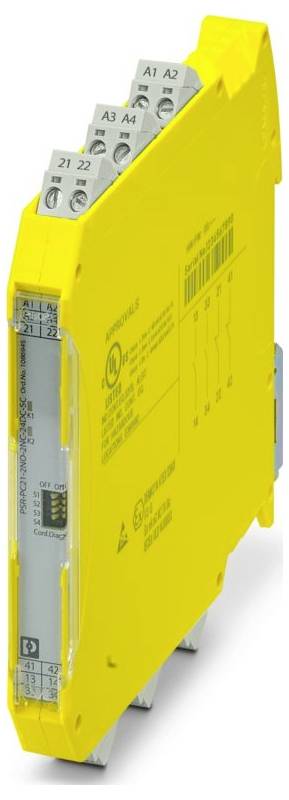

Phoenix Contact PSR-PC21-2NO-2NC-24DC-SC Koppelrelais Voedingsspanning (num): 24 V/DC 2x NC (b x h x d) 12.5 x 112.2 x 1
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Koppelrelais
Aansluiting
Schroefaansluiting
Voedingsspanning
24 V/DC
Type
PSR-PC21-2NO-2NC-24DC-SC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 123,96 / Stuk)
€ 123,96
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Productfamilie: PSRmini
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aandraaimoment 0,6 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 12,5 mm
- Hoogte: 112,2 mm
- Diepte: 114.5 mm
- Materiaal behuizing: PA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 7 mm
- Inbouwpositie: Verticaal of horizontaal
- ATEX: ATEX
- IECEX: IECEX
- Identificatie: Ex ec NC IIC T4 GC
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 7,05 W (S1, S2, S3, S4 = ON, 2-kanaals belast, UB = 30 V, US = 24 V, IS = 2*46 MA, IL² = 36 A, CONTACT = 0,05 Ω)
- CE: CE
- Certificaat: 2022122304115696
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Printaansluiting: Printaansluiting
- Schakelfrequentie: max. 0,1 Hz
- Montage-instructie: Zie Derating-curve
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Schok: 15g
- Veiligheidsschakeling: Seriële ompoolbeveiliging | onderdrukkingsdiode 38,6 V.
- Statusweergave: 2 x LED (groen)
- Schakelspanning: Min. 5 V DC;max. 30 V/DC:
- NAAM: A1/A2, A3/A4
- Toepassing: Veilig uitschakelen;High Demand;Low Demand;ex
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Min. 1 mA;max. 100 mA
- Beschrijving van de uitgang: 2 NC parallel, zonder aarzeling, veiligheidsgericht, potentiaalvrij
- Contactuitvoering: 2 retourstroomstertrompaden
- Continue grensstroom: 100 mA
- Nominale isolatiespanning: 250 V AC
- NOMINALE SPANNING VOOR BESTURINGSCIRCUITS US: 24 V DC -20 % / +25%
- Nominale stroom stuurvoeding is: type. 15 mA (per kanaal (configureerbaar));type. 25 mA (per kanaal (configureerbaar));type. 40 mA (per kanaal (configureerbaar));type. 46 mA (per kanaal (configureerbaar))
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Levensduur mechanisch: 10x 106 schakelcycli
- Terugvaltijd typisch: < 30 ms (bij aansturing via A1 of A3 bij US)
- Contact materiaal: AgCuNi, + AU
- Schakelvermogen: 4 A (24 V (DC13)); 4 A (250 V (AC15), low-demand); 2 A (250 V (AC15), High-Demand)
- Uitgangszekering: 150 mA Flink
- CCC / China-ex: CCC / China-ex
- Relaistype: Elektromechanisch relais met gedwongen geleide contacten conform IEC/en 61810-3
- Tijden: Tijden
- Typ. Aantredingstijd bij US: < 70 ms (bij aansturing via A1 of A3 bij US)
- Hersteltijd: 500 ms
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning/isolatie: Veilige scheiding, versterkte isolatie 6,4 kV van (A1/A2, A3/A4, 22/41, 41/42) tot (13/34, 33/34) en tussen (13/14) en (33/14);basisisolatie 4 kV tussen alle stroomstoten en behuizingen;500 V-scheiding tussen (A1/A2, A3/A4) en (21/21, 22/42)
- Filtertijd: 2 ms (bij spanningsdalingen bij US)
- Aantal uitgangen: 2
- Schakelvermogen: Min. 20 mW
- Quadr. Sumenstroom: 72 A2 (high-demand, let op derating);32 A2 (let op: Laag-demand, Derating)
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Prestatieniveau (PL): e
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling (1oo1-structuur): Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 1-kanaals schakeling (1oo1-structuur)
- Safety Integrity Level (SIL): 2
- Veiligheidstechnische gegevens: IEC 61508 - Low-Demand bij 1-kanaals schakeling (1oo1-structuur): Veiligheidstechnische gegevens: IEC 61508 - Low-Demand bij 1-kanaals schakeling (1oo1-structuur)
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 360 mW (per kanaal (configureerbaar));type. 600 mW (per kanaal (configureerbaar));type. 960 mW (per kanaal (configureerbaar));type. 1,1 W (per kanaal (configureerbaar))
- Stopcategorie: 0
- Veiligheidstechnische gegevens: En 50156-2: Veiligheidstechnische gegevens: En 50156-2
- UL ex, USA / Canada: UL ex, USA / Canada
- Milieutest: Milieutest
- Relais: Inschakelrelais (13/14, 33/34): Relais: Inschakelrelais (13/14, 33/34)
- Relais: Retoursignaal (21/22, 41/42): Relais: Retoursignaal (21/22, 41/42)
- Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling (1oo2-structuur): Veiligheidstechnische gegevens: IEC 61508 - High-Demand bij 2-kanaals schakeling (1oo2-structuur)
- Veiligheidstechnische gegevens: IEC 61508 - Low-Demand bij 2-kanaals schakeling (1oo2-structuur): Veiligheidstechnische gegevens: IEC 61508 - Low-Demand bij 2-kanaals schakeling (1oo2-structuur)
Piece
- Soortnaam
Koppelrelais
- Type
PSR-PC21-2NO-2NC-24DC-SC
- Aansluiting
Schroefaansluiting
- Voedingsspanning
24 V/DC
- Response-tijd
70 ms
2x NC
- Schakelspanning (max.)
250 V DC/AC
30 V/DC
- Performance Level
PL e
- Safety Integrity Level
SIL 2
- Kenmerken
Met terugmeldstroompad
IP20
- Bedrijfstemperatuur (min.)
-40 °C
- Bedrijfstemperatuur (max.)
70 °C
- Diepte
114.5 mm
- Breedte
12.5 mm
- Hoogte
112.2 mm
- Afm.
(b x h x d) 12.5 x 112.2 x 114.5 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563444 Phoenix Contact PSR-PC21-2NO-2NC-24DC-SC Koppelrelais Voedingsspanning (num): 24 V/DC 2x NC (b x h x d) 12.5 x 112.2 x 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563444 Phoenix Contact PSR-PC21-2NO-2NC-24DC-SC Koppelrelais Voedingsspanning (num): 24 V/DC 2x NC (b x h x d) 12.5 x 112.2 x 1
Omschrijving
Koppelrelais voor SIL 3 High- en Low-Demand-toepassingen, koppelt digitale uitgangssignalen aan de randapparatuur, 2 onafhankelijk aanstuurbare vrijgavetrompaden, 2 retoursignalen, veilige State-Off-toepassingen, testfilters, pulserende filters insteekbare schroefklem
