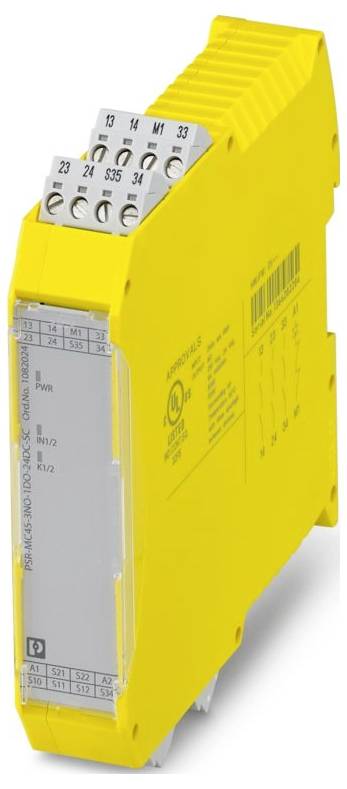

Phoenix Contact PSR-MC45-3NO-1DO-24DC-SC Veiligheidsrelais Voedingsspanning (num): 24 V/DC 3x NO (b x h x d) 22.5 x 112.
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Veiligheidsrelais
Aansluiting
Schroefaansluiting
Voedingsspanning
24 V/DC
Type
PSR-MC45-3NO-1DO-24DC-SC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 157,02 / Stuk)
€ 157,02
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Productfamilie: PSRmini
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 22,5 mm
- Hoogte: 112,4 mm
- Diepte: 114.5 mm
- Materiaal behuizing: PA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 60 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Trilling (werking): 10 Hz ... 150 Hz, 2 g.
- Isoleerlengte: 7 mm
- Inbouwpositie: Verticaal of horizontaal
- Maximaal verliesvermogen bij nominale voorwaarde: 17,21 W (bij UB = 30 V , IL² = 72 A²)
- CE: CE
- Aansluittechniek: Aansluittechniek
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: 2,5 mA (type. Bij US bij S34);1 mA (type. Bij US an S35)
- Printaansluiting: Printaansluiting
- Schakelfrequentie: 0,5 Hz (Ω)
- Stroom: max. 100 mA
- Montage-instructie: Zie Derating-curve
- Gebruikshoogte: ≤ 2000 m (boven NN)
- Max. toegest. Luchtvochtigheid (in bedrijf): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Schok: 15 g voor Δt = 11 ms (duim: 10 g voor Δt = 16 ms)
- Spanning: Ca. 23 V DC (US - 1 V)
- Veiligheidsschakeling: Onderdrukkingsdiode 33 V.
- Statusweergave: 2 x LED (groen)
- Schakelspanning: Min. 5 V AC/DC;MAX. 250 V AC/DC (let op de lastcurve)
- Aanwijzing: A1/A2
- Toepassing: Noodstop;veiligheidsdeur;transponder;lichtrooster
- Voeding: Voeding
- Kleur (behuizing): Geel (RAL 1018)
- Inschakelstroom: Min. 10 mA AC/DC;max. 6 A
- Beschrijving van de uitgang: PNP;niet-veiligheidsgericht
- Inschakelstroom maximaal: 1 A (Δt = 5 ms bij US)
- Weergave van de bedrijfsspanning: 1 x LED (groen)
- Contactuitvoering: 3 vrijgavetrompaden
- Continue grensstroom: 6 A
- Nominale isolatiespanning: 250 V AC
- Nominale spanning voor besturingscircuits US: 24 V DC -20 % / +25% (extern beveiligen)
- Nominale stroom stuurvoeding is: type. 75 mA
- Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
- Levensduur mechanisch: 10x 106 schakelcycli
- Responstijd typisch: < 100 ms (automatisch starten);< 100 ms (handmatig, bewaakt starten)
- Terugvaltijd typisch: < 20 ms (bij aanvraag via de sensorcircuits);< 20 ms (bij activering via A1 | een appliciatieve afregeling via A1/A2 is niet toegestaan)
- Contactmateriaal: AgSnO2
- SCHAKELVERMOGEN: 5 A (24 V (DC13));5 A (250 V (AC15))
- Uitgangszekering: 6 A GL/GG
- Relaistype: Elektromechanisch relais met gedwongen geleide contacten conform IEC/en 61810-3
- Tijden: Tijden
- Typ. Aantredingstijd bij US: < 100 ms (bij aansturing via A1)
- Hersteltijd: 500 ms (na verzoek om veiligheidsfunctie)
- Nominale bedrijfsmodus: 100 % ED
- Nominale stootspanning / isolatie: Basisisolatie 4 kV tussen alle stroomstoten;basisisolatie 4 kV tussen alle stroomstoten en behuizingen
- Filtertijd: Max. 3 ms (testpuls breedte laag testpuls);> 1 s (testpuls laag testpuls);bij testpuls breedte < 1 ms: Testpuls snelheid = 5 x testpuls breedte ;max. 1 ms (testpuls breedte, high-testpuls);> 100 ms (testpuls, high-testpuls);indien testpuls niet van belang is voor de veiligheid, moeten deze worden uitgeschakeld.
- Aantal uitgangen: 1
- Schakelvermogen: Min. 50 mW
- Quadr. Som stroom: 72 A2 (let op de derating)
- Veiligheidstechnische gegevens: En ISO 13849: Veiligheidstechnische gegevens: En ISO 13849
- Performance Level (PL): e (5 A DC13 | 8760 schakelcycli/jaar of 5 A AC15 | 2190 schakelcycli/jaar)
- Safety Integrity Level (SIL): 3
- Veiligheidstechnische gegevens: En IEC 62061: Veiligheidstechnische gegevens: En IEC 62061
- Beschermingsklasse inbouwplaats minimaal: IP54
- Max. toegest. Luchtvochtigheid (opslag/transport): 75% (gemiddeld, 85% af en toe, geen condensatie)
- Beschrijving van de ingang: Niet-veiligheidsgericht;NPN
- Aantal ingangen: 2
- Ingangsspanningsbereik "0" signaal: 0 V ... 5 V (S10, S12)
- Ingangsspanningsbereik "1"-signaal: 19,2 V DC ... 30 V/DC:
- insteekbaar: ja
- Aansturing: 1- en 2-kanaals
- Stroomverbruik aan US: type. 1,8 WL
- Stopcategorie: 0
- Veiligheidstechnische gegevens: IEC 61508 - High-demand: Veiligheidstechnische gegevens: IEC 61508 - High-demand
- Veiligheidstechnische gegevens: IEC 61508 - Low-Demand: Veiligheidstechnische gegevens: IEC 61508 - Low-Demand
- Heraanlooptijd: < 1 s (opstarttijd)
- Ingangsstroombereik "0" signaal: 0 mA ... 2 mA (S10, S12)
- Gelijktijdigheid: ∞
- Max. Toegestane totale lijnweerstand: 150 Ω
- Rapporteer: M1: Rapporteer: M1
- Kortsluitingsbeveiliging: ja
- Digitaal: Startcircuit (S34, S35): Digitaal: Startcircuit (S34, S35)
- Relais: Inschakelrelais (13/14, 23/24, 33/34): Relais: Inschakelrelais (13/14, 23/24, 33/34)
- Digitaal: Sensorcircuit (S10, S12, S22): Digitaal: Sensorcircuit (S10, S12, S22)
Piece
- Soortnaam
Veiligheidsrelais
- Type
PSR-MC45-3NO-1DO-24DC-SC
- Aansluiting
Schroefaansluiting
- Voedingsspanning
24 V/DC
- Response-tijd
100 ms
3x NO
- Schakelspanning (max.)
250 V DC/AC
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Toelatingen (sensor)
CE
IP20
- Bedrijfstemperatuur (min.)
-40 °C
- Bedrijfstemperatuur (max.)
60 °C
- Diepte
114.5 mm
- Breedte
22.5 mm
- Hoogte
112.4 mm
- Afm.
(b x h x d) 22.5 x 112.4 x 114.5 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563392 Phoenix Contact PSR-MC45-3NO-1DO-24DC-SC Veiligheidsrelais Voedingsspanning (num): 24 V/DC 3x NO (b x h x d) 22.5 x 112.
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563392 Phoenix Contact PSR-MC45-3NO-1DO-24DC-SC Veiligheidsrelais Voedingsspanning (num): 24 V/DC 3x NO (b x h x d) 22.5 x 112.
Omschrijving
Veiligheidsrelais voor noodstop, veiligheidsdeuren en lichtschermen tot SIL 3, CAT. 4, PL e, 1- of 2-kanaals bedrijf, automatisch of handmatig, bewaakt starten, 3 vrijgavesignaal, US = 24 V DC, insteekbare schroefklem
