Phoenix Contact PSR-MC32-3NO-1NC-24-230UC-SC Veiligheidsrelais Voedingsspanning (num): 230 V DC/AC (b x h x d) 22.5 x 11 kopen ? Conrad Electronic

Een geel elektronisch apparaat met meerdere groene aansluitingen aan de bovenkant, vermoedelijk een beveiligingsmodule of relais.

Afbeelding vergelijkbaar

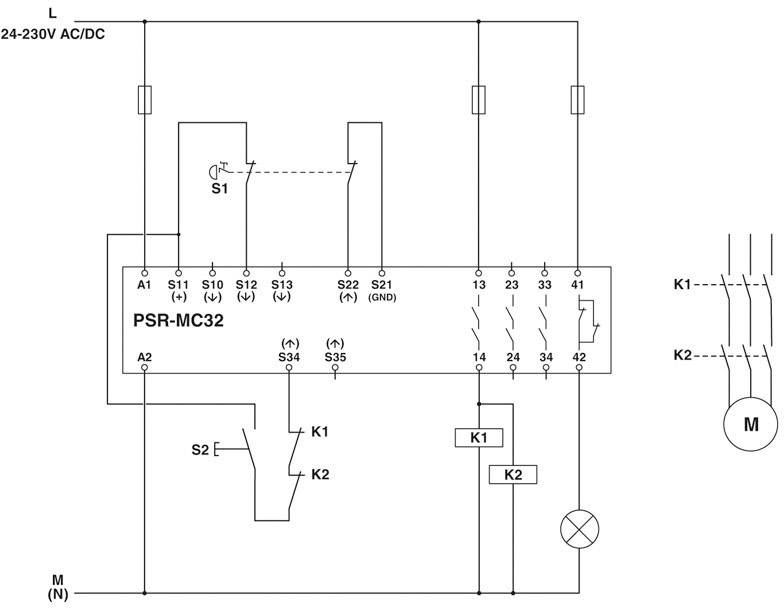

'Diagram van een elektrisch schema: Een PSR-MC32-module met aansluitingen naar schakelaars, relais en motor. Spanning: 24-230V AC/DC.'

Schakelschema van een schakelrelais: Toont ingangsklemmen A1, A2 en uitgangen 13, 14, 23, 24. Stuurcircuits K1, K2 via relais.

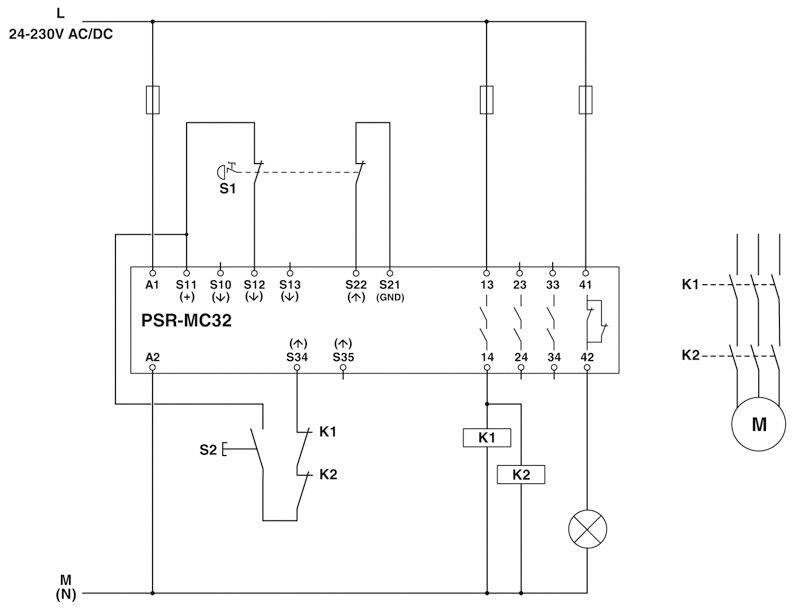

Schakelschema van een PSR-MC32 relais met ingangsspanning 24-230V AC/DC. Verbindingen naar schakelaars S1, S2 en aansluitklemmen K1, K2, motor (M) en lamp weergegeven.

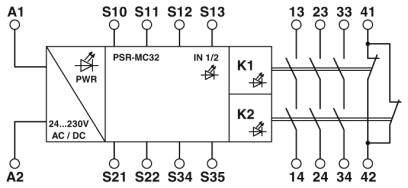

Schakelschema van een relais: Toont aansluitingen A1, A2, S10-S13, S20-S35. Relais K1, K2 sturen uitgangen aan, verbonden met 14, 23, 24, 31, 32, 41, 42.

1/5

Afbeelding vergelijkbaar

Soortnaam

Veiligheidsrelais

Aansluiting

Schroefaansluiting

Voedingsspanning

230 V DC/AC

Type

PSR-MC32-3NO-1NC-24-230UC-SC

Min. voedingsspanning

24 V DC/AC

Datasheet (PDF)

Leverbaar do. 1 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 260,33 / Stuk)

€ 321,49

-19 %

€ 260,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Montagemethode: montage op DIN-rail
Materiaal behuizing: PBT
Contactmateriaal: AgSnO2
Kleur behuizing: geel
Aansluiting: schroefaansluiting
Nominale isolatiespanning: 250 V/AC
Isoleerlengte: 7 mm
Schroefdraad: M3
Schakelfrequentie: max. 1 Hz
Uitgangszekering: 6 A gL/gG
Schijnbaar vermogen: typ. 5 VA
Statusweergave: 3 x LED groen

Soortnaam: Veiligheidsrelais

Type: PSR-MC32-3NO-1NC-24-230UC-SC

Aansluiting: Schroefaansluiting

Voedingsspanning: 230 V DC/AC

Min. voedingsspanning: 24 V DC/AC

Max. voedingsspanning: 230 V DC/AC

Voedingsspanning: 24 - 230 V DC/AC

Response-tijd: 150 ms

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 50 mW

Kenmerken: Met meldstroompad

: IP20
IP54

Bedrijfstemperatuur (min.): -40 °C

Bedrijfstemperatuur (max.): +55 °C

Diepte: 114.5 mm

Breedte: 22.5 mm

Hoogte: 112.2 mm

Afm.: (b x h x d) 22.5 x 112.2 x 114.5 mm

Inhoud: 1 stuk(s)

UKCA: Ja
