Name: Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x w
Brand: Phoenix Contact
SKU: 2209947
Availability: InStock

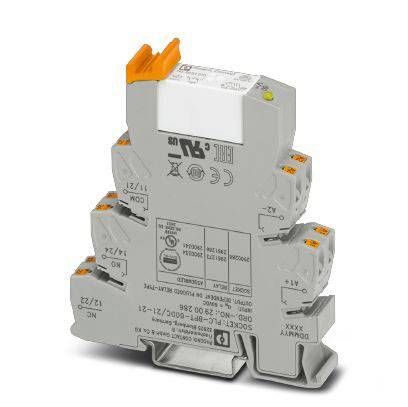

Een grijze elektrische vermogensregelaar met oranje en grijze aansluitingen. Tekstaanduidingen geven technische details weer.

'Diagram toont schakelstroom [A] tegen schakelspanning [V]; Curves voor AC ohmse belasting, DC ohmse belasting en DC L/R=40 ms.'

Diagram: Levensduur van schakelaars. Assen: Schakelcycli (verticaal), Schakelstroom [A] (horizontaal). Twee curven voor 250 V AC, ohmse belasting. Curve 1: DC-spoelen; Curve 2: AC-spoelen.

Een elektrisch schakelschema toont een relais met aansluitingen op A1, A2 en de klemmen 11, 12 en 14. Een diodesymbool is aanwezig.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule (modulair)

Contactsoort

1x wisselcontact

Nominale spanning

24 V/DC

Schakelspanning (max.)

250 V DC/AC

Datasheet (PDF)

Leverbaar vr. 16 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 71,07 / Stuk)

€ 71,07

excl. btw

Slechts 1 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Vermogensverlies bij nominale voorwaarde: 0,48 W
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen hetzelfde klemmen naburige modules is de scheidingsplaat PLC-ATP te plaatsen.)
Schakelspanning: min. 12 V (bij 10 mA)
Schakelstroom: min. 10 mA (bij 12 V)
Inschakelstroom maximaal: 30 A (300 ms)
Uitschakel vermogen (ohmse belasting) maximaal:
240 W (bij 24 V DC)
20 W (bij 48 V DC)
18 W (bij 60 V DC)
23 W (bij 110 V DC)
40 W (bij 220 V DC)
1500 VA (bij 250 V AC)
Schakelvermogen:
2 A (24 V (DC13))
0,2 A (220 V (DC13))
6 A (230 V (AC 15))
Inbouwpositie: willekeurig
Montageaanwijzing: aanrijgbaar zonder afstand
Isoleerlengte: 8 mm
Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
Aderdoorsnede AWG: 26 ... 14
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 6 kV
Isolatie: basisisolatie
Overspanningscategorie: III

: Piece

Soortnaam: Relaismodule (modulair)

Type: PLC-RPT- 24UC/21HC/RW

Aansluiting: Push-In-klem

Response-tijd: 5 ms

Afvalvertraging: 11 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 24 V/DC

Schakelspanning (max.): 250 V DC/AC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 1500 VA

Mechanische levensduur: 3x 10⁷ schakelcycli

Spoelvermogen: 0.48 W

Bijzonderheden: Met LED

: RT III

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

: 94 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (l x b x h) 94 x 14 x 80 mm

Inhoud: 1 stuk(s)

UKCA: Ja
