Name: Phoenix Contact EV-HPC-PCU-01 Koelmodule Type 1 & type 2 Mode 4
Brand: Phoenix Contact
SKU: 3567208

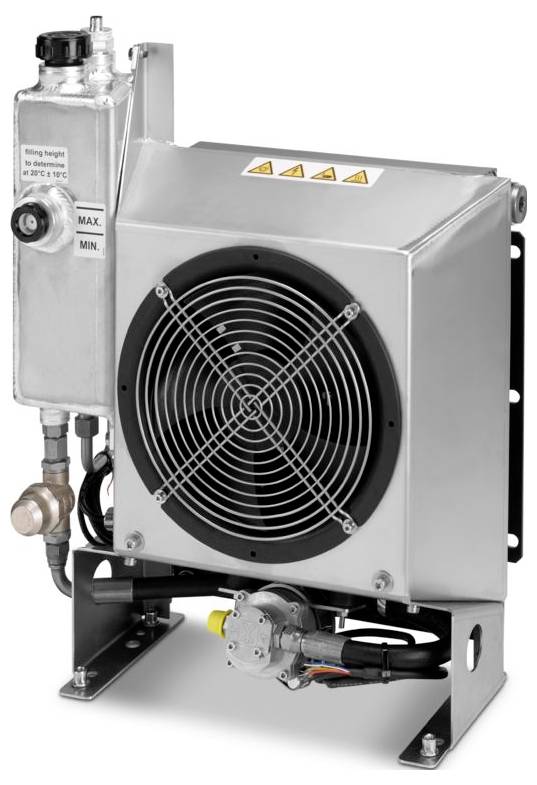

Phoenix Contact EV-HPC-PCU-01 Koelmodule Type 1 & type 2 Mode 4-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Juridisch probleem melden

Technische specificaties

Laadstandaard: CCS type 1, CCS type 2
Laadmodus: modus 4
Koeling: Vloeistof-luchtkoelsysteem (passief), halfgesloten koelcircuit
Koelvloeistof: 50% water, 50% glycol (Glysofor N)
Volume: ≤ 60 db(A) (bij stilstaand systeem en 1 m afstand)
Voedingsspanning: 24 V DC (ventilator), 24 V DC (pomp)
Stuurspanningsbereik: 0,00 V DC ... 10,00 V DC (VENTILATOR); 0,00 V DC ... 10,00 V DC (pomp)
Stroomverbruik: Max. 1,97 A (ventilator), max. 1,8 A (pomp)
Functionele interface: Koelcircuit:
Interface: Snelkoppelingen, toevoer en retourstroming, voor slangen met een buitendiameter van 12 mm
Functionele interface: Ventilator
Kabelbouw: 4 x 0,5 mm²
Enkelvoudige ader: Voeding RD, referentiemassa BU, toerentaluitgang WH, stuuringang YE
Functionele interface: Pomp:
Kabelbouw: 2 x 0,34 mm² + 5 x 0,14 mm²
Afzonderlijke aders: Voeding RD, referentiemassa BK, uitschakelsignaal motor GN, toerentaluitgang BN, besturingsingang YE, RS-485 Modbus WH alleen in de fabriek te gebruiken, RS-485 Modbus BU alleen in de fabriek te gebruiken
Functionele interface: Niveausensor:
Aansluiting: Stekker recht M12 A
Materiaal (behuizing): Aluminium, roestvrij staal
Kabellengte: 1,5 m (ventilator), 1,5 m (pomp)
Koelvermogen: Ca. 0,06 kW/K (bij 2 L/min)
Volumestroom: Ca. 2 L/min (bij 1 bar)
Beschermingsklasse (ventilator): IP55 (ventilator)
Beschermingsklasse (pomp): IP65 (pomp)

Soortnaam: Koelmodule

Laadstekker: Type 1 & type 2

Laadmodus: Mode 4

Kabellengte: 1.5 m

: IP55
IP65

Temperatuurbereik: -20 °C ... 50 °C

: 1.5 m

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3567208 Phoenix Contact EV-HPC-PCU-01 Koelmodule Type 1 & type 2 Mode 4

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3567208 Phoenix Contact EV-HPC-PCU-01 Koelmodule Type 1 & type 2 Mode 4

Omschrijving

CHARX connect, CCS type 1, CCS type 2, koeleenheid, accessoires, lengte: 1,5 m, met variabele toerentalventilator, met variabele toerentalpomp, voor het koelen van de koelvloeistof van een Phoenix Contact HPC DC laadleiding.

De teksten voor dit artikel zijn automatisch vertaald.
