Phoenix Contact ELR 1-SC-24DC/600AC-30 Halfgeleiderbescherming Schakelend bij overbelasting 30 A Met varisator Geschikt kopen ? Conrad Electronic

Een zwarte overspanningsbeveiliging met grijze aansluitingen en een metalen houder, gemonteerd, met technische aanduiding.

Afbeelding vergelijkbaar

Principeschema van een nulspanningsschakelaar met diodes, transistoren en uitgang L1. Verbindingen en schakelpunten zijn weergegeven.

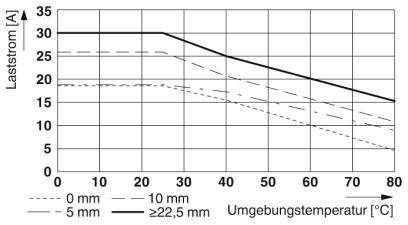

'Diagram toont laststroom [A] tegen omgevingstemperatuur [°C]. Lijnen voor 0, 5, 10 mm en ≥22,5 mm. Laststroom daalt met stijgende temperatuur.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Halfgeleiderbescherming

Belastingsstroom

30 A

Aansluiting

Schroefklem

Verpakkingswijze

Piece

Type

ELR 1-SC-24DC/600AC-30

Datasheet (PDF)

Leverbaar di. 6 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Omgevingstemperatuur (opslag/transport): -40 °C - +80 °C
Benaming ingang: stuuringang
Overdrachtsfrequentie: 25 Hz
Benaming uitgang: last uitgang
Bescherming benaming: varistor
Inbouwpositie: verticaal (draagrail horizontaal)
Benaming aansluiting: commandocircuit
Isoleerlengte: 8 mm
Aderdoorsnede star: 0,5 mm² - 2,5 mm²
Aderdoorsnede flexibel: 0,5 mm² - 2,5 mm²
Aderdoorsnede AWG: 18 - 12
Restspanning:< 1 V
Lekstroom: < 3 mA
Stootstroom: 600 A
Schroefdraad: M3
Bedrijfsspanningsaanduiding: LED groen

: Piece

Soortnaam: Halfgeleiderbescherming

Type: ELR 1-SC-24DC/600AC-30

Schakelwijze: Schakelend bij overbelasting

Regelspanning (min.): 4 V/DC

Regelspanning (max.): 32 V/DC

Stuurspanningsbereik: 4 - 32 V/DC

Schakelspanning (min.): 42 V/AC

Schakelspanning (max.): 660 V/AC

Continu stroom (max.): 30 A

Belastingsstroom: 30 A

Geschikt voor merk: Phoenix Contact

Geschikt voor serie: Phoenix Contact serie ELR H3

Bijzonderheden: Met varisator

Montagewijze: DIN-rail

Aansluiting: Schroefklem

Min. temperatuur: -30 °C

Max. temperatuur: +70 °C

Breedte: 18 mm

Hoogte: 110 mm

Diepte: 103 mm

Afm.: (b x h x d) 18 x 110 x 103 mm

Inhoud: 1 stuk(s)

Laadstroom (max.): 30 A

Nominaal bestuurvoltage: 24 V/DC

Uitgangsstroom (max.): 30 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 Halfgeleiderbescherming Schakelend bij overbelasting 30 A Met varisator Geschikt

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 Halfgeleiderbescherming Schakelend bij overbelasting 30 A Met varisator Geschikt

Omschrijving

1-fasen halfgeleidercontactor, ingangsspanning: 24 V DC, uitgangsstroom: 30 A, nulspanningsschakelaar

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

1 stuk(s)

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
