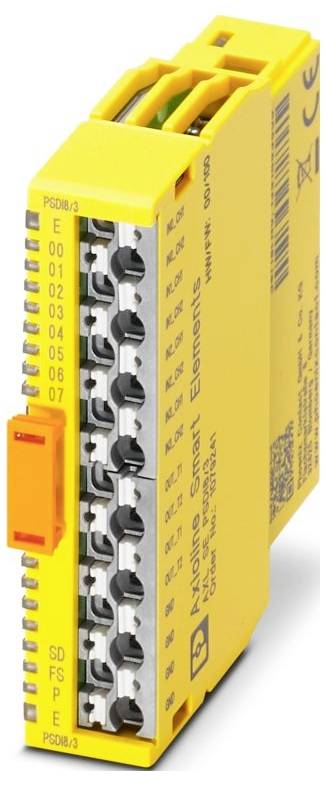

Phoenix Contact AXL SE PSDI8/3 1079241 Veiligheidsmodule 24 V/DC, 5 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 194,21 / Stuk)
€ 194,21
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Productreeks: Axioline Smart Elements
- Model: Modulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 14,9 mm
- Hoogte: 62,2 mm
- Diepte: 62 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Insteekmontage (Smart element-sleuf)
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II (IEC 60664-1)
- Verontreinigingsgraad: 2 (en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Randapparatuur
- Isoleerlengte: 8 mm
- Lucht- en oorlogsroutes: IEC 60664-1
- Inbouwpositie: willekeurig
- Overdrachtssnelheid: Zie systeem waarin u het Smart- element plaatst.
- Maximaal verliesvermogen bij nominale voorwaarde: type. 520 mW
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 1
- Luchtdruk (werking): 70 kPa ... 108 kPa
- Bedrijfsmodus: PROFIsafe 2.4, PROFIsafe 2.6.1
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Kabellengte: Max. 200 m (van de klokuitgang tot de veilige ingang (som van heen- en terugweg))
- Stroomverbruik: Min. 8 mA (voeding uit UP met 19,2 V DC, alle ingangen ingesteld, zonder voeding van de sensoren via de klokvoedingen OUT_T1 en OUT_T2)
- Printaansluiting: Printaansluiting
- Veiligheidsschakeling: Overspanningsbeveiliging voedingsspanning | elektronisch (35 V, 0,5 s);ompoolbeveiliging voedingsspanning | via het systeem waarin u het Smart- element plaatst
- Toepassing: Functionele veiligheid;PROFIsafe;uitsluitend voor aansluiting op Phoenix Contact- of Siemens-besturing
- Luchtdruk (opslag/transport): 66 kPa ... 108 kPa
- Opmerking over het aansluittype: Neem de gegevens in het hoofdstuk draaddoorsneden en insteek- en insteeklengtes in acht.
- Overdrachtsmedium: Koper
- Aanwijzing ingang: Veilige digitale ingangen
- Opgenomen vermogen: Max. 360 mW;min. 154 mW
- Beschrijving van de ingang: En 61131-2, type 3
- Aantal ingangen: 4 (2-kanaals bezetting);8 (1-kanaals bezetting)
- Digitaal: Digitaal:
- Ingangsspanningsbereik "0"-signaal: -3 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 30 V/DC:
- Ingangsfiltertijd: 1,5 ms;3 ms (standaard);5 ms;15 ms
- Voedingsspanning: 24 V DC (via Card-Edge-connector)
- Beveiliging: Externe beveiliging via het systeem waarin u het Smart- element plaatst
- Module: Module
- Invoeradresruimte: 6 bytes (PROFIsafe 2.6.1)
- UitvoeradressKamer: 5 bytes (PROFIsafe 2.6.1)
- NOMINALE INGANGSSPANNING UIN: 24 V DC
- Nominale ingangsstroom bij UIN: type. 2,7 mA
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Potentialen: Potentialen
- Smart element-interface: Smart element-interface
- Potentialen: Logische voorziening van de Smart elementen (GEBRUIK): Potentialen: Logische voorziening van de Smart elementen (GEBRUIK)
- Potentialen: Voeding randapparatuur (UP): Potentiaal: Voeding randapparatuur (UP)
- Randapparatuur: Randapparatuur
- Beschermingsklasse inbouwplaats: Min. IP54
- Soortnaam
Veiligheidsmodule
- Type
AXL SE PSDI8/3
- Aantal ingangen (max.)
8
- Voedingsspanning
24 V/DC
5 V/DC
- Hoogte
62.2 mm
62 mm
- Breedte
14.9 mm
IP20
- Afm.
(l x b x h) 62 x 14.9 x 62.2 mm
- Aansluittechniek
3-aders
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
140 mA
- Fabrikantnr.
1079241
- Uitvoering
modulair
- Montage
Insteekmontage (Smart-element-sleuf)
- Diepte
62 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Veiligheidsmodule 24 V/DC, 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Veiligheidsmodule 24 V/DC, 5 V/DC
Omschrijving
Axioline Smart Elements, digitale invoermodule, functionele veiligheid, PROFIsafe, uitsluitend voor aansluiting op Phoenix Contact- of Siemens-besturing, veilige digitale ingangen: 4 (2-kanaals bezetting), 8 (1-kanaals bezetting), 24 V DC, aansluittechniek: 3-draads, beschermingsklasse IP20
