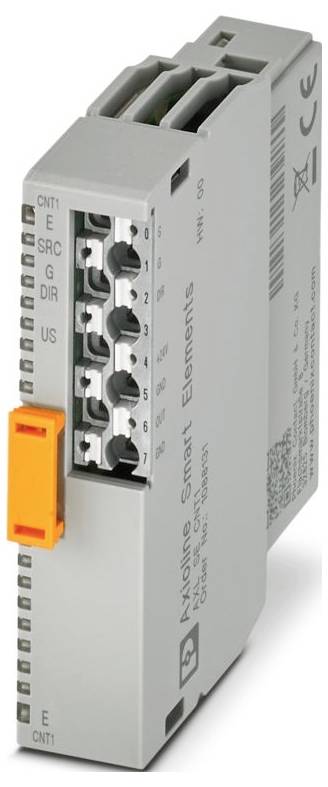

Phoenix Contact AXL SE CNT1 1088131 Functiemodule 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 169,41 / Stuk)
€ 169,41
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Productreeks: Axioline Smart Elements
- Model: Modulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 14,9 mm
- Hoogte: 62,2 mm
- Diepte: 62 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Insteekmontage (Smart element-sleuf)
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Randapparatuur
- Isoleerlengte: 8 mm
- Inbouwpositie: Zie systeem waarin u het Smart- element plaatst.
- Overdrachtssnelheid: Zie systeem waarin u het Smart- element plaatst.
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm²
- Maximaal verliesvermogen bij nominale voorwaarde: 1,75 W.
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Uitgangsspanning: 24 V DC
- Aantal interfaces: 1
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Min. 20 mA (zonder aangesloten randapparatuur)
- Printaansluiting: Printaansluiting
- Veiligheidsschakeling: Overspanningsbeveiliging | zie systeem waarin u het Smart- element plaatst.;ompoolbeveiliging | ompoolbeveiliging
- Ingangsspanning: 24 V DC
- Benaming: Sensor-/actuatorvoeding US
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline Smart Elements".
- Ingangsstroom: type. 2,3 mA
- Ingangsfrequentie: max. 150 kHz
- Beschrijving van de uitgang: Push-pull-uitgang (schakelt bij 0-niveau tegen GND)
- Aantal uitgangen: 1 (OUT)
- Naam ingang: Telingang
- Aanwijzing uitgang: Digitale uitgang
- Beschrijving van de ingang: En 61131-2 type 1
- Aantal ingangen: 1 (bron)
- Digitaal: Digitaal:
- Ingangsspanningsbereik "0"-signaal: -3 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 15 V DC ... 30 V/DC:
- Voedingsspanning 24 V/DC
- Module: Module
- ID-code (HEX): None
- Procesgegevenskanaal: 48-bits
- Invoeradresruimte: 6 bytes
- Uitvoeradresruimte: 6 bytes
- Vereiste parametergegevens: 20 bytes
- Behoefte aan configuratiegegevens: 7 bytes
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
- Voeding: Voeding:
- Teller: Teller:
- Resolutie: 32 bits
- Smart element-interface: Smart element-interface
- Potentialen: Logische voorziening van de Smart elementen (GEBRUIK): Potentialen: Logische voorziening van de Smart elementen (GEBRUIK)
- Begintijd tot bedrijfsklaar: < 500 ms
- Potentialen: Voeding randapparatuur (UP): Potentiaal: Voeding randapparatuur (UP)
- Testspanning: Voeding logica / 24 V voeding (randapparatuur): 500 V AC, 50 Hz, 1 min.
- Testspanning: Voeding logica / functionele aarding: 500 V AC, 50 Hz, 1 min.
- Randapparatuur: Randapparatuur
- Soortnaam
Functiemodule
- Type
AXL SE CNT1
- Aantal ingangen (max.)
1
- Aantal uitgangen (max.)
1
- Voedingsspanning
24 V/DC
- Hoogte
62.2 mm
62 mm
- Breedte
14.9 mm
IP20
- Afm.
(l x b x h) 62 x 14.9 x 62.2 mm
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
700 mA
- Fabrikantnr.
1088131
- Uitvoering
modulair
- Montage
Insteekmontage (Smart- element-sleuf)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563384 Phoenix Contact AXL SE CNT1 1088131 Functiemodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563384 Phoenix Contact AXL SE CNT1 1088131 Functiemodule 24 V/DC
Omschrijving
Axioline Smart Elements, functiemodule, telingang: 1 , besturingsingang: 1, telrichtingingang: 1, digitale uitgang: 1, 24 V DC, 100 mA, beschermingsklasse: IP20
