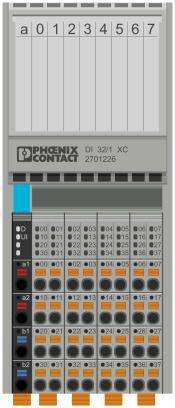

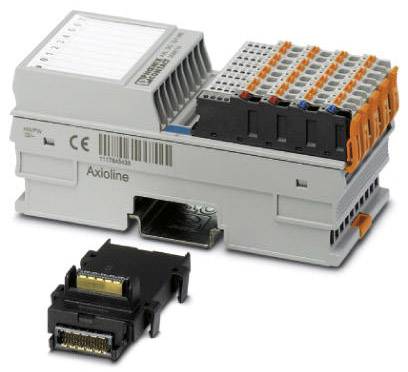

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-module 5 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 252,07 / Stuk)
€ 252,07
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Beschrijving van de ingang: EN 61131-2 type 1 en 3
- Aantal ingangen: 32
- Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch (35 V, 0,5 sec.)
- Ingang filtertijd: 3000 μs (default)
- Ingangsspanningsbereik \"0\"-signaal: -3 V DC ... 5 V DC
- Ingangsspanningsbereik \"1\"-signaal: 11 V DC ... 30 V/DC:
- Kleur: verkeersgrijs A RAL 7042
- Nettogewicht: 167 g
- Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Inbouwpositie: willekeurig (geen temperatuurvermindering)
- Isoleerlengte: 8 mm
- Aderdoorsnede starre min.: 0,2 mm²
- Aderdoorsnede starre max.: 1,5 mm²
- Aderdoorsnede flexibel min.: 0,2 mm²
- Aderdoorsnede flexibel max.: 1,5 mm²
- Aderdoorsnede AWG min: 24
- Aderdoorsnede AWG max: 16
- Overdrachtssnelheid: 100 MBit/s
- Opgenomen vermogen: max. 600 mW (HW 00)
- Soortnaam
I/O-module
- Type
AXL F DI32/1 XC 1F
- Aantal digitale ingangen (max.)
32
- Aantal ingangen (max.)
32
- Aantal ingangen
32 x
- Min. voedingsspanning
19.2 V/DC
- Voedingsspanning
19.2 - 30 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
5 V/DC

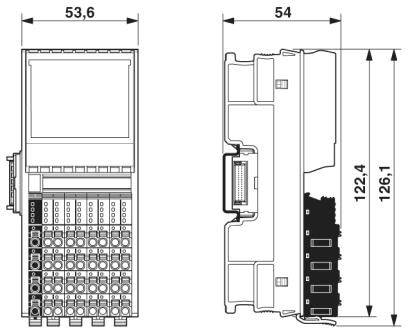

- Hoogte
126.1 mm
54 mm
- Breedte
53.6 mm
IP20
- Afm.
(l x b x h) 54 x 53.6 x 126.1 mm
- Aansluittechniek
1-aders
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
120 mA
- Fabrikantnr.
2701226
- Montage
Draagrail
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-25 °C
- Logicaspanning UL
5 V/DC
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2209792 Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-module 5 V/DC
Datablad 2209792 Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-module 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2209792 Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-module 5 V/DC
Omschrijving

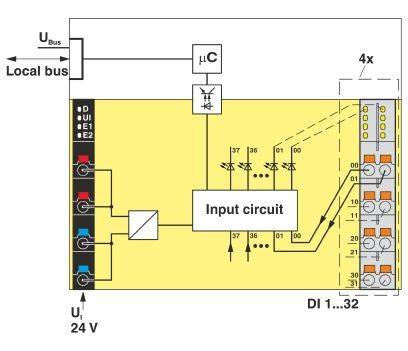

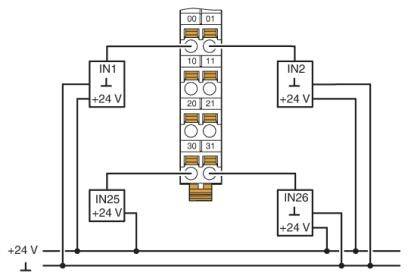

32 digitale ingangen volgens EN 61131-2 type 1 en type 3. 24 V DC, 2,4 mA. Aansluiting van de sensoren in 1-aderige techniek. Minimale update-tijd kleiner dan 100 μs. Met filtertijden in drie stappen instelbaar: kleiner dan 100 μs, 1000 μs of 3000 μs. Maximale ingangsfrequentie: 5 kHz. Opgeslagen Apparaat identificatielabel. Diagnose- en statusindicatoren. Onder de zwaarste omstandigheden te gebruiken. Uitgebreid temperatuurbereik -40 °C...+70 °C (zie hoofdstuk "met succes getest: gebruik onder extreme omgevingsomstandigheden" in het gegevensblad). Gedeeltelijk gelakte printplaten.
