Phoenix Contact 2904605 DIN-rail netvoeding 2.5 A 30 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

Industriële elektronica-module met opschrift 'QUINT-DIODE', interfaces en technische specificaties aan de zijkant.

Afbeelding vergelijkbaar

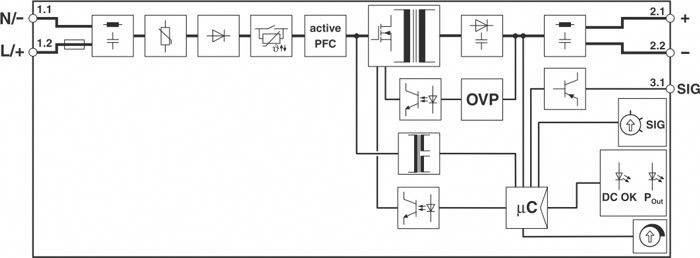

'Schematische weergave van een voedingsschema met componenten zoals gelijkrichter, actieve PFC, OVP en microcontroller.'

'Schakelschema van de behuizing: Invoer met plus- en minpolen, signaaloverdrachtpad A, uitvoer met plus- en minpolen.'

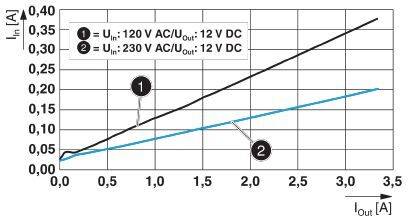

Diagram toont de ingangsstroom In [A] tegenover de uitgangsstroom Iout [A]. Twee lijnen: Uin=120 V AC (steiler), Uin=230 V AC (vlakker).

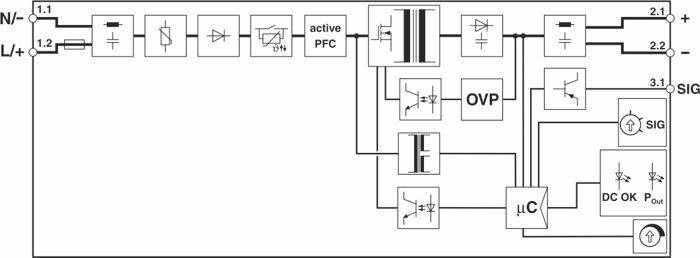

'Principeschema van een voeding met actieve arbeidsfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (µC) voor signaal- en gelijkstroomuitgang.'

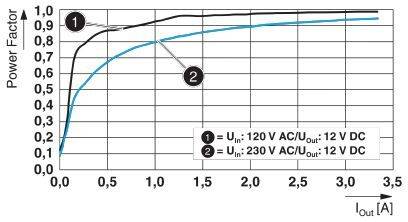

Diagram toont vermogensfactor ten opzichte van uitgangsstroom. Curves voor 120 V en 230 V AC beginnen dicht bij 0, stijgen en vlakken af rond 0,9 tot 1,0.

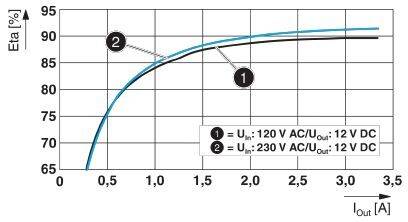

Diagram toont rendement (Eta) in procenten op de Y-as en uitgangsstroom (I_out) in ampère op de X-as. Twee curves vergeleken: 'U_in=120 V AC/U_out=12 V DC' en 'U_in=230 V AC/U_out=12 V DC'. Curves naderen 90% rendement.

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Morgen leverbaar

5 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 60 s
Isoleerlengte: 10 mm
Stroomverbruik: 0,44 A (100 V/AC), 0,35 A (120 V/AC), 0,19 A (230 V/AC), 0,2 A (240 V/AC)
Nominaal vermogen: 32,8 VA

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 12 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 2.5 A

Uitgangsstroom (max.) afgerond: 2.5 A

: 30 W

Fasen: 1

Aansluiting: Push-In-klem

Afm.: (l x b x h) 90 x 22.5 x 106 mm

Gewicht: 0.181 kg

Uitgangsspanning (max.): 12 V/DC

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904605

Inhoud: 1 stuk(s)

MTBF: 1848000 h

Breedte: 22.5 mm

Hoogte: 106 mm

: 90 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/12DC/2.5/PT

Rendement: 90.9 %

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2140951 Phoenix Contact 2904605 DIN-rail netvoeding 2.5 A 30 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140951 Phoenix Contact 2904605 DIN-rail netvoeding 2.5 A 30 W Inhoud 1 stuk(s)

Omschrijving

Primair geschakelde voeding, Quint Power, push-in-aansluiting, DIN-railmontage, ingang: 1-fasig, uitgang: 12 V DC / 2,5 A

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
