Phoenix Contact 2904598 DIN-rail netvoeding 24 V 2.5 A 60 W Inhoud 1 stuk(s) kopen ? Conrad Electronic

'QUINT POWER' voedingsadapter met meerdere uitgangen en displays voor spanning en signaal, ingang AC 100-240V, uitgang DC 24V 3,5A.

Afbeelding vergelijkbaar

'Schematisch blokdiagram van een voedingscircuit met actieve vermogensfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (µC).'

Diagram toont stroomkarakteristieken 'I_in [A]' tegen 'I_out [A]' voor twee spanningen: 1) 120V 'AC/U_out: 24V DC'; 2) 230V 'AC/U_out: 24V DC'. Lijn 2 heeft een steiler verloop.

'Schematische weergave van een voeding met actieve vermogensfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (µC).'

Principeschema van een voedingseenheid met AC-ingang 100-240V en DC-uitgang 24V 2,5A. Afmetingen: 159mm x 99mm x 32mm.

Stroomfactor-diagram toont curves voor 120 V en 230 V ingangsspanning. Beide stijgen snel in het begin en vlakken vervolgens af bij 1-5 A.

Schematische weergave van een systeem met de blokken: Ingang met Plus/Min, signalering en uitgang. Pijlen tonen verbindingen.

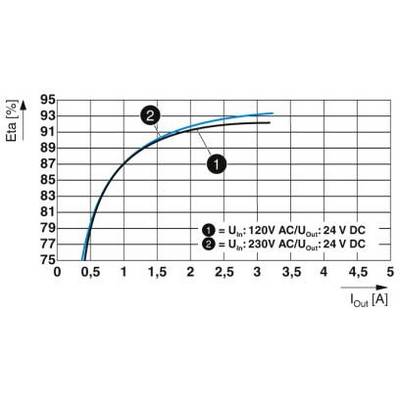

Diagram toont rendementscurves van twee voedingen. Assen: Rendement (%) en uitgangsstroom (A). Hogere ingangswisselspanning (230V) leidt tot hoger rendement.

1/8

Afbeelding vergelijkbaar

Datasheet (PDF)

Morgen leverbaar

8 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Gratis verzending*

Slechts 8 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V/AC 30 s
Isoleerlengte: 8 mm
Stroomverbruik: 0,85 A (100 V/AC), 0,7 A (120 V/AC), 0,39 A (230 V/AC), 0,37 A (240 V/AC)
Nominaal vermogen: 71 VA

Uitvoering: DIN-rail montage

Ingangsspanning (nominaal): 100-240 V/AC

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 2.5 A

Uitgangsstroom (max.) afgerond: 2.5 A

: 60 W

Uitgangstype: Instelbaar

Fasen: 1

Uitgangsspanning (nom.): 24 V

Aansluiting: Schroeven

Afm.: (l x b x h) 90 x 32 x 99 mm

Gewicht: 0.244 kg

Uitgangsspanning (max.): 24 V/DC

Uitgangsspanning (min.): 24 V

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2904598

Inhoud: 1 stuk(s)

MTBF: 1347000 h

Bijzonderheden: Gestabiliseerd

Breedte: 32 mm

Hoogte: 99 mm

: 90 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/24DC/2.5/SC

Rendement: 92.6 %

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aansluiting

Ingangsspanning (max.)

Uitgangsspanning (nom.)

Uitgangsspanning

Uitgangstype

Ingangsspanning (nominaal)

Uitgangsstroom (max.) afgerond

Ingangsspanning (min.)

Phoenix Contact 2904598 DIN-rail netvoeding 24 V 2.5 A 60 W Inhoud 1 stuk(s)

Artikelnummer:2140988

Dit product

60 W

Schroeven

240 V/AC

24 V

24 V/DC

Instelbaar

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904605 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2140951

30 W

Push-In-klem

240 V/AC

12 V/DC

Instelbaar

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 DIN-rail netvoeding Verbruik (stand-by) 0.3 W 48 V 1.25 A 60 W Inhoud 1 stuk(s)

Artikelnummer:2140996

60 W

Schroeven

264 V/AC

48 V

48 V/DC

Vaste spanning

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 DIN-rail netvoeding Verbruik (stand-by) 0.3 W 24 V 3.75 A 90 W Inhoud 1 stuk(s)

Artikelnummer:2141009

90 W

Schroeven

575 V/AC

24 V

24 V/DC

Vaste spanning

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 DIN-rail netvoeding 12 V 15 A 180 W Inhoud 1 stuk(s)

Artikelnummer:2141010

180 W

Schroeven

240 V/AC

12 V

12 V/DC

Instelbaar

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 DIN-rail netvoeding 5 A 240 W Inhoud 1 stuk(s)

Artikelnummer:2141011

240 W

Schroeven

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 DIN-rail netvoeding 24 V 1.3 A 30 W Inhoud 1 stuk(s)

Artikelnummer:2141025

30 W

Schroeven

240 V/AC

24 V

24 V/DC

Instelbaar

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904607 DIN-rail netvoeding 7.5 A 90 W Inhoud 1 stuk(s)

Artikelnummer:2141026

90 W

Push-In-klem

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 DIN-rail netvoeding 5 A 240 W Inhoud 1 stuk(s)

Artikelnummer:2141033

240 W

Push-In-klem

240 V/AC

48 V/DC

Instelbaar

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 DIN-rail netvoeding 3.8 A 90 W Inhoud 1 stuk(s)

Artikelnummer:2141035

90 W

Schroeven

240 V/AC

24 V/DC

3.8 A

100 V/AC

Documenten en downloads

Datablad

Datablad 2140988 Phoenix Contact 2904598 DIN-rail netvoeding 24 V 2.5 A 60 W Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140988 Phoenix Contact 2904598 DIN-rail netvoeding 24 V 2.5 A 60 W Inhoud 1 stuk(s)

Omschrijving

Starten van moeilijke lasten door dynamische boost. Preventieve functiebewaking meldt kritische bedrijfstoestanden voordat storingen optreden. Ruimtebesparing in de schakelkast door smalle en platte constructie.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
