Phoenix Contact 2313423 PSI-REP-DNET CAN Repeater Aantal uitgangen: 1 x 30 V/DC 1 stuk(s) kopen ? Conrad Electronic

Elektrisch relaismodule in het groen met meerdere aansluitklemmen, geschikt voor industriële besturings- en automatiseringssystemen.

Afbeelding vergelijkbaar

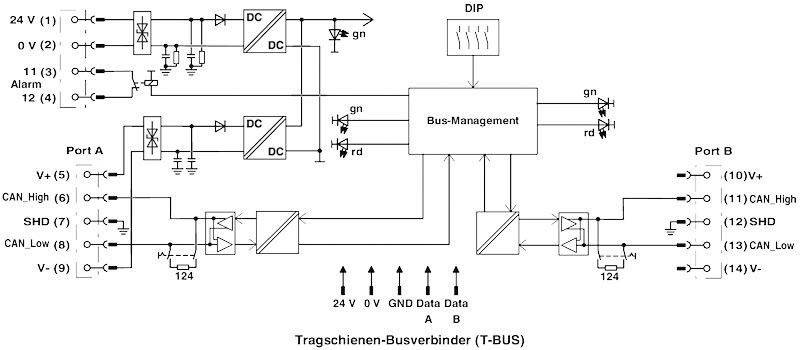

'Circuit diagram with bus management and Ports A and B. Shows connections of 24 V and 0 V lines, CAN High/Low, SHD, and grounding.'

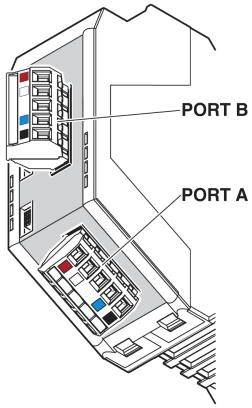

Bedradingsschema van een elektrische aansluiting met de gelabelde aansluitingen 'Poort A' en 'Poort B'. Poort A bevat kleurgecodeerde aansluitingen.

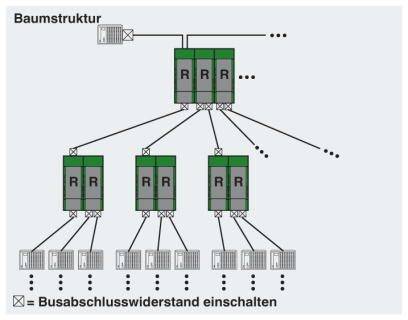

Diagram toont een boomstructuur van racks met de opmerking 'Bus-afsluitweerstand inschakelen' bij bepaalde verbindingen.

Diagram van de draagrail bus verbinder (T-BUS) toont de verbinding tussen Poort A en B met busbeheer, DC/DC-converters en CAN-bus.

Diagram van een netwerk met een centraal apparaat 'R', verbonden met meerdere deelnemers. Opmerking: 'Busafsluitweerstand inschakelen'.

Diagram van de sterstructuur met meerdere met elkaar verbonden apparaten. Opmerking over het activeren van de bus-afsluitweerstand.

Diagram toont een lijnstructuur met twee afzonderlijke segmenten. Elk segment heeft maximaal 62 deelnemers. Let op: 'Buseindweerstand inschakelen'.

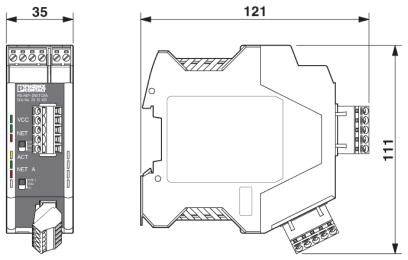

'Technische tekening van een apparaat met afmetingen 35x121x111 mm.'

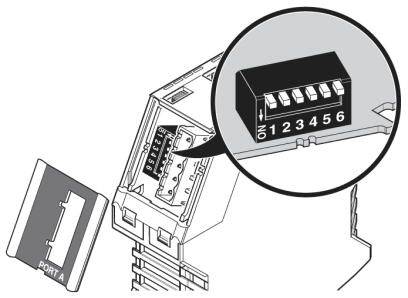

Apparaat met geopende behuizing; Vergrote weergave van een zespolige aansluitblok met nummering 1 tot 6.

1/10

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 321,49 / Stuk)

€ 321,49

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Omgevingstemperatuur (opslag/transport): -40 °C ... 85 °C
Diepte: 121 mm
Toegestane luchtvochtigheid (bedrijf): 30% ... 95% (geen condens)
Hoogte: ≤ 5000 m (beperking zie verklaring van de fabrikant voor de bedrijfstemperatuur hoog)
Beschermingsklasse: IP20
Nettogewicht: 233,47 g
Materiaal behuizing: PA 6.6-FR
Kleur: groen
Aderdoorsnede flexibel max.: 2,5 mm²
Aderdoorsnede flexibel min.: 0,2 mm²
Aderdoorsnede AWG max.: 14
Aderdoorsnede AWG min.: 24
Aantal poorten: 2 (CAN_High/CAN_low)
Aansluiting: insteekbare schroefklem COMBICON
Overdrachtslengte: ≤ 5000 m (afhankelijk van gegevenssnelheid en de gebruikte protocol)
Aderdoorsnede starre max.: 2,5 mm²
Aderdoorsnede starre min.: 0,2 mm²

Soortnaam: Repeater

Type: PSI-REP-DNET CAN

Voedingsspanning: 30 V/DC

Max. bedrijfstemperatuur: +60 °C

Min. bedrijfstemperatuur: -20 °C

Bedrijfstemperatuurbereik: -20 tot +60 °C

Aantal uitgangen: 1 x

Afm.: (b x h) 35 mm x 111 mm

Stroomverbruik (max.): 80 mA

Hoogte: 111 mm

Breedte: 35 mm

Fabrikantnr.: 2313423

Uitgangen: Relaisuitgang

Interfaces: CAN-interface, conform ISO/IS 11898 voor DeviceNet, CAN, CANopen

Stroomverbruik: 55 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Repeater Aantal uitgangen: 1 x 30 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Repeater Aantal uitgangen: 1 x 30 V/DC 1 stuk(s)

Omschrijving

Automatische overdrachtssnelheden herkenning of vaste instelling van de overdrachtsnelheid via DIP-schakelaar. Overdrachtssnelheden tot 1 MBit/s.
