Phoenix Contact 1864037 Male behuizing (board) SDC Totaal aantal polen: 2 Rastermaat: 5 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

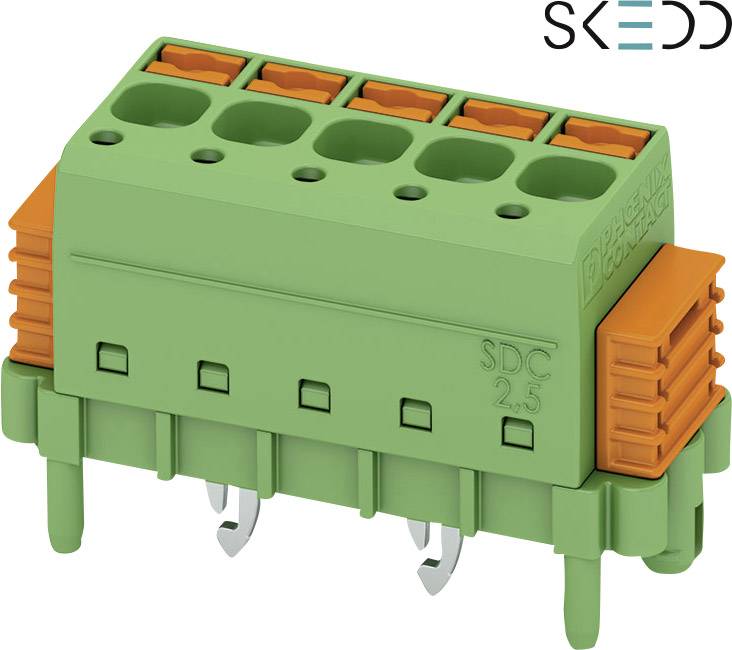

Stekkerverbinder van Phoenix Contact, groen met oranje zijpanelen, voor geleideroppervlak 2,5 mm². Merknaam 'SKEDD' rechtsboven.

Afbeelding vergelijkbaar

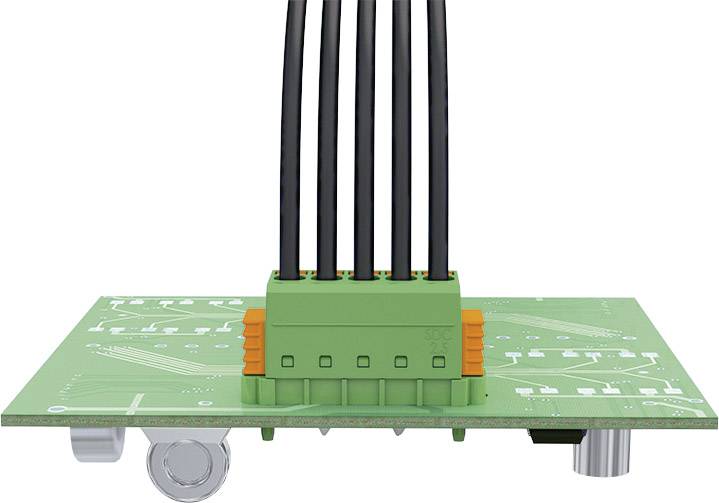

Groene printplaat met gemonteerde zwarte kabels die door een centraal aansluitpunt lopen. Technische componenten zijn herkenbaar.

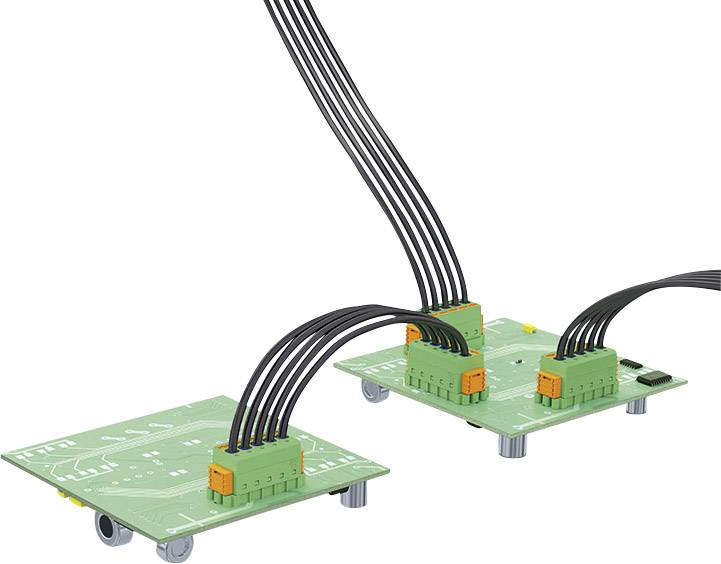

Twee groene elektronische printplaten met meerdere kabelverbindingen, bevestigd met oranje steekverbinders.

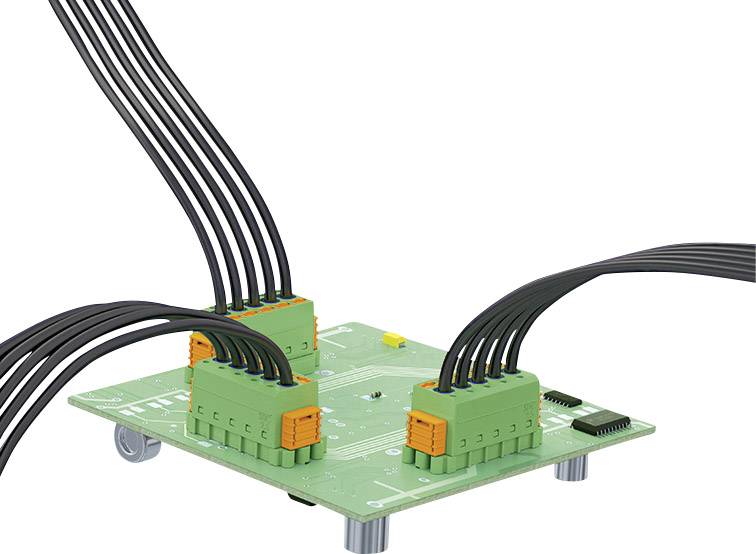

Een groene printplaat met meerdere kabels die daarop zijn bevestigd en gestoken in oranje-groene connectoren.

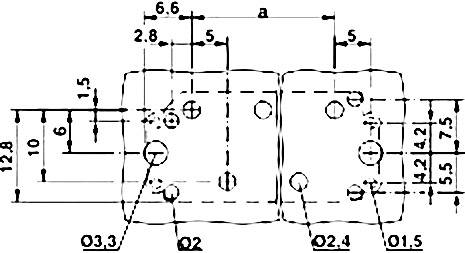

Technische tekening van een metalen verbinder met boorgatafmetingen in millimeters. Afmetingen en tussenruimten voor nauwkeurige plaatsing van de gaten.

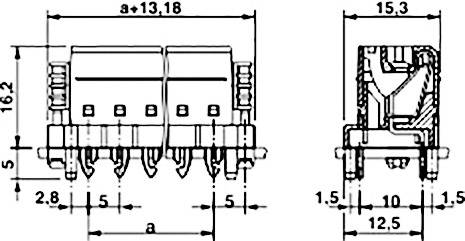

Technische tekening van een elektrische stekkerverbinding met maatvoering in millimeters, toont voor- en zijaanzicht met details.

1/6

Afbeelding vergelijkbaar

Soortnaam

Male behuizing (board)

Bouwtype

Stekker

Aantal rijen

Serie

SDC

Rastermaat (RM)

5 mm

Datasheet (PDF)

Morgen leverbaar

6 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Min.: 6

Meervoud: 6

Totaal (€ 2,72 / Stuk)

€ 16,32

excl. btw

Slechts 6 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

SKEDD directe connector

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 2

Technische specificaties

Soortnaam: Male behuizing (board)

Bouwtype: Stekker

Aantal rijen: 1

Connectorsysteem: Wire-to-board

Serie: SDC

Bijzonderheden: Met ontgrendeling
Met flens
Met karabijnhaak

Rastermaat (RM): 5 mm

Aantal polen per rij: 2

Totaal aantal polen: 2

Pinvorm: Dubbel

Nominale stroom: 12 A

Nominale stroom (afgerond): 12 A

Inhoud: 1 stuk(s)

AWG (max.): 12

AWG (min.): 24

Striplengte (max.): 8 mm

Aansluiting: Push-In-klem

Bedieningsrichting: Loodrecht op de printplaat

Materiaal (behuizing): PA

Fabrikantnr.: 1864037

Kleur (specifiek): Groen
Oranje

Isolatiemateriaal: PA

Contactmateriaal: Koper

Contactoppervlak print: Vertind

Contactoppervlak connect: Vertind

Nominale spanning: 320 V

Max. dwarsdoorsnede: 2.50 mm²

Min. dwarsdoorsnede: 0.20 mm²

Insteekrichting: Loodrecht op de printplaat

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: SDC 2,5/ 2-PV-5,0-ZB
