Phoenix Contact 1862042 Printklem 1.5 mm² Aantal polen 2 Groen 195 stuk(s) Piece kopen ? Conrad Electronic

Groene stekklem met zeven gele hefbomen, geschikt voor printplaten. Deze dient voor het veilig verbinden van elektrische leidingen.

Afbeelding vergelijkbaar

Technische tekening van een elektrische stekkerverbinding met afmetingen. Links zijaanzicht en boven bovenaanzicht. Maten in millimeters.

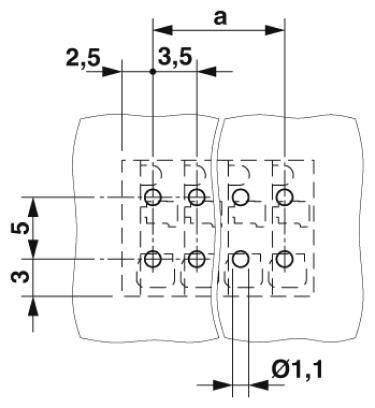

Technische tekening van twee componenten met rasterpatroon. Afstanden: horizontaal 3,5 mm, verticaal 2,5 mm. Gatdiameter 1,1 mm.

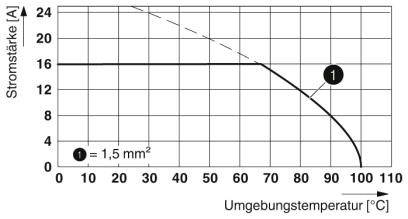

'Diagram toont stroomsterkte afhankelijk van omgevingstemperatuur voor 1,5 mm² kabel. Stroomsterkte daalt naarmate de temperatuur stijgt.'

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen

Aansluiting

Push-In-klem

Datasheet (PDF)

Leverbaar vr. 18 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 195 stuk(s))

Set(s)

Totaal (€ 0,49 / Stuk)

€ 95,03

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 195 stuk(s)

Technische specificaties

Montagemethode: golfsolderen
Aantal aansluitingen: 2
Oppervlaktestructuur: schmelztauchverzinnt
Metalen oppervlak soldeergebied (bovenlaag): tin (2 - 4 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 10,2 mm
Pinlengte: 2,6 mm
Penafmetingen: 0,75 x 0,3 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Frequentie: 10 - 150 - 10 Hz
Nominale diameter: 1.5 mm²

: Piece

Type: SPTAF 1/ 2-3,5-EL

Soortnaam: Printklem

Bijzonderheden: Met push-in-veeraansluiting

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen: 2

Striplengte (max.): 8 mm

Aansluiting: Push-In-klem
Print

Nominale stroom: 16 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 16 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 24

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): PA

Kleur (specifiek): Groen

Fabrikantnr.: 1862042

Inhoud: 195 stuk(s)

Nominale spanning: 160 V

Breedte: 8.5 mm

Hoogte: 12.8 mm

: 11 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209494 Phoenix Contact 1862042 Printklem 1.5 mm² Aantal polen 2 Groen 195 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209494 Phoenix Contact 1862042 Printklem 1.5 mm² Aantal polen 2 Groen 195 stuk(s) Piece

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Vinger te bedienen los toets voor een hoog bedieningscomfort. Geringe onderdeel grootte voor ruimte kritieke toepassingen. Snel en comfortabel testen door geïntegreerde testoptie.
