Phoenix Contact 1844581 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.54 mm Inhoud: 100 stuk(s) kopen ? Conrad Electronic

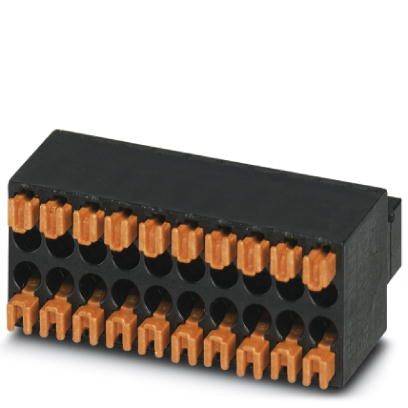

Zwarte stekkerblok met meerdere rijen bruine metalen contacten, geschikt voor elektrische aansluiting in technische toepassingen.

Afbeelding vergelijkbaar

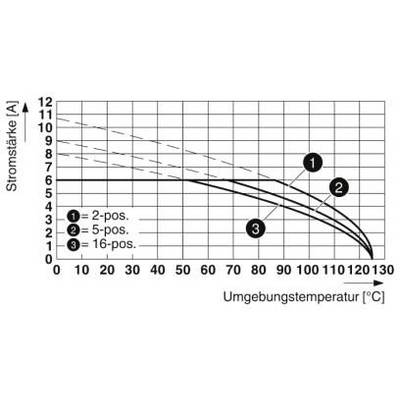

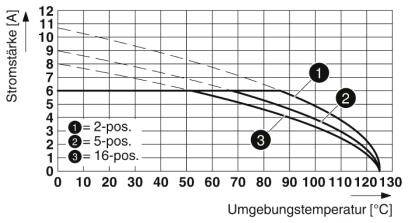

Diagram toont de relatie tussen stroomsterkte in ampère (y-as) en omgevingstemperatuur in graden Celsius (x-as). Drie curves voor 2-, 5- en 16-polige verbindingen illustreren de afname van de stroomsterkte bij stijgende temperatuur.

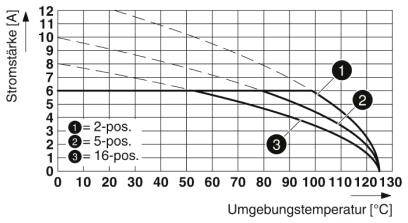

Diagram toont de relatie tussen stroomsterkte en omgevingstemperatuur met drie curves voor 2-pos., 5-pos. en 16-pos.

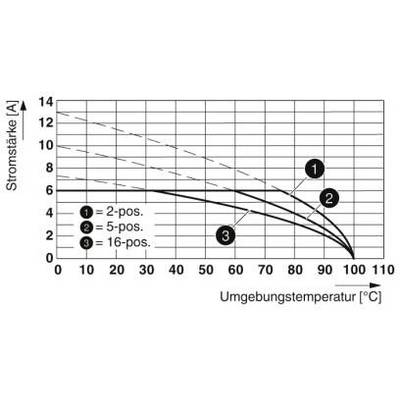

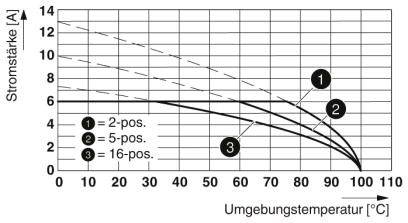

Diagram toont de invloed van omgevingstemperatuur op de stroomsterkte voor 2-, 5- en 16-polige systemen. Stroomsterkte neemt af bij stijgende temperatuur.

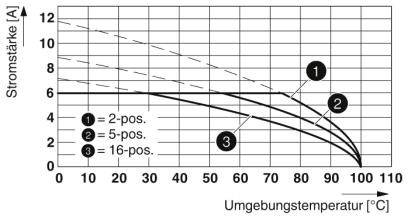

'Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C] voor 2-, 5- en 16-polige aansluitingen. Stroomsterkte daalt met stijgende temperatuur.'

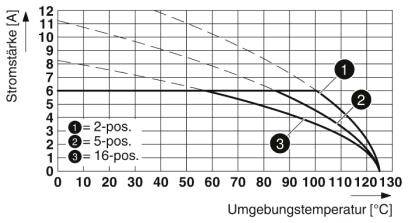

Diagram toont stroomsterkte versus omgevingstemperatuur. Drie curves: '1 = 2-pos.', '2 = 5-pos.', '3 = 16-pos.' Stroomsterkte neemt af bij hogere temperatuur.

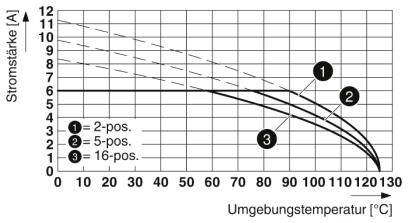

Diagram toont stroomsterkte (A) tegen omgevingstemperatuur (°C) met drie curves: 2-pos, 5-pos, 16-pos. Curves dalen bij stijgende temperatuur.

1/7

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

2.54 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar ma. 12 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 100 stuk(s))

Set(s)

Totaal (€ 2,77 / Stuk)

€ 276,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 100 stuk(s)
Aantal rijen: 2
Totaal aantal polen: 3

Technische specificaties

Aantal aansluitingen: 6
Isolatiemateriaalgroep: IIIa
Ontwerpspanningspiek (III/3): 2,5 kV
Stekkersysteem: MICRO COMBICON - DFMC 1,5/5 0,5
Vergrendeling: zonder
Aantal potentialen: 6
Bouwhoogte (hoogte zonder soldeerpin): 10,5 mm
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 2 N
Trek kracht per pool: ca. 1 N
Insteekcycli: 100

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 2

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 2.54 mm

Totaal aantal polen: 3

Breedte: 8.12 mm

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Inhoud: 100 stuk(s)

AWG (max.): 20

AWG (min.): 26

Striplengte (max.): 7 mm

Afm.: (l x b x h) 15.85 x 8.12 x 10.5 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1844581

Kleur (specifiek): Zwart

Isolatiemateriaal: LCP

Contactmateriaal: Cu-legering, verguld

Contactoppervlak connect: Goud

Nominale spanning: 160 V

Hoogte: 10.5 mm

: 15.85 mm

Max. dwarsdoorsnede: 0.5 mm²

Min. dwarsdoorsnede: 0.14 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: DFMC 0,5/ 3-ST-2,54

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209471 Phoenix Contact 1844581 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.54 mm Inhoud: 100 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209471 Phoenix Contact 1844581 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.54 mm Inhoud: 100 stuk(s)

Omschrijving

Vergulde contactvlakken borg de duurzaam stabiele overdrachtskwaliteit. Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Intuïtief te bedienen door kleurige drukknop. Geoptimaliseerd voor krappe inbouwsituaties: bediening en geleideraansluiting vanuit één richting.
