Phoenix Contact 1842238 Male behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 5.08 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

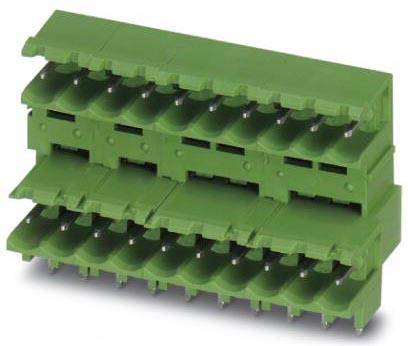

Groene stekkerblok met meerdere aansluitingen, gerangschikt in drie rijen. Geschikt voor elektronische toepassingen.

Afbeelding vergelijkbaar

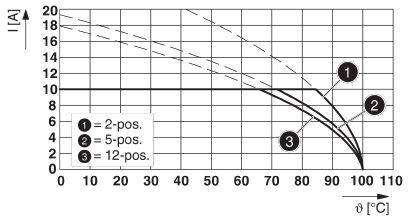

Diagram toont stroom (I[A]) tegen temperatuur (θ[°C]) met drie curves: 1=2-pos., 2=5-pos., 3=12-pos. Toont de afhankelijkheid van de stroom van de temperatuur.

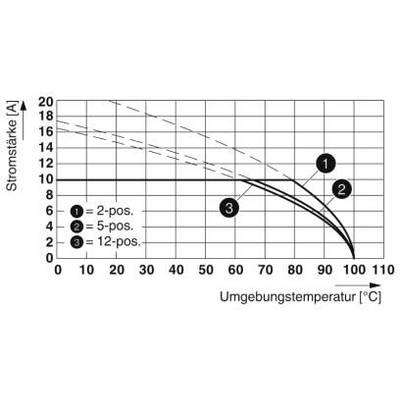

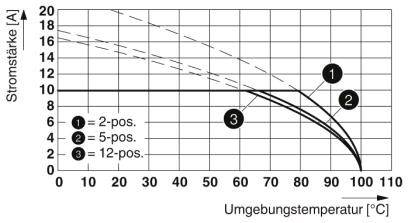

Diagram toont stroomsterkte tegen omgevingstemperatuur voor 2, 5 en 12 posities. Hoger aantal posities vermindert stroomsterkte.

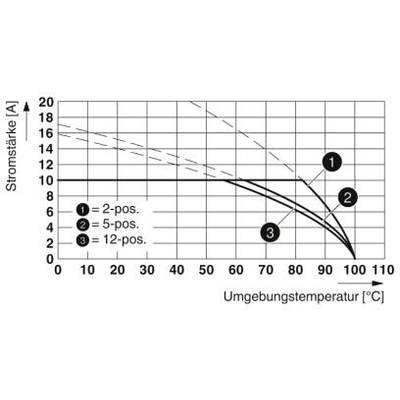

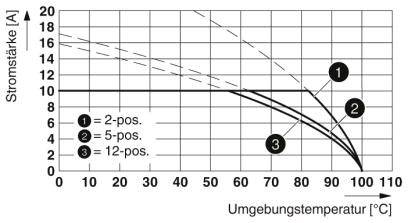

Diagram toont stroomsterkte tegen omgevingstemperatuur. Drie curves: '2-pos.', '5-pos.', '12-pos.' Verloop: stroomsterkte daalt met stijgende temperatuur.

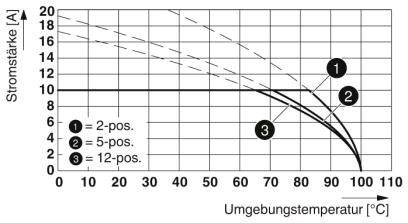

Diagram toont stroomsterkte (A) tegen omgevingstemperatuur (°C) met drie curven voor verschillende posities (2-pos., 5-pos., 12-pos.). De stroomsterkte daalt naarmate de temperatuur stijgt.

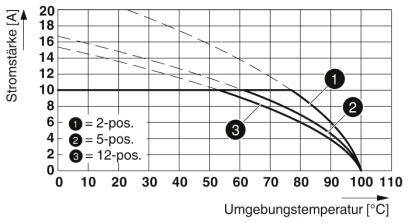

Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C]. Drie curves voor 2-pos., 5-pos., 12-pos. schakelaar. Afname met stijgende temperatuur.

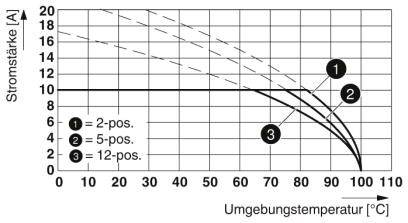

Diagram van een stroomsterkte-temperatuurcurve met drie lijnen voor verschillende posities (2, 5, 12), x-as: Temperatuur (°C), y-as: Stroomsterkte (A).

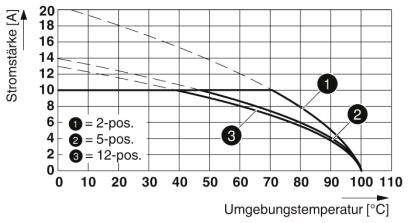

Diagram toont de relatie tussen stroomsterkte (A) en omgevingstemperatuur (°C) voor 2-, 5- en 12-polige schakelingen. Stroomsterkte daalt naarmate de temperatuur stijgt.

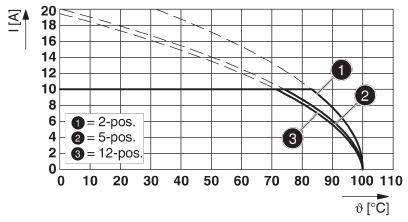

Diagram toont stroom-temperatuur-karakteristieken voor 2, 5 en 12 posities. Assen zijn stroom (I) in ampère en temperatuur (Θ) in graden Celsius.

1/9

Afbeelding vergelijkbaar

Soortnaam

Male behuizing (kabel)

Bouwtype

Stekker

Aantal rijen

Rastermaat (RM)

5.08 mm

Totaal aantal polen

Datasheet (PDF)

Morgen leverbaar

39 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 3,13 / Stuk)

€ 3,13

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Printplaatbasiselement

Inhoud: 1 stuk(s)
Aantal rijen: 2
Totaal aantal polen: 4

Technische specificaties

Aantal aansluitingen: 8
Nominale diameter: 2.5 mm²
Afmetingen pen: 1 x 1 mm
Isolatiemateriaalgroep: IIIa
Nominale stootspanning (III/3): 4 kV
Stekkersysteem: Classic Combicon
Vergrendeling: zonder
Aantal potentialen: 8
Constructiehoogte (hoogte zonder soldeerpen): 27,49 mm
Penlengte: 3,8 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 8 N
Trekkracht per pool circa: 6 N
Insteekcycli: 25
Frequentie: 10-150-10 Hz

Soortnaam: Male behuizing (kabel)

Bouwtype: Stekker

Aantal rijen: 2

Rastermaat (RM): 5.08 mm

Totaal aantal polen: 4

Breedte: 22.87 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 20.1 x 22.87 x 31.29 mm

Aansluiting: Print

Fabrikantnr.: 1842238

Kleur (specifiek): Groen

Isolatiemateriaal: PBT

Contactmateriaal: Cu-legering, vertind

Contactoppervlak print: Tin

Contactoppervlak connect: Tin

Nominale spanning: 320 V

Hoogte: 31.29 mm

: 20.1 mm

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: MDSTBW 2,5/ 4-G-5,08

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209466 Phoenix Contact 1842238 Male behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209466 Phoenix Contact 1842238 Male behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 5.08 mm Inhoud: 1 stuk(s)

Omschrijving

Maximale flexibiliteit in het ontwerp van het apparaat – een basiselement voor connectoren met verschillende aansluittechnieken. Eenvoudige vervanging van de printplaten door insteekbare modules. Bekend montageprincipe maakt wereldwijd gebruik mogelijk. De kabelaansluiting op meerdere niveaus zorgt voor een hogere contactdichtheid.
