Phoenix Contact 1830443 Female behuizing (board) Totaal aantal polen: 5 Rastermaat: 3.5 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

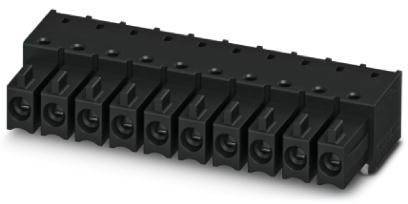

'Zwarte, rechthoekige stekkerblokaansluiting met meerdere aansluitpunten. Wordt gebruikt voor elektrische verbinding van meerdere leidingen.'

Afbeelding vergelijkbaar

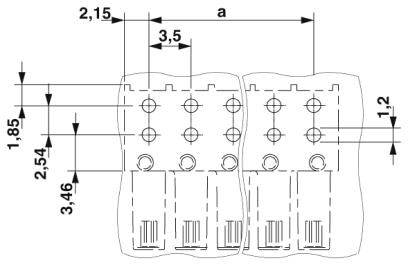

Technische tekening van een onderdeel met afmetingen in millimeters. Hoofdafmetingen zijn 2,15, 3,5, 1,85, 2,54, 3,46 en 1,2, alsmede lengte 'a'.

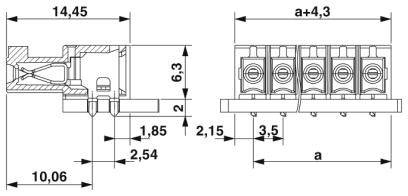

Technische tekening van een stekkerverbinding met afmetingen: 14,45 mm, 10,06 mm, 6,3 mm en variabele breedte 'a' plus 4,3 mm.

Diagram toont stroomsterkte in ampère tegen omgevingstemperatuur in graden Celsius. Drie curven voor verschillende posities: 2, 5, 12.

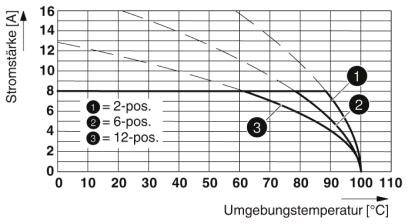

Diagram toont stroomsterkte (A) tegen omgevingstemperatuur (°C) voor 2-, 6- en 12-posities. Stroomsterkte daalt met stijgende temperatuur.

1/5

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (board)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

3.5 mm

Totaal aantal polen

Datasheet (PDF)

Morgen leverbaar

47 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 3,30 / Stuk)

€ 3,30

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Printplaatbasiselement

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 5

Technische specificaties

Aantal aansluitingen: 5
Nominale diameter: 1.5 mm²
Afmetingen pen: 1,12 mm
Isolatiemateriaalgroep: IIIa
Nominale stootspanning (III/3): 2,5 kV
Stekkersysteem: Mini Combicon
Vergrendeling: zonder
Aantal potentialen: 5
Constructiehoogte (hoogte zonder soldeerpen): 6,3 mm
Penlengte: 2 mm
Penafstand: 2,54 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 3 N
Trekkracht per pool circa: 3 N
Insteekcycli: 25
Frequentie: 10-150-10 Hz

Soortnaam: Female behuizing (board)

Bouwtype: Bus

Aantal rijen: 1

Rastermaat (RM): 3.5 mm

Totaal aantal polen: 5

Breedte: 18.3 mm

Nominale stroom: 8 A

Nominale stroom (afgerond): 8 A

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 14.5 x 18.3 x 8.3 mm

Aansluiting: Print

Fabrikantnr.: 1830443

Kleur (specifiek): Zwart

Isolatiemateriaal: LCP

Contactmateriaal: Cu-legering, vertind

Contactoppervlak print: Tin

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 8.3 mm

: 14.5 mm

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: IMC 1,5/ 5-G-3,5 P20 THR

Documenten en downloads

Datablad

Datablad 2209458 Phoenix Contact 1830443 Female behuizing (board) Totaal aantal polen: 5 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209458 Phoenix Contact 1830443 Female behuizing (board) Totaal aantal polen: 5 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Omschrijving

Ontworpen voor integratie in het SMT-soldeerproces. Omgekeerde basisbehuizing met buscontacten voor aanraakveilige apparaatuitgangen of printplaat-printplaatverbindingen.
