Phoenix Contact 1790399 Female behuizing (kabel) Totaal aantal polen: 12 Rastermaat: 3.5 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

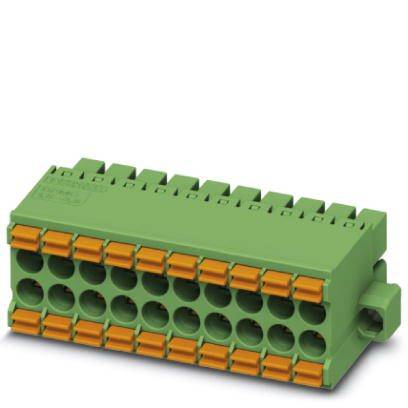

Een groene elektrische connector met meerdere oranje aansluitklemmen in twee rijen, voor kabelvastzegging.

Afbeelding vergelijkbaar

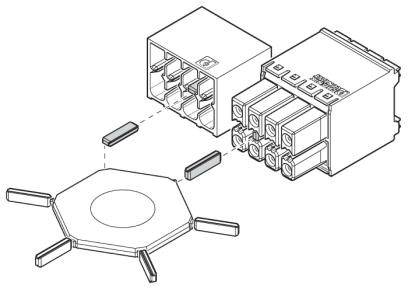

Tekening van een modulair stekkersysteem met een zeshoekige basisplaat en twee stekkers die zijn uitgelijnd voor montage.

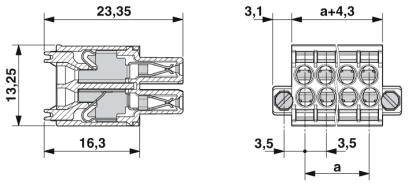

Technische tekening van een elektrische stekkerverbinding met maatvoering in millimeters. Toont bovenaanzicht en doorsnede.

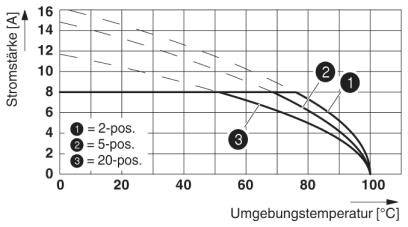

Diagram toont stroomsterkte [A] in afhankelijkheid van omgevingstemperatuur [°C] met drie curven voor 2-, 5- en 20-polige verbindingen.

1/4

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

3.5 mm

Totaal aantal polen

Datasheet (PDF)

Morgen leverbaar

46 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 17,35 / Stuk)

€ 17,35

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 2
Totaal aantal polen: 12

Technische specificaties

Aantal aansluitingen: 24
Isolatiemateriaalgroep: I
Nominale stootspanning (III/3): 2,5 kV
Stekkersysteem: MINI COMBICON - DFMC 1,5
Vergrendeling: schroefflens
Aantal potentialen: 24
Bouwhoogte (hoogte zonder soldeerpin): 13,25 mm
Omgevingstemperatuur (montage): -5 °C... 100 °C
Steekkracht per pool: ca. 3 N
Trekkracht per pool: ca. 2 N
Steekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 2

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 3.5 mm

Totaal aantal polen: 12

Breedte: 49 mm

Nominale stroom: 8 A

Nominale stroom (afgerond): 8 A

Inhoud: 1 stuk(s)

AWG (max.): 16

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 23.35 x 49 x 13.25 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1790399

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 13.25 mm

: 23.35 mm

Max. dwarsdoorsnede: 1.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: DFMC 1,5/12-STF-3,5

Documenten en downloads

Datablad

Datablad 2209372 Phoenix Contact 1790399 Female behuizing (kabel) Totaal aantal polen: 12 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209372 Phoenix Contact 1790399 Female behuizing (kabel) Totaal aantal polen: 12 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Omschrijving

Gereedschapsloze, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert langdurig stabiel contact. Intuïtief te bedienen door kleurrijk afgezette bedieningsdrukkers. Geoptimaliseerd voor krappe inbouwsituaties: bediening en kabelaansluiting vanuit één richting. Schroefbare flens voor maximale mechanische stabiliteit.
