Phoenix Contact 1790182 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 3.5 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

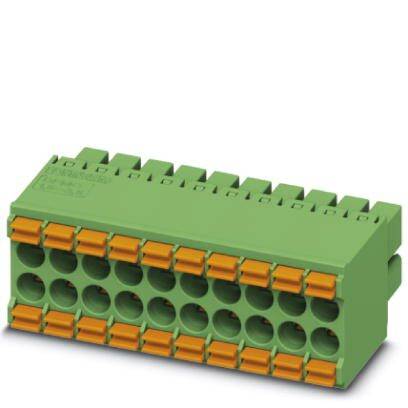

Groene connector met meerdere polige aansluitingen en oranje vergrendelingen, gebruikt voor elektrische verbindingen in schakelkasten.

Afbeelding vergelijkbaar

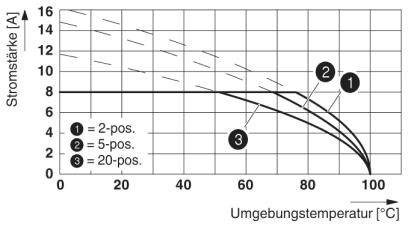

Diagram toont de afhankelijkheid van de stroomsterkte in ampère (A) ten opzichte van de omgevingstemperatuur in graden Celsius (°C) voor 2-, 5- en 20-posities.

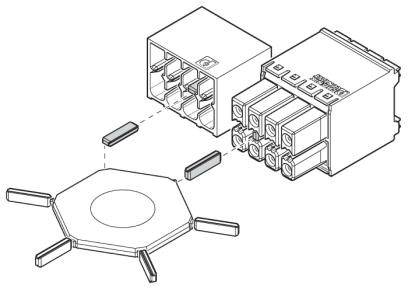

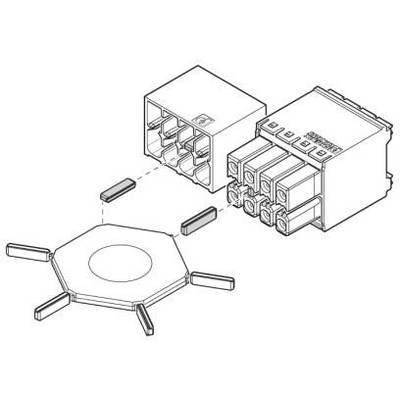

Diagram toont stekkerverbinding en montageplaatje, zes boorgaten voor schroeven, componenten voor bevestiging van een elektrisch apparaat.

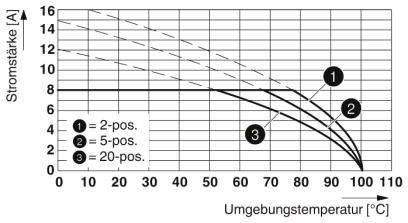

Diagram toont stroomsterkte tegen omgevingstemperatuur. Drie curven voor 2-pos., 5-pos. en 20-pos. schakelaar. Stroomsterkte daalt met stijgende temperatuur.

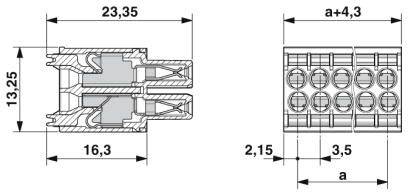

Technische tekening van een elektrische stekkerverbinding met afmetingen in millimeters: 23,35 x 13,25 x 16,3 voor de linker aanzicht.

1/5

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

3.5 mm

Totaal aantal polen

Datasheet (PDF)

Morgen leverbaar

49 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 2
Totaal aantal polen: 10

Technische specificaties

Aantal aansluitingen: 20
Isolatiemateriaalgroep: I
Nominale stootspanning (III/3): 2,5 kV
Stekkersysteem: Mini Combicon – DFMC 1,5
Vergrendeling: zonder
Aantal potentialen: 20
Constructiehoogte (hoogte zonder soldeerpen): 13,25 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 3 N
Trekkracht per pool circa: 2 N
Insteekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 2

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 3.5 mm

Totaal aantal polen: 10

Breedte: 35.8 mm

Nominale stroom: 8 A

Nominale stroom (afgerond): 8 A

Inhoud: 1 stuk(s)

AWG (max.): 16

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 23.35 x 35.8 x 13.25 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1790182

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 13.25 mm

: 23.35 mm

Max. dwarsdoorsnede: 1.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: DFMC 1,5/10-ST-3,5

Aantal polen: 20

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209366 Phoenix Contact 1790182 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209366 Phoenix Contact 1790182 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Omschrijving

Tijdbesparende push-in-aansluiting zonder gereedschap. Gedefinieerde contactkracht garandeert langdurig stabiel contact. Intuïtief te bedienen door opvallend gekleurde bedieningsknoppen. Geoptimaliseerd voor krappe inbouwsituaties: bediening en kabelaansluiting van één kant.
