Phoenix Contact 1718481 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 7.62 mm Inhoud: 50 stuk(s) kopen ? Conrad Electronic

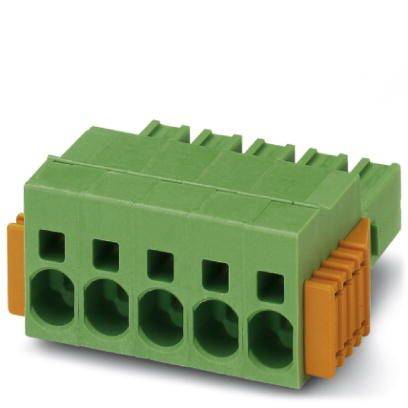

Groene elektrische stekker met zes openingen en oranje klemmen, voor het verbinden van elektrische leidingen.

Afbeelding vergelijkbaar

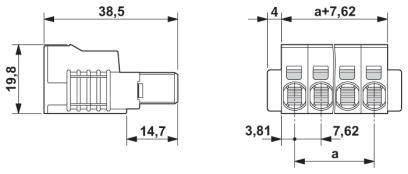

Technische tekening van een connector met afmetingen: 38,5 mm lengte, 19,8 mm hoogte. Gedetailleerde weergave met rastermaat 3,81 mm.

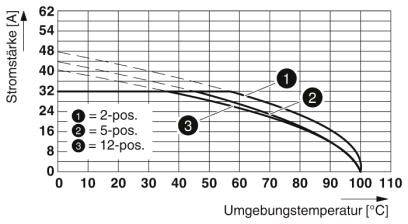

Diagram toont de relatie tussen stroomsterkte (A) en omgevingstemperatuur (°C) voor 2, 5 en 12 posities. Stroomsterkte neemt af bij toenemende temperatuur.

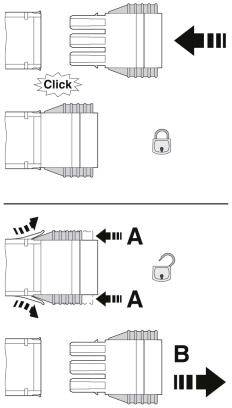

Diagram toont stekker die door middel van een klik wordt vergrendeld en met een slot wordt beveiligd (A) en ontgrendeld (B). Pijlen geven de richting aan.

1/4

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

7.62 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar wo. 7 okt.

255 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 2,23 / Stuk)

€ 111,56

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 50 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 2

Technische specificaties

Aantal aansluitingen: 2
Nominale diameter: 6 mm²
Isolatiemateriaalgroep: I
Ontwerpspanningspiek (III/3): 8 kV
Stekkersysteem: POWER COMBICON 5
Vergrendeling: Click & Lock rast schuiver
Aantal potentialen: 2
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 8 N
Trek kracht per pool: ca. 6 N
Insteekcycli: 50

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 7.62 mm

Totaal aantal polen: 2

Breedte: 23.24 mm

Nominale stroom: 41 A

Nominale stroom (afgerond): 41 A

Inhoud: 50 stuk(s)

AWG (max.): 8

AWG (min.): 24

Striplengte (max.): 15 mm

Afm.: (l x b x h) 38.45 x 23.24 x 19.8 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1718481

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 1000 V

Hoogte: 19.8 mm

: 38.45 mm

Max. dwarsdoorsnede: 10 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: SPC 5/ 2-STCL-7,62

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209298 Phoenix Contact 1718481 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209298 Phoenix Contact 1718481 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Door vaste schroevendraaier geopende klemruimte maakt een comfortabel geleideraansluiting. Geïntegreerde stalen bovenveer extra veiligheid bij temperatuur- en vermogensschommelingen. Geoptimaliseerd voor krappe inbouwsituaties: bediening en geleideraansluiting vanuit één richting. Het automatisch vergrendelende Click&Lock-systeem beschermt tegen onbedoelde scheiding. 600 V UL-goedkeuring bij de kleinste afmetingen.

De teksten voor dit artikel zijn automatisch vertaald.
