Phoenix Contact 1170953 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s) kopen ? Conrad Electronic

Een grijze STEP POWER voeding met een oranje clip bovenaan en aansluitklemmen voor 12V en 2,5A. Indicatoren tonen 'DC OK'.

Diagram van een AC-DC-converter: Links de wisselstroomtoevoer met filters, rechts de gelijkstroomuitgang. Daaronder functies: OVP, OVP, OTP, OCP, SCP. Gebruikersinterface: 'DC OK'.

Diagram toont de efficiëntiecurve van een voedingsapparaat bij verschillende input- en outputspanningen. Assen: Vermogensopname (X) en efficiëntie in procenten (Y).

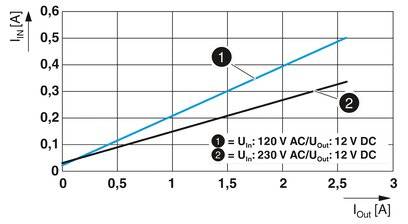

Diagram toont twee lijncurves op een I_in/I_out-grafiek. Lijn 1 heeft een steilere helling dan lijn 2. Punten verduidelijken spanningsingangen voor 120 V en 230 V AC/DC.

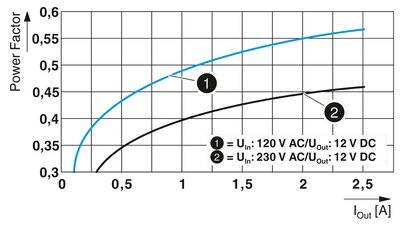

Diagram toont de vermogensfactor ten opzichte van de uitgangsstroom (I_out). Twee curves: (1) 120 V AC naar 12 V DC, (2) 230 V AC naar 12 V DC. Curve (1) ligt hoger.

Diagram toont prestatie ('P_out' %) tegen hoogte ('H' m). Prestatie blijft constant op 100% tot 2000 m, daalt vervolgens naar 80% bij 5000 m.

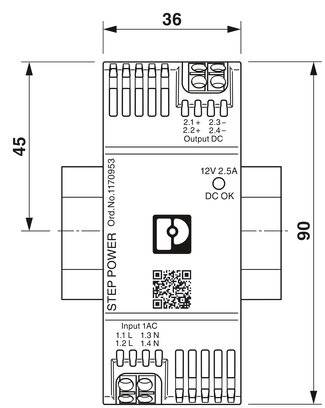

'Schematische tekening van een STEP POWER voeding met afmetingen 36x90 mm en 12V 2.5A uitgang. QR-code en technische specificaties.'

Technische tekening van een onderdeel met afmetingen: breedte 61, hoogte 50, onderste breedtes 44 en 55.

Schema van een elektrische schakeling met 'Input' en 'Output'-aansluitingen. Verbinding weergegeven met A-pijl. Bovenaan staat 'Behuizing'.

1/9

Datasheet (PDF)

Morgen leverbaar

20 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 41,31 / Stuk)

€ 41,31

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Netvoeding STEP-PS

Vermogensverhoging tot 100%
Aansluitrichting geleider/printplaat: 45°
EN-60335-certificering
Vermindering van de breedte met 1 HP
Rendement: >94%
Nullastverlies: <0,1 W

Technische specificaties

Ingangsspanning (nominaal): 115 V/AC
230 V/AC
90 - 250 V/DC

Type: Schakelend

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 120 V/AC

Uitgangsspanning: 12 V/DC

Ingangsspanning: 100 V AC - 240 V AC -15% - +10 %
110 V DC - 250 V DC -20% - +10 %

Ingangsspanning (max.): 230 V/AC

Uitgangsstroom (max.): 2.5 A

Uitgangsstroom (max.) afgerond: 2.5 A

: 30 W

Uitgangstype: Vaste spanning

Fasen: 1

Uitgangsspanning (nom.): 12 V/DC

Aantal uitgangen: 1 x

Aansluiting: Push-In-klem

Afm.: (l x b x h) 61 x 36 x 90 mm

Gewicht: 0.150 kg

Uitgangsspanning (max.): 12 V/DC

Uitgangsspanning (min.): 12 V/DC

Fabrikantnr.: 1170953

Inhoud: 1 stuk(s)

Breedte: 36 mm

Hoogte: 90 mm

: 61 mm

Type: STEP3-PS/1AC/12DC/2.5/PT

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aansluiting

Ingangsspanning (max.)

Uitgangsspanning (nom.)

Uitgangsspanning

Ingangsspanning (nominaal)

Uitgangsstroom (max.) afgerond

Ingangsspanning (min.)

Phoenix Contact 1170953 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435751

Dit product

30 W

Push-In-klem

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088495 DIN-rail netvoeding 24 V/DC 0.63 A 15 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435744

15 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 DIN-rail netvoeding 24 V/DC 1.3 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435745

30 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 DIN-rail netvoeding 24 V/DC 2.5 A 60 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435746

60 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 DIN-rail netvoeding 24 V/DC 4 A 96 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435747

96 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 DIN-rail netvoeding 24 V/DC 5 A 120 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435748

120 W

Push-In-klem

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 DIN-rail netvoeding 5 V/DC 3 A 15 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435749

15 W

Push-In-klem

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 DIN-rail netvoeding 12 V/DC 1.3 A 15 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:2435750

15 W

Push-In-klem

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 2868635 DIN-rail netvoeding 24 V/DC 0.83 A 18 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:511731

18 W

Schroefklem

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 DIN-rail netvoeding 24 V/DC 1.9 A 42 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Artikelnummer:511732

42 W

Schroefklem

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Documenten en downloads

Datablad

Datablad 2435751 Phoenix Contact 1170953 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2435751 Phoenix Contact 1170953 DIN-rail netvoeding 12 V/DC 2.5 A 30 W Aantal uitgangen:1 x Inhoud 1 stuk(s)

Omschrijving

Nieuwe specialisten breiden de STEP POWER-familie uit. De 12V-voedingen zijn ideaal voor de e-mobility, voor de voeding van singleboardcomputers is de 3A-versie beschikbaar. De platte voeding met NEC Class 2-goedkeuring is speciaal voor de Amerikaanse markt.

Uitvoering

Wereldwijd te gebruiken door de universele ingang en internationale toelatingen
Grote mate van bedrijfszekerheid door hoge MTBF >500.000 h
Parallel schakelbaar voor het verhogen van capaciteit en redundantie
Vereenvoudigde inbedrijfsstelling d.m.v. LED-functiebewaking
Grote mate van bedrijfszekerheid door lange netuitval-overbruggingsperioden van > 20 ms
Opklikken op de draagrail of vastschroeven op vlakke ondergronden.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
