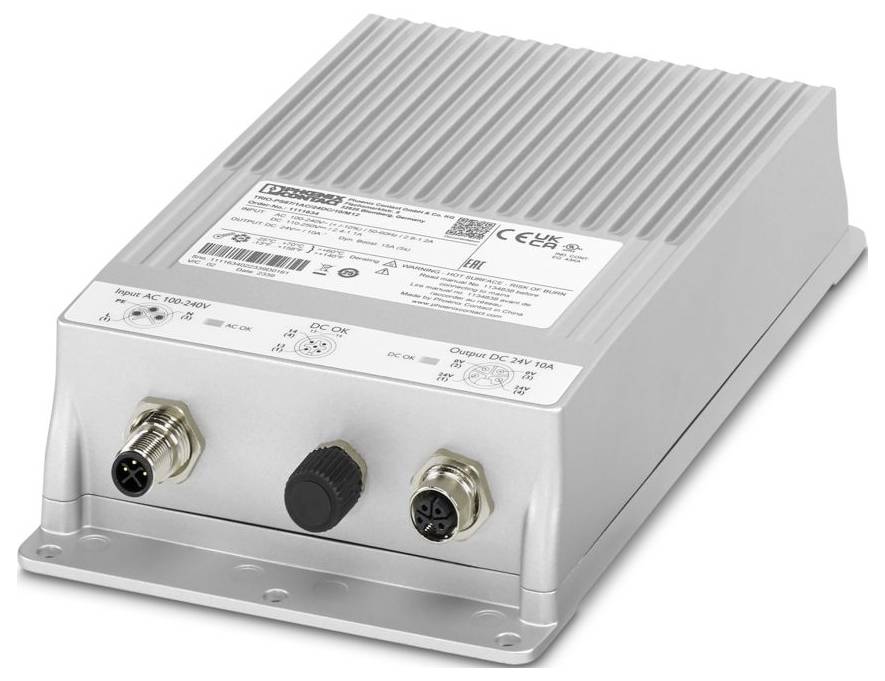

Phoenix Contact 1111634 Stroomvoorziening 24 V/DC 10 A 285 VA
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 247,11 / Stuk)
€ 247,11
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Stroomvoorziening
- Uitgang 24 V/DC / 10 A
- Vermogen 285 VA
- Connector
Technische specificaties
- Productfamilie: TRIO Power
- Aantal polen: 5
- Aansluitmethode: M12-ronde connector
- Breedte: 136 mm.
- Hoogte: 240 mm
- Diepte: 53 mm
- Kleur: groen
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP67
- Omgevingstemperatuur (bedrijf): -25 °C- 70 °C (DERATING > 60 °C: 2,5 %/K)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Normen/bepalingen: En 61000-6-3
- Montagewijze: wandmontage
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: Overspanningscategorie
- Verontreinigingsgraad: 2 (IEC 61010-1)
- Toegestane luchtvochtigheid (in bedrijf): ≤ 100 % (bij 25 °C, geen condensatie)
- Trilling (werking): < 15 Hz, amplitude ±2,5 mm (conform IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min.
- Frequentiebereik: 0,15 MHz ... 80 MHz
- Etikettering: UL/C-UL listed UL 61010-2-201
- Diameter: 5,6 mm
- Beschermingsklasse: I
- Frequentie: 50 Hz
- Ingangsnominaal spanningsbereik: 110 V DC ... 250 V/DC:
- Ingangsspanningsbereik: 110 V DC ... 250 V DC ±10 %
- Spanningsbestendigheid max.: ≤ 300 V AC 15 s
- Inschakelstroomstoot: ≤ 25 A (typisch voorbeeld)
- Inschakelstroomstootintegraal (I2t): < 0,5 A2s
- Inschakelstroomstootbegrenzing: type. 25 A (na 1 ms)
- Netuitvaltijd: > 15 ms
- Stroomverbruik: 2,4 A (110 V/DC), 1,1 A (250 V/DC)
- Nominaal vermogen: 285 VA
- Inschakeltijd: < 1 sec.
- Invoerzekering: 6,3 A (intern (apparaatbeveiliging))
- Selectie van geschikte zekering voor de ingangsbeveiliging: 6 A ... 16 A (US/CAN: branch circuit protection 20 A) (karakteristiek B, C, D, K of vergelijkbaar)
- Rendement: type. 91% (120 V AC);type. 92% (230 V AC)
- NOMINALE UITGANGSSPANNING: 24 V DC ±1 % (SELV)
- Nominale uitgangsstroom (IN): 10 A.
- Dynamische boost (IDyn.boost): 15 A (5 s)
- Beveiligd tegen kortsluiting: ja
- Bestand tegen stationair gebruik: ja
- Weerstand tegen terugspanning: ≤ 35 V DC
- Beveiliging tegen overspanning bij uitgang (OVP): ≤ 30 V DC
- Resterend deel: ≤ 10 mVSS
- Stijgtijd: ≤ 12 ms (UOUT (10% ... 90 %)
- Serieschakelbaarheid: Ja
- Vermogensverlies onbelast maximaal: < 10 W (120 V AC);< 6 W (230 V AC)
- Nominaal vermogen maximaal: < 22 W (120 V AC);< 17 W (230 V AC)
- Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
- Afdekking (secundair): Elektronisch
- Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
- Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
- Signaal: 1 kV (testspanning 2 - asymmetrisch)
- Signalisatiefypes: LED;potentiaalvrij signaalcontact
- Default: Gesloten
- Digitaal: 30 V AC 30 V DC 100 mA
- Aantal fasen: 1
- Isolatiespanning ingang/uitgang: 3 kV AC (typekeuring);1,5 kV AC (eenheidskeuring)
- MTBF (IEC 61709, SN 29500): > 1200000 uur (25 °C);> 700000 uur (40 ° C);> 300000 uur (60 °C)
- De afmetingen van het artikel: De afmetingen van het artikel
- Inbouwmaat: Inbouwmaat
- Beschermende lak: nee
- Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
- Materiaal behuizing: metaal
- Gebruikshoogte: ≤ 4000 m (> 2000 m, derating: 10 %/1000 m)
- Klimaatklasse: 4K26 (en 60721-3-4)
- Max. toegest. luchtvochtigheid (bedrijf): ≤ 100% (bij 25°C, geen condensatie)
- Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
- En 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Standaardaanduiding: Beschermingssoorten door behuizing (IP-code)
- Minimale beschermingsspanning: Minimale beschermingsspanning
- UL: UL
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
- Geleide emissie van storende invloeden: Door de geleiding geleide emissie
- Straling van de horsmakreel: Straling van de horsmakreel
- Statische ontlading: Statische ontlading
- Contactontlading: 6 kV (testniveau 3)
- Opmerking: Criterium A.
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: 10 V/m (testscherpte 3)
- Snelle transiënten (burst): Snelle transiënten (burst)
- Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 230 V AC
- Spanningsdalingen: Spanningsdalingen
- Spanningsonderbreking: 0%
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
- Omgevingstemperatuur (starttype getest): -40 °C.
- AC-bedrijf: AC-bedrijf
- Vorm van het netwerk: Sternetwerk (TN, TT, IT (PE))
- Standaard netspanning: 120 V AC;230 V AC
- Spanningssoort van de voedingsspanning: DC
- Frequentiebereik AC: 50 Hz ... 60 Hz ± 10 %
- Frequentiebereik (FN): 50 Hz ... 60 Hz ± 10 %
- Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor
- Arbeidsfactor (cos phi): > 93
- Lekstroom tegen PE: < 3,5 mA
- DC-bedrijf: DC-bedrijf
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%, 10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
- Uitgangsvermogen: 240 W;360 W.
- Inbouwafstand rechts/links: 10 mm / 10 mm
- Inbouwafstand boven/onder: 0 mm / 100 mm
- Harmonische stromen: Harmonische stromen
- Aantal perioden: 1 periode
- Uitvoering van de behuizingen: Aluminium (AlMg3)
- Storingsemissie: Emissie van storende invloeden
- Immuniteit: Immuniteit volgens en 61000-6-1 (woonruimte), en 61000-6-2 (industrieel gebied)
- Uitschakelspanning: < 95 V DC
- Signaal: DC OK: Signaal: DC OK
- Schakelspanning: maximaal 30 V AC/DC
- Continustroom: 100 mA
- Signaaluitgang: LED-statusindicatie: Signaaluitgang: LED-statusindicatie
- Naam signalering: DC OK
- Statusweergave: LED
- Ingang/uitgang: Asymmetrisch
- Draadloze storingsspanning conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer
- Draadloze storingsstraling conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer
- Elektrische veiligheid: Elektrische veiligheid
- Veilige scheiding: Veilige scheiding
- Inschakelspanning: ≥ 95 V DC
- Signaal relais 13/14: Signaal relais 13/14
- Codering: A
- Type vergrendeling: M12
- AC OK: ACIN > 0,55 X ACN (ACN = 90 V AC)
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Boorgat: Boorgat
- Stroomvoorzieningen voor laagspanning met gelijkstroomuitgang: Stroomvoorzieningen voor laagspanning met gelijkstroomuitgang
- Veiligheidsvoorschriften voor elektrische meet-, regel- en laboratoriumapparatuur: Veiligheidsvoorschriften voor elektrische meet-, besturings-, regel- en laboratoriumapparatuur
- Grenswaarden voor harmonische stromen: Grenswaarden voor harmonische stromen
- Beschermingsklassen door behuizing (IP-code): Beschermingsklassen door behuizing (IP-code)
- Soortnaam
Stroomvoorziening
- Ingangsspanning (max.)
240 V/AC
250 V/DC
- Uitgangsstroom (max.)
10 A
- Uitgangsstroom (max.) afgerond
10 A
- Ingangsspanning (min.)
100 V/AC
110 V/DC
- Afm.
(l x b x h) 53 x 136 x 240 mm
- Uitgangsspanning (max.)
24 V/DC
- Aansluiting
Connector
285 VA
IP67
- Veiligheidsklasse
I
- Bedrijfstemperatuur (max.)
70 °C
- Bedrijfstemperatuur (max.) (Derating)
70 °C
- Bedrijfstemperatuur (min.) (Derating)
60 °C
- Bedrijfstemperatuur (min.)
-25 °C
- Bedrijfstemperatuur
-25 °C tot +70 °C
- Breedte
136 mm
- Hoogte
240 mm
53 mm
- Type
TRIO-PS67/1AC/24DC/10/M12
- Diepte
53 mm
- Inbouwhoogte
240 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564044 Phoenix Contact 1111634 Stroomvoorziening 24 V/DC 10 A 285 VA
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564044 Phoenix Contact 1111634 Stroomvoorziening 24 V/DC 10 A 285 VA
Omschrijving
Primair geschakelde voeding TRIO Power, M12-ronde connector, wandmontage, ingang: 1-fasig, uitgang: 24 V DC / 10 A.
