Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Overspanningsbeveiliging 2.5 kA 1 stuk(s) kopen ? Conrad Electronic

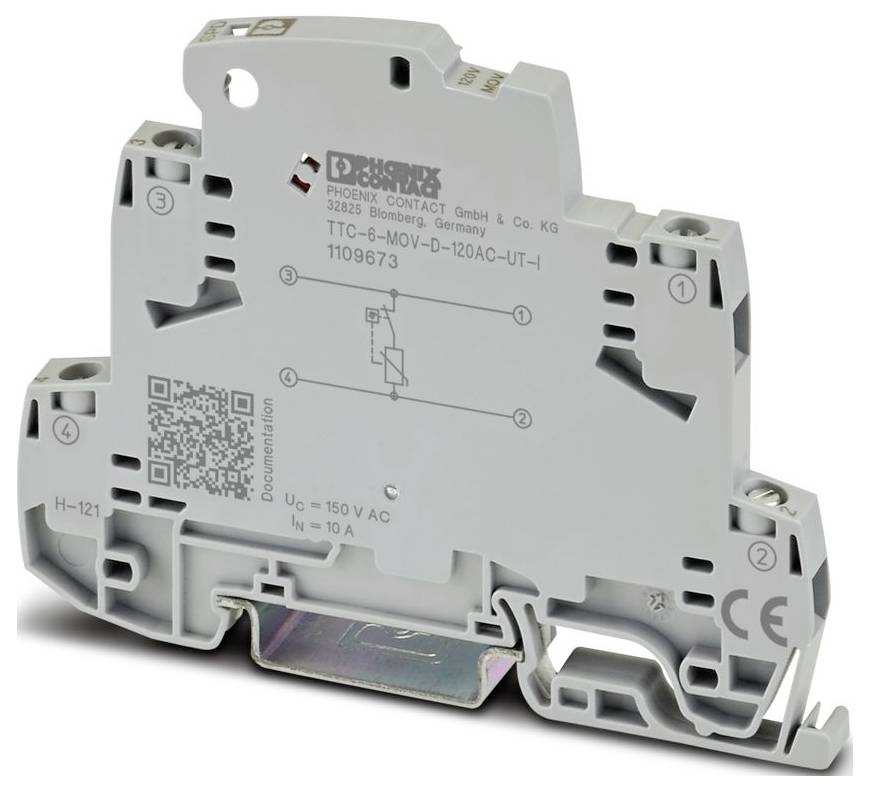

Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Overspanningsbeveiliging 2.5 kA 1 stuk(s)-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar wo. 7 okt.

28 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 15,69 / Stuk)

€ 15,69

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: TERMITRAB compleet
IEC-TESTKLASSE: C1;C2;C3
Model: montagerailmodule eendelig
Melding overspanningsbeveiliging defect: Optisch
NOMINALE SPANNING UN: 120 V AC
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 6,2 mm
Hoogte: 92 mm
Diepte: 69,5 mm (incl. draagrail 7,5 mm)
Kleur: Grijs (RAL 7042)
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PBT
Mechanische gegevens: Mechanische gegevens
Open zijwand: Ja
Werkingsrichting: Line-line
Hoogste permanente spanning UC: 150 V DC;150 V AC
Nominale stroom: 10 A (60 °C)
Werkende werkzame stroom IC bij UC: ≤ 100 µA
Beschermingslijmstroom IPE: ≤ 100 µA
Beschermingsniveau omhoog (ader-ader): ≤ 200 V (C1 - 800 A);≤ 500 V (C2 - 5 kV);≤ 380 V (C3 - 25 A);≤ 380 V (C3 - 35 A)
Capaciteit (ader-ader): 5 NF
Weerstand per pad: ≤ 100 mΩ
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (met einddeksel)
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m (amsl)
Normen/bepalingen: En 61643-21
Opmerking: 2001 + A1:2009 + A2:2013
Montagemethode: draagrail: 35 mm
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaal: PBT
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Aderparen per module: 1
EN 61643-21: EN 61643-21
Nominale lekstroom in (8/20) µs (ader-ader): 2,5 kA
Responsietijd ta (ader-ader): ≤ 25 ns
Invuldemping AE, sym.: type. 0,3 dB (≤ 300 kHz / 150 Ω)
Grensfrequentie fg (3 dB), sym. In het 150 Ω-systeem: type. 1 MHz
Schokbestendigheid (ader-ader): C1 - 800 A;C2 - 2,5 kA;C3 - 35 A.
