Phoenix Contact 1065976 Stroomvoorziening 24 V/DC 8 A 285 VA kopen ? Conrad Electronic

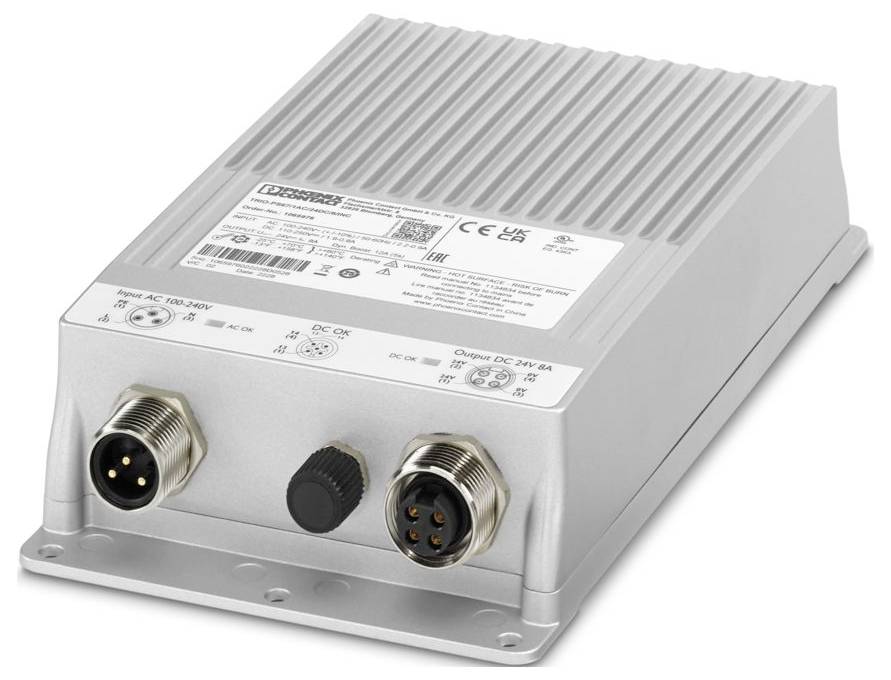

Phoenix Contact 1065976 Stroomvoorziening 24 V/DC 8 A 285 VA-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 6 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 252,07 / Stuk)

€ 252,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Stroomvoorziening

Uitgang 24 V/DC / 8 A
Vermogen 285 VA
Connector

Technische specificaties

Productfamilie: TRIO Power
Aantal polen: 5
Aansluitmethode: M12-ronde connector
Breedte: 136 mm.
Hoogte: 240 mm
Diepte: 53 mm
Kleur: groen
Omgevingsomstandigheden: Omgevingsomstandigheden
Veiligheidsklasse: IP67
Omgevingstemperatuur (bedrijf): -25 °C- 70 °C (DERATING > 60 °C: 2,5 %/K)
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-6-3
Montagewijze: wandmontage
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: Overspanningscategorie
Verontreinigingsgraad: 2 (IEC 61010-1)
Toegestane luchtvochtigheid (in bedrijf): ≤ 100 % (bij 25 °C, geen condensatie)
Trilling (werking): < 15 Hz, amplitude ±2,5 mm (conform IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min.
Frequentiebereik: 0,15 MHz ... 80 MHz
Etikettering: UL/C-UL listed UL 61010-2-201
Diameter: 5,6 mm
Beschermingsklasse: I
Frequentie: 50 Hz
Ingangsnominaal spanningsbereik: 110 V DC ... 250 V/DC:
Ingangsspanningsbereik: 110 V DC ... 250 V DC ±10 %
Spanningsbestendigheid max.: ≤ 300 V AC 15 s
Inschakelstroomstoot: ≤ 25 A (typisch voorbeeld)
Inschakelstroomstootintegraal (I2t): < 0,5 A2s
Inschakelstroomstootbegrenzing: type. 25 A (na 1 ms)
Netuitvaltijd: > 15 ms
Stroomverbruik: 1,9 A (110 V/DC), 0,8 A (250 V/DC)
Nominaal vermogen: 285 VA
Inschakeltijd: < 1 sec.
Invoerzekering: 6,3 A (intern (apparaatbeveiliging))
Selectie van geschikte zekering voor de ingangsbeveiliging: 6 A ... 16 A (US/CAN: branch circuit protection 20 A) (karakteristiek B, C, D, K of vergelijkbaar)
Rendement: type. 91% (120 V AC);type. 92% (230 V AC)
NOMINALE UITGANGSSPANNING: 24 V DC ±1 % (SELV)
Nominale uitgangsstroom (IN): 8 A.
Dynamische boost (IDyn.boost): 12 A (5 s)
Beveiligd tegen kortsluiting: ja
Bestand tegen stationair gebruik: ja
Weerstand tegen terugspanning: ≤ 35 V DC
Beveiliging tegen overspanning bij uitgang (OVP): ≤ 30 V DC
Resterend deel: ≤ 10 mVSS
Stijgtijd: ≤ 12 ms (UOUT (10% ... 90 %)
Serieschakelbaarheid: Ja
Vermogensverlies onbelast maximaal: < 8 W (120 V AC);< 5 W (230 V AC)
Nominaal vermogen maximaal: < 18 W (120 V AC);< 14 W (230 V AC)
Parallelle schakelbaarheid: Ja, voor redundantie en prestatieverhoging
Afdekking (secundair): Elektronisch
Ingang: 2 kV (testscherpte 4 - symmetrisch);4 kV (testscherpte 4 - asymmetrisch)
Uitgang: 1 kV (testspanning 3 - symmetrisch);2 kV (testspanning 3 - asymmetrisch)
Signaal: 1 kV (testspanning 2 - asymmetrisch)
Signalisatiefypes: LED;potentiaalvrij signaalcontact
Default: Gesloten
Digitaal: 30 V AC 30 V DC 100 mA
Aantal fasen: 1
Isolatiespanning ingang/uitgang: 3 kV AC (typekeuring);1,5 kV AC (eenheidskeuring)
MTBF (IEC 61709, SN 29500): > 1200000 uur (25 °C);> 700000 uur (40 ° C);> 300000 uur (60 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Inbouwmaat: Inbouwmaat
Beschermende lak: nee
Brandbaarheidsklasse conform UL 94 (behuizing/klemmen): V0
Materiaal behuizing: metaal
Gebruikshoogte: ≤ 4000 m (> 2000 m, derating: 10 %/1000 m)
Klimaatklasse: 4K26 (en 60721-3-4)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 100% (bij 25°C, geen condensatie)
Schok: 18 ms, 30 g, afhankelijk van de ruimtelijke richting (volgens IEC 60068-2-27)
En 61010-1: III (≤ 2000 m);II (≤ 4000 m)
Standaardaanduiding: Beschermingssoorten door behuizing (IP-code)
Minimale beschermingsspanning: Minimale beschermingsspanning
UL: UL
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn: Conformiteit met NSR-richtlijn 2014/35/EU
Geleide emissie van storende invloeden: Door de geleiding geleide emissie
Straling van de horsmakreel: Straling van de horsmakreel
Statische ontlading: Statische ontlading
Contactontlading: 6 kV (testniveau 3)
Opmerking: Criterium A.
Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
Testdikte: 10 V/m (testscherpte 3)
Snelle transiënten (burst): Snelle transiënten (burst)
Belasting van de schokspanning (surge): Belasting van de schokspanning (surge)
Geleide beïnvloeding: Geleide beïnvloeding
Spanning: 230 V AC
Spanningsdalingen: Spanningsdalingen
Spanningsonderbreking: 0%
Criteria: Criteria
Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
Criterium C: Tijdelijke verslechtering van het bedrijfsgedrag, die het apparaat zelf kan corrigeren of door bediening van de bedieningselementen kan worden hersteld.
Omgevingstemperatuur (starttype getest): -40 °C.
AC-bedrijf: AC-bedrijf
Vorm van het netwerk: Sternetwerk (TN, TT, IT (PE))
Standaard netspanning: 120 V AC;230 V AC
Spanningssoort van de voedingsspanning: DC
Frequentiebereik AC: 50 Hz ... 60 Hz ± 10 %
Frequentiebereik (FN): 50 Hz ... 60 Hz ± 10 %
Veiligheidsschakeling: Beveiliging tegen transiënoverspanning | varistor
Arbeidsfactor (cos phi): > 93
Lekstroom tegen PE: < 3,5 mA
DC-bedrijf: DC-bedrijf
Derating: > 60 °C ... 70 °C (2,5 %/K)
Regelafwijking: < 1% (lastverandering statisch 10% ... 90%);< 3% (lastverandering dynamisch 10% ... 90%, 10 Hz);< 0,1% (verandering ingangsspanningsbereik ±10%)
Uitgangsvermogen: 192 W;288 W.
Inbouwafstand rechts/links: 10 mm / 10 mm
Inbouwafstand boven/onder: 0 mm / 100 mm
Harmonische stromen: Harmonische stromen
Aantal perioden: 1 periode
Uitvoering van de behuizingen: Aluminium (AlMg3)
Storingsemissie: Emissie van storende invloeden
Immuniteit: Immuniteit volgens en 61000-6-1 (woonruimte), en 61000-6-2 (industrieel gebied)
Uitschakelspanning: < 95 V DC
Signaal: DC OK: Signaal: DC OK
Schakelspanning: maximaal 30 V AC/DC
Continustroom: 100 mA
Signaaluitgang: LED-statusindicatie: Signaaluitgang: LED-statusindicatie
Naam signalering: DC OK
Statusweergave: LED
Ingang/uitgang: Asymmetrisch
Draadloze storingsspanning conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer
Draadloze storingsstraling conform en 55011: En 55011 (en 55022) klasse B toepassingsgebied industrie en woonkamer
Elektrische veiligheid: Elektrische veiligheid
Veilige scheiding: Veilige scheiding
Inschakelspanning: ≥ 95 V DC
Signaal relais 13/14: Signaal relais 13/14
Codering: A
Type vergrendeling: M12
AC OK: ACIN > 0,55 X ACN (ACN = 90 V AC)
DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
Boorgat: Boorgat
Stroomvoorzieningen voor laagspanning met gelijkstroomuitgang: Stroomvoorzieningen voor laagspanning met gelijkstroomuitgang
Veiligheidsvoorschriften voor elektrische meet-, regel- en laboratoriumapparatuur: Veiligheidsvoorschriften voor elektrische meet-, besturings-, regel- en laboratoriumapparatuur
Grenswaarden voor harmonische stromen: Grenswaarden voor harmonische stromen
Beschermingsklassen door behuizing (IP-code): Beschermingsklassen door behuizing (IP-code)

Soortnaam: Stroomvoorziening

Ingangsspanning (max.): 240 V/AC
250 V/DC

Uitgangsstroom (max.): 8 A

Uitgangsstroom (max.) afgerond: 8 A

Ingangsspanning (min.): 100 V/AC
110 V/DC

Afm.: (l x b x h) 53 x 136 x 240 mm

Uitgangsspanning (max.): 24 V/DC

Aansluiting: Connector

: 285 VA

: IP67

Veiligheidsklasse: I

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (max.) (Derating): 70 °C

Bedrijfstemperatuur (min.) (Derating): 60 °C

Bedrijfstemperatuur (min.): -25 °C

Bedrijfstemperatuur: -25 °C tot +70 °C

Breedte: 136 mm

Hoogte: 240 mm

: 53 mm

Type: TRIO-PS67/1AC/24DC/8/INC

Diepte: 53 mm

Inbouwhoogte: 240 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562666 Phoenix Contact 1065976 Stroomvoorziening 24 V/DC 8 A 285 VA

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562666 Phoenix Contact 1065976 Stroomvoorziening 24 V/DC 8 A 285 VA

Omschrijving

Primair geschakelde voeding TRIO Power, 7/8" ronde connector, wandmontage, ingang: 1-fasig, uitgang: 24 V DC / 8 A.

De teksten voor dit artikel zijn automatisch vertaald.
