Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspanningsbeveiliging 5 kA Piece 1 stuk(s) kopen ? Conrad Electronic

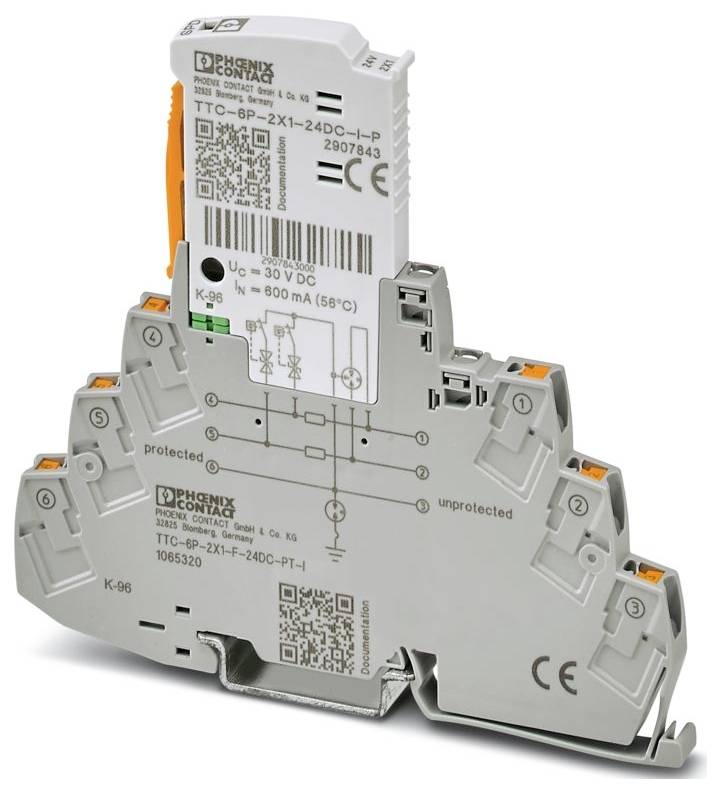

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspanningsbeveiliging 5 kA Piece 1 stuk(s)-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

197 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: TERMITRAB compleet
IEC-TESTKLASSE: C1;C2;C3;D1
Model: DIN-railmodule tweedelig insteekbaar
Melding overspanningsbeveiliging defect: Optisch
NOMINALE SPANNING UN: 24 V DC
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 6,2 mm +0,1 mm
Hoogte: 105,8 mm
Diepte: 100 mm (incl. draagrail 7,5 mm)
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PBT
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Effectrichting: Line-line & line-signaal Ground/Shield & optioneel signaal Ground/Shield-Earth Ground
Hoogste permanente spanning UC: 30 V DC;21 V AC
Nominale stroom: 600 mA (56 °C)
Werkende werkzame stroom IC bij UC: ≤ 5 µA
Beschermingslijmstroom IPE: ≤ 1 µA
Totale lekstroom ITotal (8/20) µs: 10 kA
Beschermingsniveau omhoog (Ader-aarde): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA);≤ 1,1 kV (C3 - 25 A);≤ 1,15 kV (C3 - 100 A)
Weerstand per pad: 1,65 Ω ± 20 %
Vereiste voorzekering maximaal: 630 mA (FF)
Schokbestendigheid (Ader-aarde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A.
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 4000 m (amsl)
Normen/bepalingen: En 61643-21
Opmerking: 2001 + A1:2009 + A2:2013
Montagemethode: Draagrail: TH 35 - 7,5 mm
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaal: PBT
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Nominale lekstroom in (8/20) µs (aarde van de ader): 5 kA
Pulse-lekstroom Iimp (10/350) µs (Ader-aarde): 0,5 kA
Responsietijd ta (Ader-aarde): ≤ 100 ns
Aanvullende technische gegevens: Aanvullende technische gegevens
Kleur (stekker): Lichtgrijs (RAL 7035)
Kleur (basiselement): Grijs (RAL 7042)
Beschermingsniveau omhoog statisch (ader-aarde): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA)
Invuldemping AE, asym.: type. 0,3 dB (≤ 270 kHz / 150 Ω)
Tijd voor het terugstellen van de puls (Ader-aarde): ≤ 30 ms
Max. Totale lekstroom I totale max. (8/20) µs: 20 kA (1x)
EN 61643-21: EN 61643-21

Soortnaam: Overspanningsbeveiliging

Lekstroom: 5 kA

Uitvoering: DIN-railmodule tweedelig insteekbaar

: IP20

Fabrikantnr.: 1065320

Afm.: (b x h x d) 6.2 x 105.8 x 100 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Diepte: 100 mm

Inhoud: 1 stuk(s)

: Piece

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspanningsbeveiliging 5 kA Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Overspanningsbeveiliging 5 kA Piece 1 stuk(s)

Omschrijving

Overspanningsbeveiliging, bestaande uit veiligheidsstekker en basiselement, met geïntegreerde statusweergave voor twee signaaladers met gemeenschappelijk referentiepotentieel, bijv. Digitaal IN/OUT. Indirecte aarding via gasafleider. In veiligheidscirkels tot SIL 3 te gebruiken.

De teksten voor dit artikel zijn automatisch vertaald.
