Phoenix Contact 1015464 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 2.5 mm Inhoud: 250 stuk(s) kopen ? Conrad Electronic

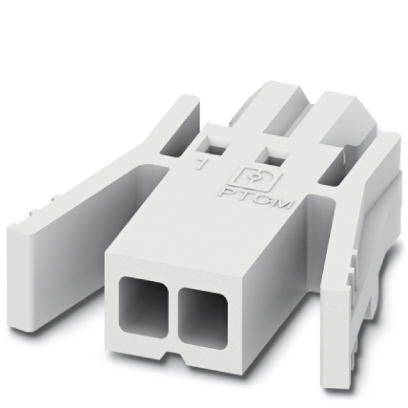

Een witte elektrische stekkerverbinding met twee openingen, geschikt voor gebruik in elektronische projecten of apparaattechniek.

Afbeelding vergelijkbaar

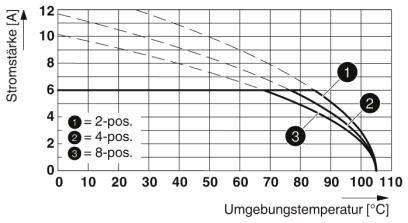

Diagram toont stroomsterkte versus omgevingstemperatuur. Drie krommen voor verschillende posities: 2-pos., 4-pos., 8-pos. Stroomsterkte daalt naarmate de temperatuur stijgt.

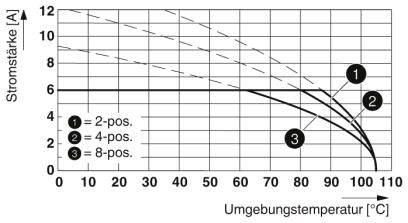

'Diagram toont stroomsterkte [A] ten opzichte van omgevingstemperatuur [°C] voor 2, 4 en 8 posities. Curves dalen met toenemende temperatuur.'

1/3

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

2.5 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 9 okt.

27 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 250 stuk(s))

Set(s)

Totaal (€ 0,21 / Stuk)

€ 52,88

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 250 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 2

Technische specificaties

Aantal aansluitingen: 2
Nominale diameter: 0.75 mm²
Isolatiemateriaalgroep: I
Ontwerpspanningspiek (III/3): 2,5 kV
Stekkersysteem: COMBICON COMPACT PTSM
Aantal potentialen: 2
Bouwhoogte (hoogte zonder soldeerpin): 3,9 mm
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 3 N
Trek kracht per pool: ca. 2 N
Insteekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Rastermaat (RM): 2.5 mm

Totaal aantal polen: 2

Breedte: 29.46 mm

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Inhoud: 250 stuk(s)

AWG (max.): 18

AWG (min.): 26

Striplengte (max.): 4.5 mm

Afm.: (l x b x h) 16.2 x 29.46 x 3.9 mm

Aansluiting: Crimp

Fabrikantnr.: 1015464

Kleur (specifiek): Wit

Isolatiemateriaal: PA

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 3.9 mm

: 16.2 mm

Max. dwarsdoorsnede: 0.75 mm²

Min. dwarsdoorsnede: 0.14 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: PTCM 0,5/ 2-PL-2,5 WH

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2208952 Phoenix Contact 1015464 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2208952 Phoenix Contact 1015464 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Omschrijving

Witte uitvoering: kleurstabiel bij het solderen en in de toepassing. Hoog stroomdraagvermogen van 6 A bij zeer kleine afmetingen. Intuïtief te bedienen vergrendeling beschermt tegen onbedoelde scheiding. Voordelige aansluiting gecrimpter geleiders in grote aantallen. Gereedschappen voor het handmatig en geautomatiseerde krimpen optioneel verkrijgbaar.

De teksten voor dit artikel zijn automatisch vertaald.
