Phoenix Contact 1015244 Male behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 2.5 mm Inhoud: 250 stuk(s) kopen ? Conrad Electronic

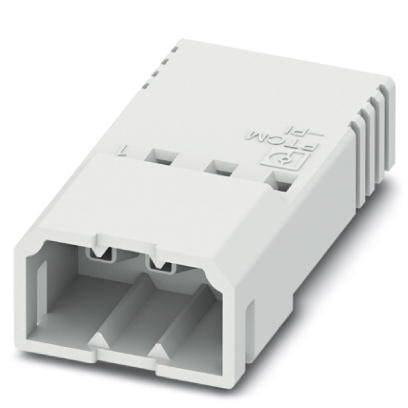

Een rechthoekige, witte kunststof stekker met twee naast elkaar liggende aansluitingen en verticale groeven aan de zijkanten.

Afbeelding vergelijkbaar

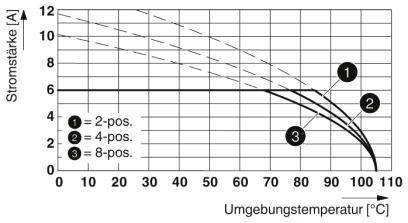

Diagram toont stroomsterkte tegen omgevingstemperatuur met drie curves voor '2-pos.', '4-pos.', '8-pos.'. Stroomsterkte neemt af bij hogere temperatuur.

1/2

Afbeelding vergelijkbaar

Soortnaam

Male behuizing (kabel)

Bouwtype

Stekker

Aantal rijen

Rastermaat (RM)

2.5 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar wo. 4 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 250 stuk(s))

Set(s)

Totaal (€ 0,43 / Stuk)

€ 107,43

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 250 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 4

Technische specificaties

Aantal aansluitingen: 4
Nominale diameter: 0.75 mm²
Isolatiemateriaalgroep: I
Ontwerpspanningspiek (III/3): 2,5 kV
Stekkersysteem: COMBICON COMPACT PTSM
Aantal potentialen: 4
Bouwhoogte (hoogte zonder soldeerpin): 5 mm
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 3 N
Trek kracht per pool: ca. 2 N
Insteekcycli: 25

Soortnaam: Male behuizing (kabel)

Bouwtype: Stekker

Aantal rijen: 1

Rastermaat (RM): 2.5 mm

Totaal aantal polen: 4

Breedte: 11.7 mm

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Inhoud: 250 stuk(s)

AWG (max.): 18

AWG (min.): 26

Striplengte (max.): 4.5 mm

Afm.: (l x b x h) 18.3 x 11.7 x 5 mm

Aansluiting: Crimp

Fabrikantnr.: 1015244

Kleur (specifiek): Wit

Isolatiemateriaal: PA

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 5 mm

: 18.3 mm

Max. dwarsdoorsnede: 0.75 mm²

Min. dwarsdoorsnede: 0.14 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: PTCM 0,5/ 4-PI-2,5 WH

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2208943 Phoenix Contact 1015244 Male behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2208943 Phoenix Contact 1015244 Male behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Omschrijving

Witte uitvoering: kleurstabiel bij het solderen en in de toepassing. Hoog stroomdraagvermogen van 6 A bij zeer kleine afmetingen. Geïnverteerde stekker met stiftcontacten voor vingerveilige uitgang uitgangen of vliegende kabel-verbindingen. Voordelige aansluiting gecrimpter geleiders in grote aantallen. Gereedschappen voor het handmatig en geautomatiseerde krimpen optioneel verkrijgbaar.

De teksten voor dit artikel zijn automatisch vertaald.
