Phoenix Contact 1015243 Male behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.5 mm Inhoud: 250 stuk(s) kopen ? Conrad Electronic

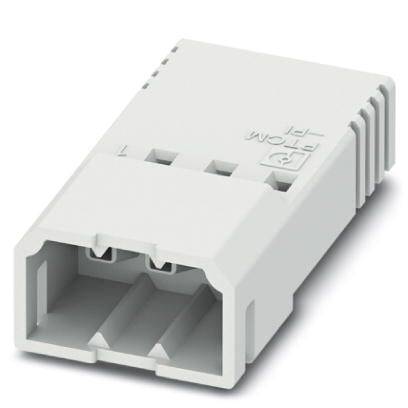

Een witte elektrische stekker, rechthoekig van vorm, voor twee contactpennen.

Afbeelding vergelijkbaar

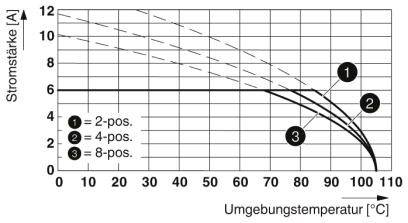

De grafiek toont de maximale stroomsterkte (A) afhankelijk van de omgevingstemperatuur (°C) voor 2-, 4- en 8-polige systemen.

1/2

Afbeelding vergelijkbaar

Soortnaam

Male behuizing (kabel)

Bouwtype

Stekker

Aantal rijen

Rastermaat (RM)

2.5 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 9 okt.

3 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 250 stuk(s))

Set(s)

Totaal (€ 0,35 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Slechts 3 Set(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 250 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 3

Technische specificaties

Aantal aansluitingen: 3
Nominale diameter: 0.75 mm²
Isolatiemateriaalgroep: I
Ontwerpspanningspiek (III/3): 2,5 kV
Stekkersysteem: COMBICON COMPACT PTSM
Aantal potentialen: 3
Bouwhoogte (hoogte zonder soldeerpin): 5 mm
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 3 N
Trek kracht per pool: ca. 2 N
Insteekcycli: 25

Soortnaam: Male behuizing (kabel)

Bouwtype: Stekker

Aantal rijen: 1

Rastermaat (RM): 2.5 mm

Totaal aantal polen: 3

Breedte: 9.2 mm

Nominale stroom: 6 A

Nominale stroom (afgerond): 6 A

Inhoud: 250 stuk(s)

AWG (max.): 18

AWG (min.): 26

Striplengte (max.): 4.5 mm

Afm.: (l x b x h) 18.3 x 9.2 x 5 mm

Aansluiting: Crimp

Fabrikantnr.: 1015243

Kleur (specifiek): Wit

Isolatiemateriaal: PA

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 5 mm

: 18.3 mm

Max. dwarsdoorsnede: 0.75 mm²

Min. dwarsdoorsnede: 0.14 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: PTCM 0,5/ 3-PI-2,5 WH

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2208942 Phoenix Contact 1015243 Male behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2208942 Phoenix Contact 1015243 Male behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Omschrijving

Witte uitvoering: kleurstabiel bij het solderen en in de toepassing. Hoog stroomdraagvermogen van 6 A bij zeer kleine afmetingen. Geïnverteerde stekker met stiftcontacten voor vingerveilige uitgang uitgangen of vliegende kabel-verbindingen. Voordelige aansluiting gecrimpter geleiders in grote aantallen. Gereedschappen voor het handmatig en geautomatiseerde krimpen optioneel verkrijgbaar.

De teksten voor dit artikel zijn automatisch vertaald.
