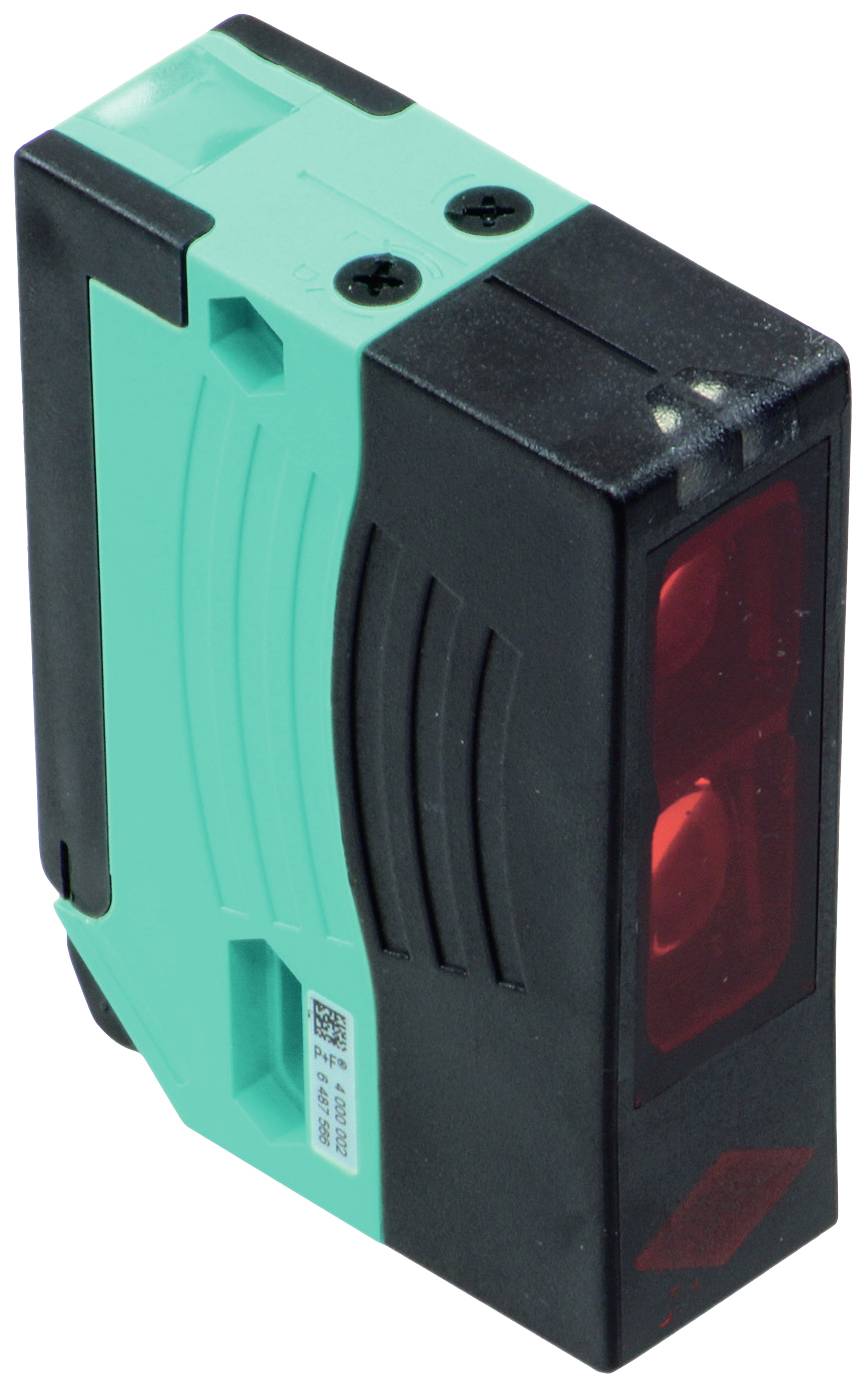

Pepperl+Fuchs RLK28-55-Z-2466/31/115d 204401 Reflecterende lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtsluis
Functie
Omschakelen (licht-AAN/donker-AAN)
Max. voedingsspanning
240 V DC/AC
Aansluiting
Stekker
Type
RLK28-55-Z-2466/31/115d
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 288,43 / Stuk)
€ 288,43
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Soortnaam
Reflecterende lichtsluis
- Type
RLK28-55-Z-2466/31/115d
- Functie
Omschakelen (licht-AAN/donker-AAN)
- Min. voedingsspanning
12 V DC/AC
- Max. voedingsspanning
240 V DC/AC
- Voedingsspanning
12 - 240 V DC/AC
- Response-tijd
20 ms
1x wisselcontact
- Uitgangen
Relais
- Schakelfrequentie
25 Hz
- Aansluiting
Stekker
- Materiaal (behuizing)
ABS
- Type zender
LED rood
- Golflengte
660 nm
21 m
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
25.8 mm
- Hoogte
88 mm
- Diepte
65.5 mm
- Afm.
(b x h x d) 25.8 x 88 x 65.5 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2627677 Pepperl+Fuchs RLK28-55-Z-2466/31/115d 204401 Reflecterende lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2627677 Pepperl+Fuchs RLK28-55-Z-2466/31/115d 204401 Reflecterende lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Omschrijving
Bedrijfsbereik: 0 - 17 m, lichtzender: LED, lichtsoort: Rood, wissellicht, 660 nm, Signaaluitgang: Relais, 1 wisselcontact, schakeltype: licht-/donkerschakelend, omschakelbaar (daarbij is de ene H/D-schakelaar alleen in werking als de andere zich in de stand „donkerschakelend” bevindt), aansluiting: 7-polige opbouwstekker, tot 250 V AC zonder kabeldoos, bedrijfsspanning: 12... 240 V AC/DC, OMGEVINGSTEMPERATUUR: -40... 60 °C (-40... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- bereik: 0... 17 m
- reflectorafstand: 0,05... 17 m
- grensbereik: 21 m |
- referentie-object: Reflector H85-2
- lichtzender: LED
- -lichtsoort: Rood, wissellicht, 660 nm
- polarisatiefilter: Ja
- lichtvlekdiameter: Ca. 290 mm op afstand van 17 m
- openingshoek: Zender 1°, | ontvanger 2°
- externe lichtgrens: 80000 luxkarakteristieke gegevens functionele veiligheid
- MTTFd: 600 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%aanduiding/bedieningselementen
- bedrijfsaanduiding: LED groen
- functieaanduiding: 2 LED's geel, branden bij vrije lichtstraal, knipperen bij onderschrijding van de functiereserve, uit bij stralingsonderbreking.
- Bedieningselementen: Gevoeligheidsregelaar (instelling tot < 25% van het werkbereik), licht-/donkerschakelaarelektrische gegevens
- bedrijfsspanning: 12... 240 V AC/DC
- opgenomen vermogen: ≤ 3,5 VAuitgang
- schakelwijze: licht-/donkerschakelend, omschakelbaar (daarbij is de ene H/D-schakelaar alleen in werking als de andere zich in de stand „donkerschakelend” bevindt).
- Signaaluitgang: Relais, 1 wisselcontact
- schakelspanning: Max. 250 V AC/DC
- schakelstroom: Max. 2 A
- schakelvermogen: DC: Max. 50 W AC: Max. 500 VA
- schakelfrequentie: 25 Hz
- reactietijd: 20 ms
- timerfunctie: GAN, GAN, GAB, GAN-IAB, GAN-GAN-GAB, Programmeerbaar | instelbereik 0,1... 10 s conformiteit
- productnorm: En 60947-5-2goedkeuringen en certificaten
- beschermingsklasse: II, nominale isolatiespanning ≤ 250 V AC bij verontreinigingsgraad 1-2 conform IEC 60664-1 uitgangscircuit op basis van het controlecircuit conform IEC 61140. | Let op! | veiligheidsklasse 2 is alleen geldig bij gesloten klemruimte.
- Omgevingsomstandigheden
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F)
- opslagtemperatuur: -40... 75 °C (-40... 167 °F)mechanische gegevens
- breedte behuizing: 25,8 mm
- hoogte behuizing: 88 mm
- diepte behuizing: 65,5 mm
- beschermingsklasse: IP65
- aansluiting: 7-polige opbouwstekker, tot 250 V AC zonder kabeldoos
- materiaal
- Behuizing: Kunststof ABS
- Lichtopening: Kunststof schijf
- massa: 180 g.
