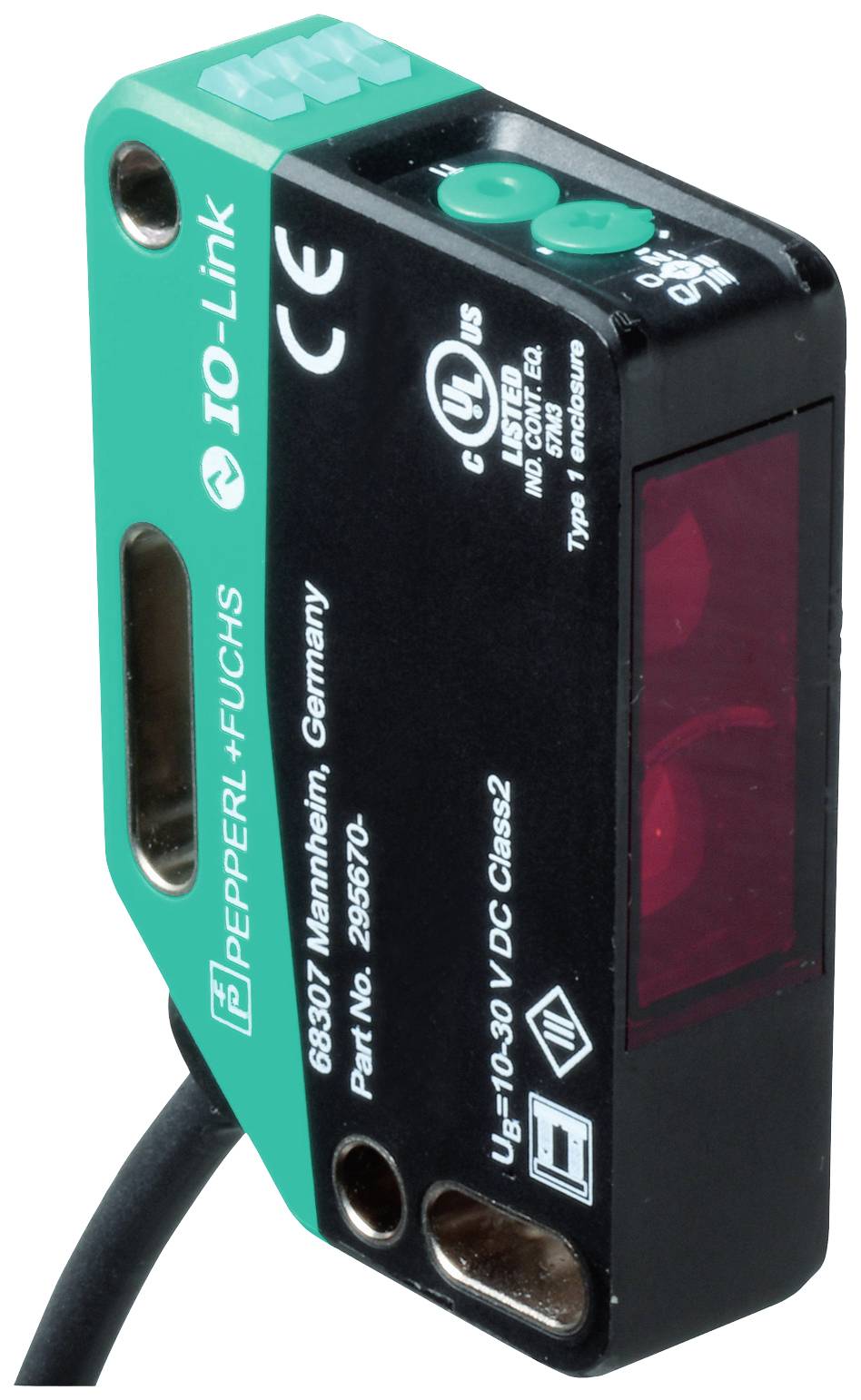

Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 295670-100187 Reflecterende lichtsluis Contrastdetectie 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtsluis
Functie
Contrastdetectie
Max. voedingsspanning
30 V/DC
Aansluiting
M8
Type
OBG8000-R201-EP-IO-0,3M-V3
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 173,55 / Stuk)
€ 173,55
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Soortnaam
Reflecterende lichtsluis
- Type
OBG8000-R201-EP-IO-0,3M-V3
- Functie
Contrastdetectie
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
1 ms
1 PNP
- Uitgangen
NPN, NO
PNP, NC
- Schakelfrequentie
500 Hz
- Aansluiting
M8
- Kabellengte
0.3 m
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
9 m
- Kenmerken
LED-weergave
- Min. temperatuur
-20 °C
- Max. temperatuur
60 °C
- Breedte
15 mm
- Hoogte
61.7 mm
- Diepte
41.7 mm
- Afm.
(b x h x d) 15 x 61.7 x 41.7 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2629292 Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 295670-100187 Reflecterende lichtsluis Contrastdetectie 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2629292 Pepperl+Fuchs OBG8000-R201-EP-IO-0,3M-V3 295670-100187 Reflecterende lichtsluis Contrastdetectie 1 stuk(s)
Omschrijving
Bedrijfsbereik: 0 - 5,6 m in Teach-bedrijf; 0... 8 m bij schakelaarstand „N”, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- bereik: 0... 5,6 m in Teach-bedrijf; 0... 8 m bij schakelaarstand „N”
- reflectorafstand: 0... 5,6 m in Teach-bedrijf; 0... 8 m bij schakelaarstand „N”
- grensbereik: 9 m
- referentieobject: Reflector H85-2
- lichtzender: LED
- -lichtsoort: Rood, wissellicht
- LED-risicogroepaanduiding: Vrije groep
- polarisatiefilter: Ja
- diameter lichtvlek: Ca. 170 mm op een afstand van 3,5 m
- openingshoek: Ca. 5°
- externe lichtgrens: En 60947-5-2: 18000 Lux-kenmerkgegevens functionele veiligheid
- MTTFd: 600 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
- bedieningselementen: Teach-in-toets
- bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodi
- contrastdetectieniveaus: 10% - schone, met water gevulde PET-flessen | 18% - flessen met helder glas | 40% - kleurenglas of niet-transparante materialen | instelbaar via draaischakelaarelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 25 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- IO-Link versie: 1.1
- Apparaatprofiel: Identificatie en diagnose | Smart sensor type 2.4
- apparaat-ID: 0x111A11 (1120785)
- overdrachtssnelheid: COM2
- (38,4 kbit/s) min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
- „SIO mode”-ondersteuning: Ja
- compatibel Masterport-type: Auitgang
- schakelwijze: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC NC / lichtschakelend, IO-Link |
- signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 500 Hz
- : Reactietijd: 1 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1
- CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet onderworpen aan toestemmingsvoorschriften en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F) |
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 15 mm
- hoogte behuizing: 61,7 mm
- diepte behuizing: 41,7 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtopening: PMMA
- massa: Ca. 51 g
- kabellengte: 0,3 m
