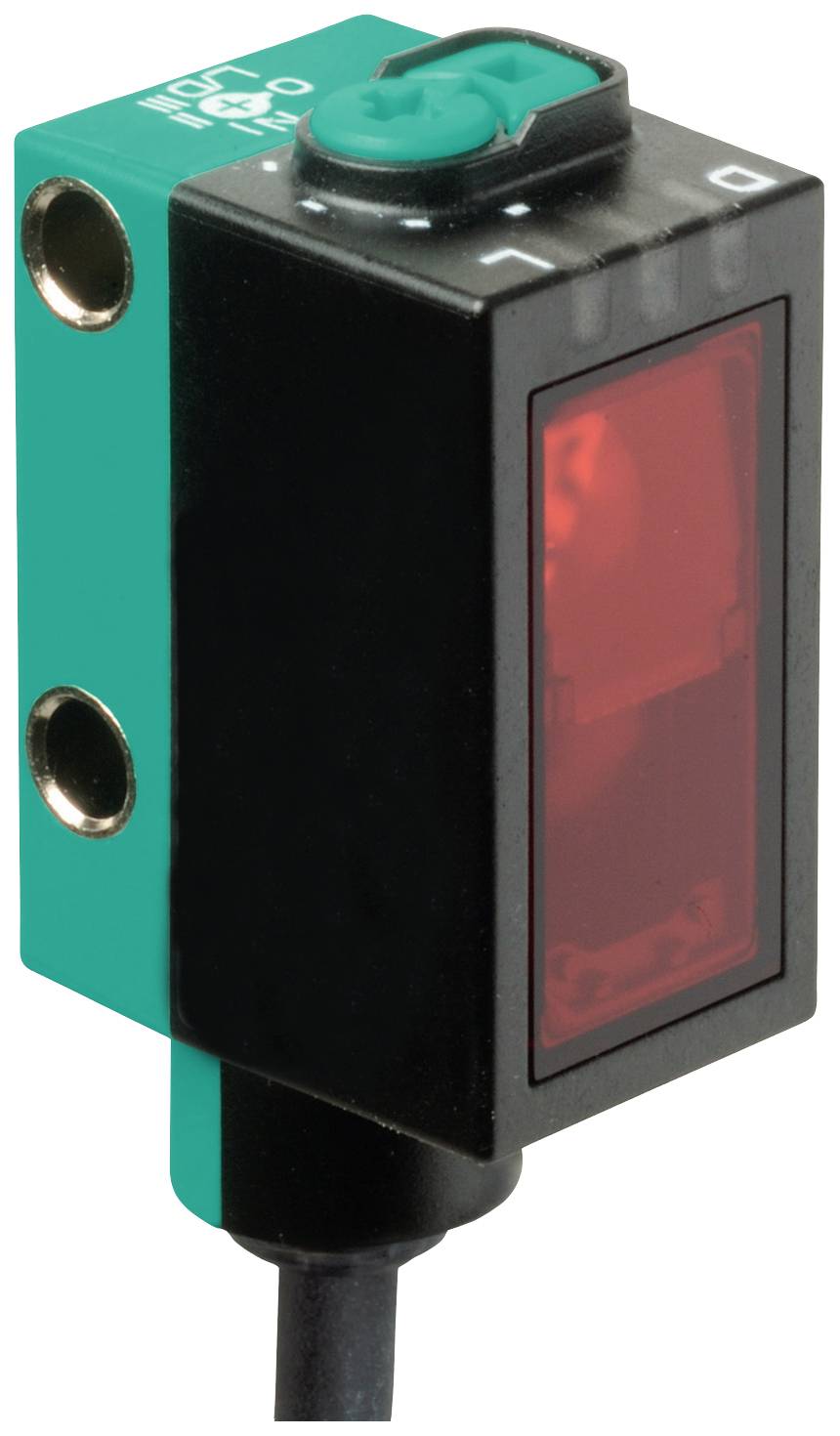

Pepperl+Fuchs OBG5000-R101-2EP1-IO 267075-100541 Reflecterende lichtsluis Teach-In 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Reflecterende lichtsluis
Functie
Teach-In
Max. voedingsspanning
30 V/DC
Aansluiting
Kabel
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 148,75 / Stuk)
€ 148,75
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
Piece
- Soortnaam
Reflecterende lichtsluis
- Type
OBG5000-R101-2EP1-IO
- Functie
Teach-In
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
1 ms
1x NC
- Uitgangen
NPN, NC
NPN, NO
PNP, NC
PNP, NO
- Schakelfrequentie
500 Hz
- Aansluiting
Kabel
- Kabellengte
2 m
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
6 m
- Kenmerken
LED-weergave
- Min. temperatuur
-20 °C
- Max. temperatuur
60 °C
- Breedte
13.9 mm
- Hoogte
33.8 mm
- Diepte
18.3 mm
- Afm.
(b x h x d) 13.9 x 33.8 x 18.3 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2628857 Pepperl+Fuchs OBG5000-R101-2EP1-IO 267075-100541 Reflecterende lichtsluis Teach-In 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628857 Pepperl+Fuchs OBG5000-R101-2EP1-IO 267075-100541 Reflecterende lichtsluis Teach-In 1 stuk(s)
Omschrijving
Bedrijfsbereik: 0 - 3,5 m in Teach-bedrijf; 0... 5 m bij schakelaarstand „N”, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = BK), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - BK: NPN NC / lichtschakelend, PNP NO NO / donkerschakelend, IO-Link /Q - WH: NPN NO NO NO NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, aansluiting: Vaste kabel 2 m, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- bereik: 0... 3,5 m in Teach-bedrijf; 0... 5 m bij schakelaarstand „N”
- reflectorafstand: 0... 3,5 m in Teach-bedrijf; 0... 5 m bij schakelaarstand „N”
- grensbereik: 6 m
- referentieobject: Reflector H85-2
- lichtzender: LED
- -lichtsoort: Rood, wissellicht
- LED-risicogroepaanduiding: Vrije groep
- lichtvlekdiameter: Ca. 170 mm op afstand van 3,5 m
- openingshoek: Ca. 5°
- externe lichtgrens: En 60947-5-2karakteristieke gegevens functionele veiligheid
- MTTFd: 600 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
- bedieningselementen: Teach-in-toets
- bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodi
- contrastdetectie: 10% - schone, met water gevulde PET-flessen | 18% - flessen met helder glas | 40% - glas of niet-transparante materialen | instelbaar via draaischakelaarelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 25 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = BK)
- overdrachtssnelheid: COM2 (38,4 kbit/s)
- IO-Link versie: 1.1
- min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
- SIO-mode ondersteuning: Ja
- apparaat ID: 0x110A07 (1116679)
- compatibel Masterport type: Auitgang
- schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - BK: NPN NC / lichtschakelend, PNP NO NO / donkerschakelend, IO-Link | /Q - WH: NPN NO NO NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend
- signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 500 Hz
- reactietijd: 1 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2goedkeuringen en certificaten
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type 1omgevingscondities
- omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 13,9 mm
- hoogte behuizing: 33,8 mm
- diepte behuizing: 18,3 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Vaste kabel 2 m
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtopening: PMMA
- massa: Ca. 36 g
- kabellengte: 2 m.
