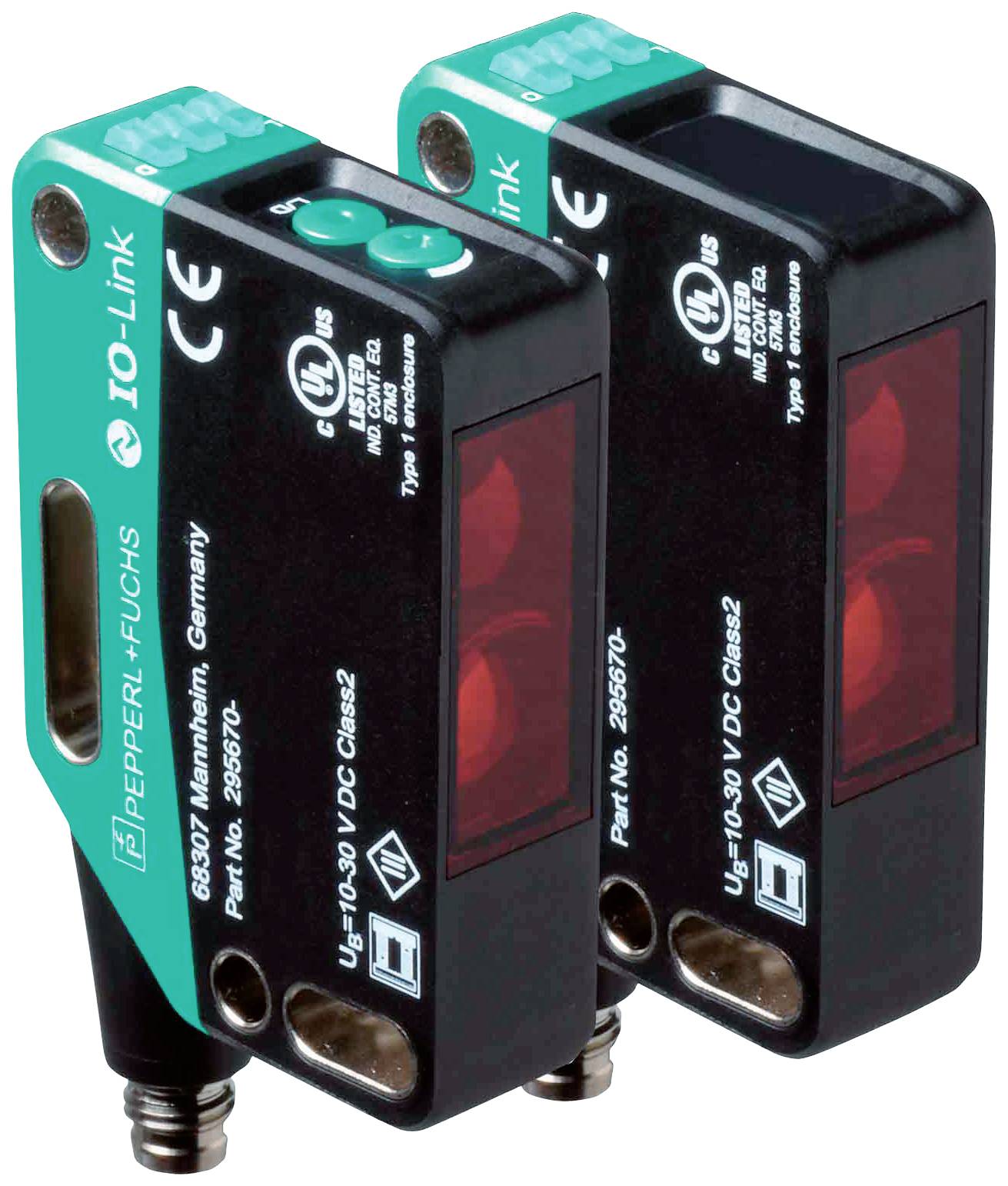

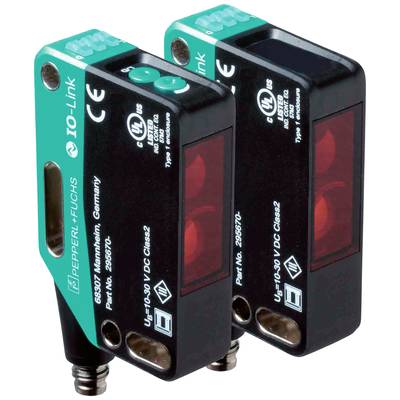

Pepperl+Fuchs OBE25M-R201-S2EP-IO-V31 301105 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Oneway-lichtsluis
Functie
Omschakelen (licht-AAN/donker-AAN)
Max. voedingsspanning
30 V/DC
Aansluiting
M8, 4-polig
Type
OBE25M-R201-S2EP-IO-V31
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 194,21 / Stuk)
€ 194,21
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Soortnaam
Oneway-lichtsluis
- Type
OBE25M-R201-S2EP-IO-V31
- Functie
Omschakelen (licht-AAN/donker-AAN)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
0.5 ms
1x NO
- Uitgangen
NPN, NC
NPN, NO
PNP, NC
PNP, NO
- Schakelfrequentie
1000 Hz
- Aansluiting
M8, 4-polig
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
33 m
- Kenmerken
Met achtergrond
- Min. temperatuur
-40 °C
- Max. temperatuur
70 °C
- Breedte
15 mm
- Hoogte
61.7 mm
- Diepte
41.7 mm
- Afm.
(b x h x d) 15 x 61.7 x 41.7 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2629311 Pepperl+Fuchs OBE25M-R201-S2EP-IO-V31 301105 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2629311 Pepperl+Fuchs OBE25M-R201-S2EP-IO-V31 301105 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Omschrijving
Bedrijfsbereik: 0 - 25 m, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de oprijtoets, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link /Q - Pin2: NPN NC NC / lichtschakelend, PNP NO NO NO / donkerschakelend, aansluiting: Apparaatstekker M8 x 1, 4-polig, 90° draaibaar, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Afzonderlijke componenten
- zender: OBE25M-R201-S-IO-V31
- ontvanger: OBE25M-R201-2EP-IO-V31algemene gegevens
- bereik: 0... 25 m
- grensbereik: 33 m
- lichtzender: LED
- -lichttype: Rood, wissellicht
- LED-risicogroepaanduiding: Vrije groep
- uitlijnhulp: LED rood (in ontvangeroptiek) | brandt constant bij stralingsonderbreking, | knippert bij bereiken van het schakelpunt, | uit bij bereiken van de functiereserve
- lichtvlekdiameter: Ca. 850 mm op een afstand van 25 m
- openingshoek: Ca. 2°
- externe lichtgrens: En 60947-5-2: 40000 luxkarakteristieke gegevens functionele veiligheid
- MTTFd: 462 a
- gebruiksduur (TM): 20 a
- diagnostische dekkingsgraad (DC): 60 %weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
- bedieningselementen: Ontvanger: Licht-/donkerschakelaar
- bedieningselementen: Ontvanger: Gevoeligheidsregelaarelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: Zender: ≤ 15 mA | ontvanger: ≤ 15 mA bij 24 V bedrijfsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- Apparaatprofiel: Identification and Diagnosis | Smart sensor: | ontvanger: Type 2.4 | zender: -
- Overdrachtssnelheid: COM2 (38,4 kbit/s)
- IO-Link versie: 1.1
- min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Zender: | Procesgegevensingang: 0 bit | Procesgegevensuitgang: 1 bit | ontvanger: | Procesgegevensingang: 2 bit | Procesgegevensuitgang: 2 bit
- SIO-mode ondersteuning: Ja
- apparaat ID: Zender: 0x111411 (1119249) | ontvanger: 0x111311 (1118993)
- compatibel Masterport-type: A
- testingang: Uitschakeling zender bij +uBuitgang
- schakelwijze: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link | /Q - Pin2: NPN NC NC / lichtschakelend, PNP NO NO NO / donkerschakelend
- signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- : DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 1000 Hz
- reactietijd: 0,5 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2goedkeuringen en certificaten
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1
- CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet onderworpen aan toestemmingsvoorschriften en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 15 mm
- hoogte behuizing: 61,7 mm
- diepte behuizing: 41,7 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Apparaatstekker M8 x 1, 4-polig, 90° draaibaar
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Zender: Ca. 44 g ontvanger: Ca. 44 g
