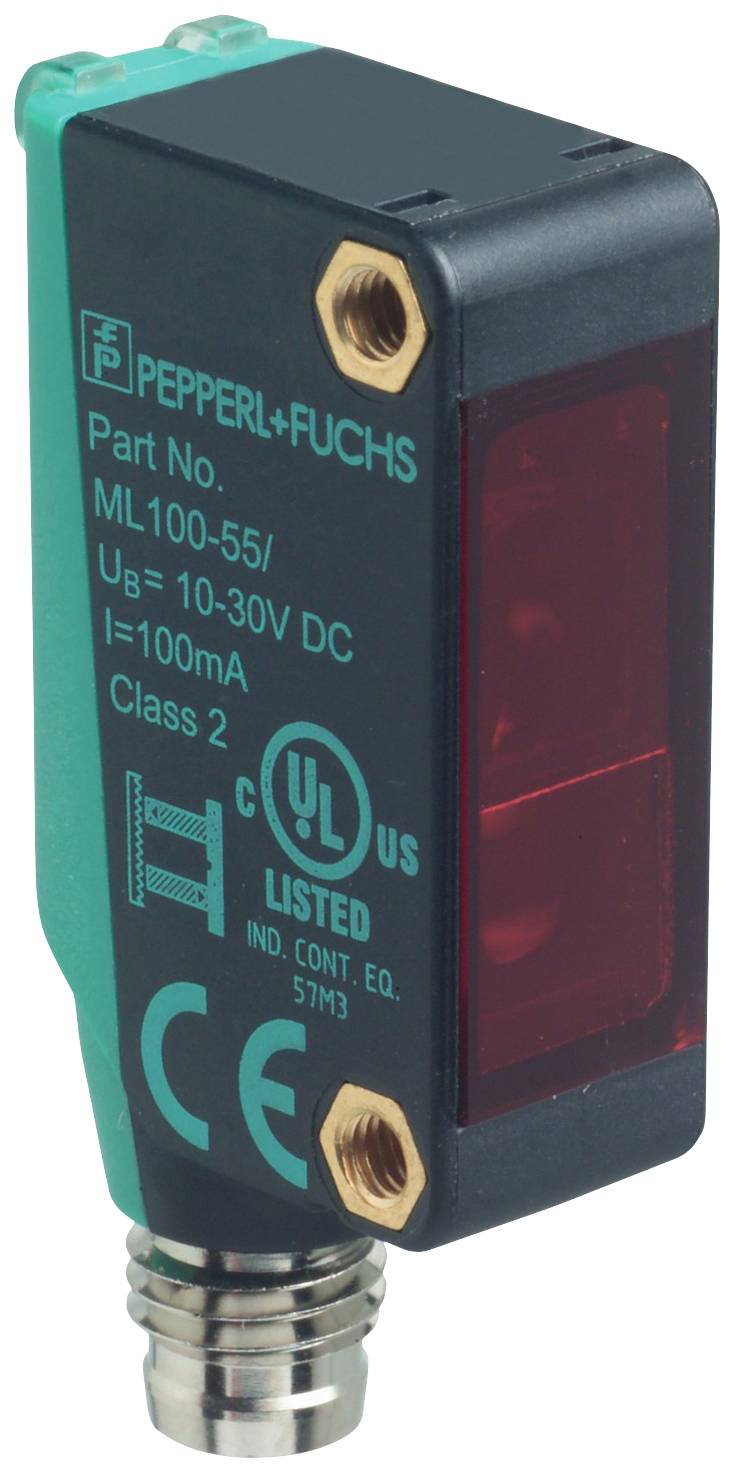

Pepperl+Fuchs ML100-55/59/98/103/154 258545 Reflecterende lichtsluis Donkerschakelend 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtsluis
Functie
Donkerschakelend
Max. voedingsspanning
30 V/DC
Aansluiting
M8
Type
ML100-55/59/98/103/154
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Soortnaam
Reflecterende lichtsluis
- Type
ML100-55/59/98/103/154
- Functie
Donkerschakelend
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
0.5 ms
1 PNP
- Uitgangen
PNP
- Schakelfrequentie
1000 Hz
- Aansluiting
M8
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
- Lichtuitval
Axiaal
7 m
- Min. temperatuur
-30 °C
- Max. temperatuur
60 °C
- Breedte
11 mm
- Hoogte
31 mm
- Diepte
20 mm
- Afm.
(b x h x d) 11 x 31 x 20 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2628915 Pepperl+Fuchs ML100-55/59/98/103/154 258545 Reflecterende lichtsluis Donkerschakelend 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628915 Pepperl+Fuchs ML100-55/59/98/103/154 258545 Reflecterende lichtsluis Donkerschakelend 1 stuk(s)
Omschrijving
Bedrijfsbereik: 0 - 5 m, lichtzender: LED, lichtsoort: Rood, wissellicht, signaaluitgang: 1 PNP-uitgang, Kortsluitvast, beveiligd tegen ompoling, open collector, schakeltype: Donkerschakelend, aansluiting: Apparaatstekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -30... 60 °C (-22... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- bereik: 0... 5 m
- reflectorafstand: 0,01... 5 m
- grensbereik: 7 m
- referentieobject: Reflector H50
- lichtzender: LED
- lichttype: Rood, wissellicht
- polarisatiefilter: Ja
- lichtvlekdiameter: Ca. 500 mm op een afstand van 7 m
- openingshoek: Ca. 4°
- lichtopening: Frontaal
- buitenlichtgrens: En 60947-5-2:2007+A1:2012kenmerken functionele veiligheid
- MTTFd: 860 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: Net aan (Power on)
- functieaanduiding: LED geel: Brandt bij ontvangst van de zendbalk; knippert bij onderschrijding van de functiereserve; uit bij stralingsonderbrekingelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -rimpel: Max. 10 %
- nullaststroom: < 20 mAuitgang
- schakeltype: Donkerschakelend
- signaaluitgang: 1 PNP-uitgang, kortsluitvast, beveiligd tegen ompoling, open collector
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 1000 Hz
- reactietijd: 0,5 msconformiteit
- productnorm: En 60947-5-2goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- UL-goedkeuring: CULus listed, Class-2-stroombron of UL-goedgekeurde netvoeding met beperkte spanningsuitgang met (evt. Geïntegreerde) zekering (max. 3.3 A conform UL248), type 1-behuizing
- CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet onderworpen aan toestemmingsvoorschriften en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -30... 60 °C (-22... 140 °F)
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 11 mm
- hoogte behuizing: 31 mm
- diepte behuizing: 20 mm
- beschermingsklasse: IP67
- aansluiting: Apparaatstekker M8 x 1, 3-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Ca. 10 g
- aanhaalmoment bevestigingsschroeven: 0,6 Nm
