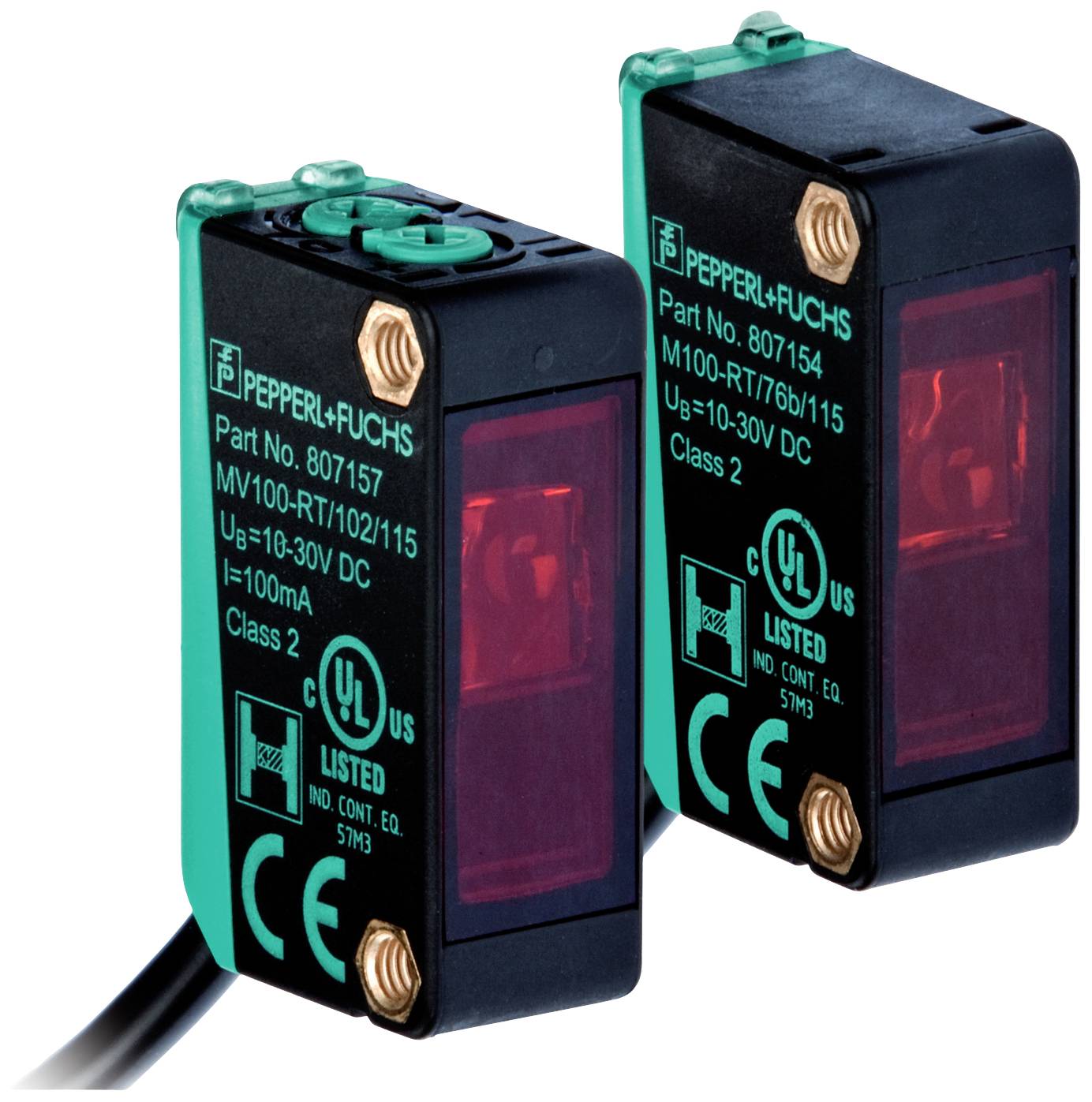

Pepperl+Fuchs M100/MV100-6757/103/115 275537 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Oneway-lichtsluis
Functie
Omschakelen (licht-AAN/donker-AAN)
Max. voedingsspanning
30 V/DC
Aansluiting
Kabel
Type
M100/MV100-6757/103/115
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 132,22 / Stuk)
€ 132,22
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Soortnaam
Oneway-lichtsluis
- Type
M100/MV100-6757/103/115
- Functie
Omschakelen (licht-AAN/donker-AAN)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
0.5 ms
- Uitgangen
PNP
- Schakelfrequentie
1000 Hz
- Aansluiting
Kabel
- Kabellengte
2 m
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
2 m
- Kenmerken
LED-weergave
- Min. temperatuur
-30 °C
- Max. temperatuur
60 °C
- Breedte
11 mm
- Hoogte
31 mm
- Diepte
20 mm
- Afm.
(b x h x d) 11 x 31 x 20 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2628781 Pepperl+Fuchs M100/MV100-6757/103/115 275537 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628781 Pepperl+Fuchs M100/MV100-6757/103/115 275537 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Omschrijving
Bedrijfsbereik: 0 - 1,5 m, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 1 PNP-uitgang, Kortsluitvast, beveiligd tegen ompoling, open collector, schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: Lichtschakelend, aansluiting: Vaste kabel 2 m, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -30... 60 °C (-22... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Afzonderlijke componenten
- zender: M100-6757/76a/115
- ontvanger: MV100-6757/103/115algemene gegevens
- bereik: 0... 1,5 m
- grensbereik: 2 m
- lichtzender: LED
- -lichttype: Rood, wissellicht
- lichtvlekdiameter: Ca. 0,14 m op een afstand van 2 m
- openingshoek: Ca. 2°
- lichtopening: Frontaal
- externe lichtgrens: En 60947-5-2kenmerken functionele veiligheid
- MTTFd: 860 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: Net aan (Power on)
- functieaanduiding: Ontvanger: LED geel, brandt bij vrije lichtstraal, knippert bij onderschrijding van de functiereserve; uit bij stralingsonderbreking
- bedieningselementen: Gevoeligheidsregelaar
- bedieningselementen: Licht-/donkeromschakelaarelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- rimpel: Max. 10%
- nullaststroom: Zender: ≤ 15 mA | ontvanger: ≤ 8 mAingang
- testingang: Uitschakeling zender bij +uBuitgang
- schakelwijze: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: Lichtschakelend
- signaaluitgang: 1 PNP-uitgang, kortsluitvast, beveiligd tegen verkeerde polariteit, open collector
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 1000 Hz
- reactietijd: 0,5 msconformiteit
- productnorm: En 60947-5-2goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- UL-goedkeuring: CULus listed, Class-2-stroombron of UL-goedgekeurde netvoeding met beperkte spanningsuitgang met (evt. Geïntegreerde) zekering (max. 3,3 A conform UL248), type-1-behuizing
- CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -30... 60 °C (-22... 140 °F)
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 11 mm
- hoogte behuizing: 31 mm
- diepte behuizing: 20 mm
- beschermingsklasse: IP67
- aansluiting: Vaste kabel 2 m
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Ca. 100 g (zender en ontvanger)
- aanhaalmoment bevestigingsschroeven: 0,6 Nm
- kabellengte: 2 m.
