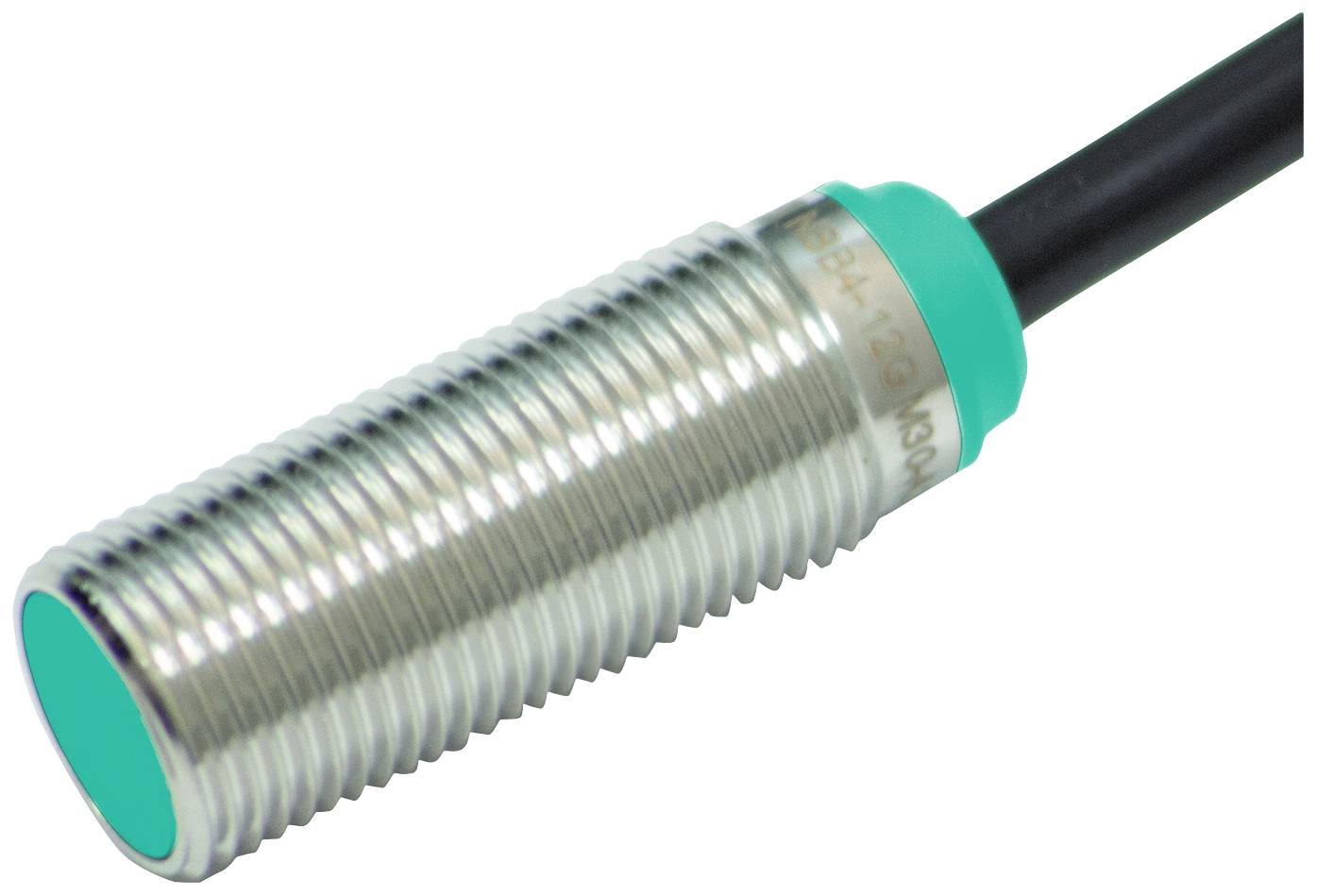

Pepperl+Fuchs Inductieve sensor PNP NBB4-12GM30-E2-5M
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Inductieve sensor
Max. voedingsspanning
36 V
Uitgangen
PNP
Schakelafstand (max.)
4 mm
Aansluiting
Kabel
Datasheet (PDF)
Technische specificaties
- Soortnaam
Inductieve sensor
- Type
NBB4-12GM30-E2-5M
- Min. voedingsspanning
5 V
- Max. voedingsspanning
36 V
- Voedingsspanning
5 - 36 V
- Uitgangen
PNP
- Schakelafstand (max.)
4 mm
- Aansluiting
Kabel
1x NO
IP68
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
Documenten en downloads
Datablad
Datablad 2628136 Pepperl+Fuchs Inductieve sensor PNP NBB4-12GM30-E2-5M
Omschrijving
Schakelafstand: 4 mm, inbouw: Vlak, schakelfunctie: NO (NO), uitgangstype: PNP, bedrijfsspanning: 5... 36 V, bedrijfsstroom: 0... 200 mA
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- schakelfunctie: NO (NO)
- uitgangstype: PNP
- schakelafstand: 4 mm
- inbouw: Vlak
- uitgangspolariteit: DC
- beveiligde schakelafstand: 0... 3,24 mm
- bedieningselement: Bouwstaal, bijv. 1.0037, S235JR (voorheen St37-2) | 12 mm x 12 mm x 1 mm
- reductiefactor Ral: 0,4
- reductiefactor RCu: 0,35
- reductiefactor RV2A (1.4301) : 0,79
- reductiefactor RMS: 0,49
- uitgangswijze: 3-draadskenmerkgegevens
- bedrijfsspanning: 5... 36 V
- schakelfrequentie: 0... 2550 Hz
- hysterese: type. 5%
- ompoolbeveiliging: Beveiligd tegen ompoling
- tegen kortsluiting: Klokkend
- spanningsval: ≤ 1 V
- bedrijfsstroom: 0... 200 mA
- reststroom: Max. 20 μA
- nullaststroom: ≤ 10 mA
- stand-by-verlaag: ≤ 10 ms
- schakeltoestand-indicatie: LED, geelkarakteristieke gegevens functionele veiligheid
- MTTFd: 1721 a
- gebruiksduur (TM): 20 a
- diagnostische dekkingsgraad (DC): 0%conformiteit
- LABS-conformiteit: VDMA 24364-C1/T100°C-Wnormconformiteit en conformiteit met de richtlijnen
- Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- beschermingsklasse: II.
- Nominale isolatiespanning: 36 V.
- Nominale stootspanningsbestendigheid: 500 V
- UL-goedkeuring: CULus listed, General Purpose, Class 2 Power Source
- CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -40... 85 °C (-40... 185 °F)
- opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
- aansluitmethode: Kabel
- behuizingsmateriaal: Messing, witte brons gecoat
- kopvlak: PBT, groen
- beschermingsgraad: IP68
- kabel
- Adereindhulzen: Ja
- Kabeldiameter: 4,3 mm ± 0,15 mm
- Buigradius: > 10 x kabeldiameter
- Materiaal: PVC
- Kleur: zwart
- Aantal aders: 3
- Aderdiameter: 0,34 mm2
- Lengte: 5 m
- massa: 151 g
- aanhaalmoment: 0... 10 Nmalgemene informatie
- meegeleverd: Wordt geleverd met 2 moeren met blokkeervertanding
