PCE Instruments Ultrasone sensor PCE-TDS 200 SML-ICA Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Box
Soortnaam
Ultrasone sensor
Min. voedingsspanning
5 V
Max. voedingsspanning
5 V
Meetbereik (max.)
32 m/s
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 3.776,03
3
2% = € 92,13
€ 3.683,90
5
3% = € 128,76
€ 3.647,27
10
4% = € 153,30
€ 3.622,73
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 3.776,03 / Stuk)
€ 3.776,03
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Professional. Calibrated. Equipment. PCE-TDS 200 SML-ICA
- Meetbereik (min.): 0 m/s
- Meetbereik (max.): 32 m/s
- Voedingsspanning (bereik): 5 V
Extra services en acties
Technische specificaties
- Stroommeting
- Meetbereik ±32 m/s.
- Resolutie: 0,001 m/s
- Nauwkeurigheid
- DN ≥ 50 mm: ±1,5% v. MW. Voor snelheden > van 0,3 m/s.
- DN <50 mm: ±3,5% v. MW. Voor snelheden > van 0,3 m/s.
- Reproduceerbaarheid ±0,5% van de gemeten waarde
- PCE-TDS 200 S SENSORPAAR
- Buisdiameter DN 15 … 100 / 20 … 108 mm
- Afmeting 45 x 30 x 30 mm
- Temperatuurbestendigheid: -30 - 160 °C
- PCE-TDS 200 M SENSORPAAR
- Buisdiameter DN 50 … 700 / 57 … 720 mm
- Temperatuurbestendigheid: -30 - 160 °C
- PCE-TDS 200 L SENSORPAAR
- Buisdiameter DN 300 ... 6000 mm
- Afmeting 91 x 52 x 44 mm
- MEETMETHODE Z, V, N, W
- Medium
- Water
- Zeewater
- Oil
- Ruwe olie
- Methanol
- Ethanol
- Diesel
- Benzine
- Petroleum
- Door de gebruiker gedefinieerd (handmatige invoer van de geluidssnelheid van de Medium)
- Alle vloeistoffen met een onzuiverheden van <5 %
- Buismateriaal
- Koper CU
- Staal FE
- Roestvrij staal VA
- Aluminium al
- Messing me
- Gietijzer CI
- Ijzer FE
- Nikkel NI
- Titanium TI
- Zink zi
- Acryl AC
- Polyethyleen PE
- Polypropyleen PP
- Polyvinylchloride PVC
- Nylon NY
- Aangepast (handmatige invoer van de transversale geluidssnelheid van het buismateriaal)
- Binnenbekleding van de buis
- Geen voering
- Zelf in te stellen
- Epoxyhars
- Rubber
- Mortel
- Polystyreen PS
- Polyethyleen PE
- Polytetrafluorethyleen PTFE
- Polyurethaan PU
- Polypropyleen PP
- Aangepast (handmatige invoer van de longitudinale geluidssnelheid van de binnenbekleding van de buis)
- Meetparameters stroomsnelheid, volumestroom en volume
- Eenheden (maten) mm, in
- Eenheden (stroomsnelheid) m/s, ft/s
- Eenheden (volumestroom) m³, L, gal, igl, mgl, cf, bal, ib, ob
- Tijdweergave seconden, minuten, uren, dagen
- Eenheden (volume) m³, L, gal, igl, mgl, cf, bal, ib, ob
- Overige specificaties
- Display 2,8” LCD
- Eenheden metrisch / Imperial
- Menutalen Duits, Engels, Frans, Spaans, Italiaans, Nederlands, Portugees, Deens, Turks, Pools, Russisch, Chinees, Japans
- Bedrijfs- en opslagomstandigheden
- Temperatuur: -20 … +65 °C
- Luchtvochtigheid: 10 … 95 % RV, niet condenserend
- Datalogger 32 GB opslagcapaciteit / 10 miljoen meetpunten
- Interface USB (voor online meting, uitlezen van het interne geheugen en opladen van de accu)
- Beschermingsklasse: IP52
- Spanningsvoorziening
- Intern: LiPo-accu (3,7 V, 2500 mAh)
- Extern: USB 5 V DC, 500 mA
- Gebruiksduur ca. 10 uur
- Afmetingen 165 x 85 x 32 mm
- Gewicht 255 g
Box
- Soortnaam
Ultrasone sensor
- Type
PCE-TDS 200 SML-ICA
- Voedingsspanning
5 V
- Min. voedingsspanning
5 V
- Max. voedingsspanning
5 V
- Voedingsspanning
5 V
- Kenmerken
Met behuizing
Aansluitkap met 2 kabelschroeven
Aansluitkap met 2 steekverbinders
- Aansluiting
Vastgeschroefd
- Response-tijd
1 s
- Uitgangen
Analoog (spanning)
Analoog
Tweedraads
- Kleur behuizing
Zwart
- Materiaaleigenschap
Galvanisch verzinkt
Roestvast
- Materiaal (behuizing)
Polystereen (EPS)
Volledig kunststof
Rubber
Polymeer
Plastic
PTFE
Gemetalliseerd kunststof
- Kabellengte
5 m
- Nominale diameter
108 mm
- Min. medium temperatuur
-30 °C
- Max. medium temperatuur
160 °C
- Meetnauwkeurigheid ±
1.5 %
- Meetbereik (min.)
0 m/s
- Meetbereik (max.)
32 m/s
- Meetbereik
0 - 32 m/s
IP52
- Gewicht
255 g
- Min. omgevingstemperatuur
-20 °C
- Max. omgevingstemperatuur
65 °C
165 mm
- Breedte
32 mm
- Hoogte
85 mm
- Afm.
(l x b x h) 165 x 32 x 85 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
Documenten en downloads
Datablad
Datablad 3812897 PCE Instruments Ultrasone sensor PCE-TDS 200 SML-ICA Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812897 PCE Instruments Ultrasone sensor PCE-TDS 200 SML-ICA Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
Omschrijving
De ultrasone stroommeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5% v. MW. Bij een buisdiameter van DN ≥ 50, ±3,5 % v. MW. Bij een buisdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % v. MW. Is de ultrasone stroommeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren bij de ultrasone stroommeter is een installatiehulp beschikbaar. Bij de installatiehulp wordt grafisch de signaalkwaliteit van de ultrasone stroommeter weergegeven. Bovendien wordt grafisch weergegeven of de sensoren van de ultrasone stroommeter op de juiste afstand ten opzichte van elkaar zijn gepositioneerd. Om de stroom te meten met behulp van de ultrasone stroommeter, wordt na het invoeren van de buis- en mediumspecificaties de stroomsnelheid, volumestroom en het volume weergegeven. Bij de weergave van de meetwaarden zijn bij de ultrasone stroommeter de meest uiteenlopende eenheden beschikbaar. Bijvoorbeeld: M³, L, gal, igl, mgl, cf, bal, ib en ob.
Tijdens een meting is het mogelijk de meetwaarden via de datalogger-functie bij de ultrasone stroommeter te registreren. Hierbij kunnen start- en stopomstandigheden en het opslaginterval van 1 seconden tot 12 uur bij de ultrasone stroommeter worden ingesteld. Een geheugenpunt bevat bij de ultrasone stroommeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het ingebouwde geheugen van 32 GB bij de ultrasone stroommeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone stroommeter worden opgeslagen.

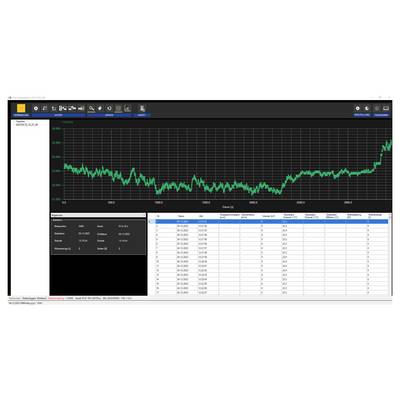

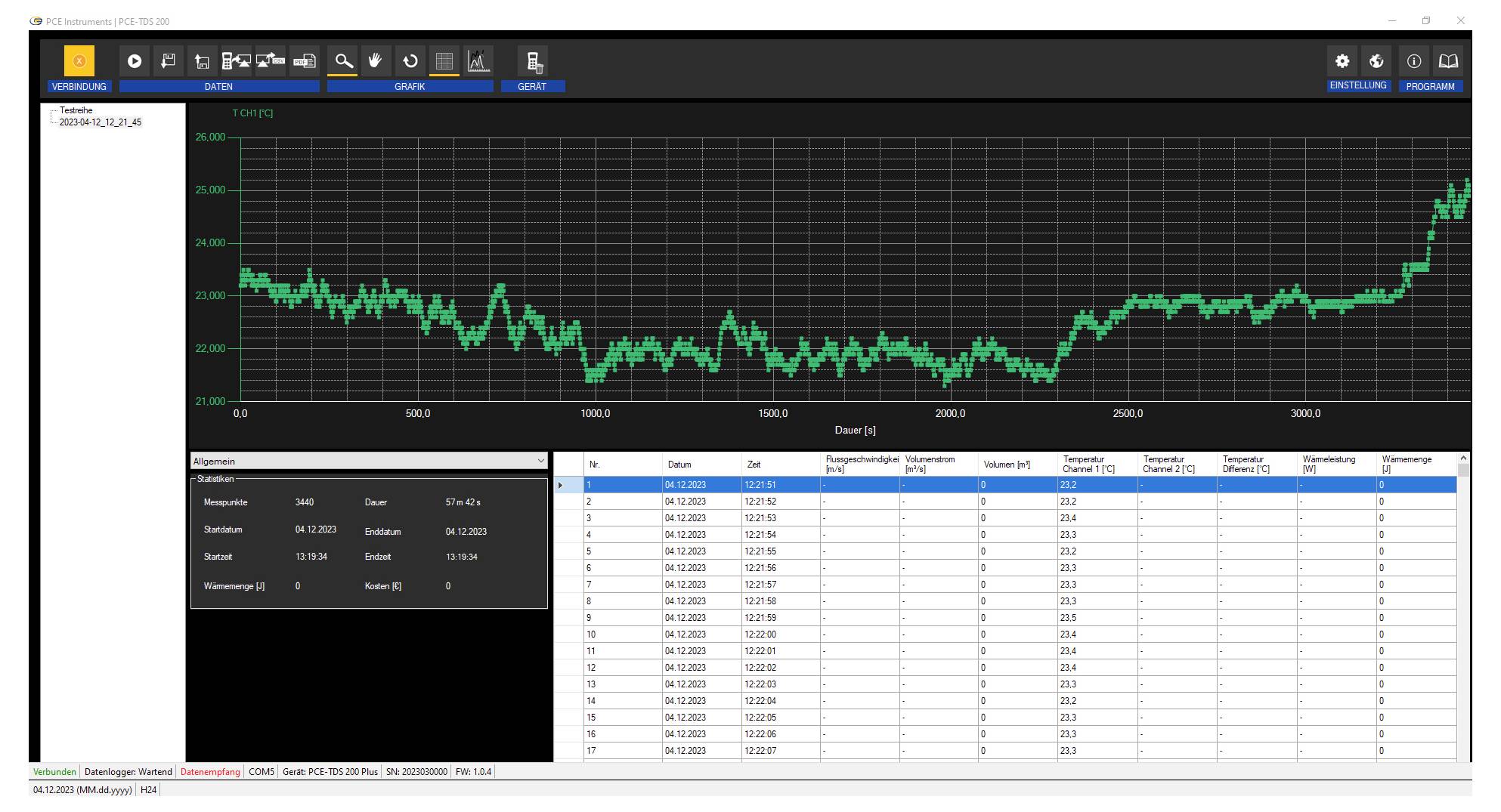

Met de optionele software kunnen de geregistreerde meetwaarden van de ultrasone stroommeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de ultrasone stroommeter tabellarisch en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de ultrasone stroommeter kunnen deze worden geëxporteerd in het .csv-bestandsformaat. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone stroommeter via de software worden ingesteld. Een live weergave van de meetwaarden van de ultrasone stroommeter is met de software ook mogelijk.
Om de hoeveelheid warmte met de ultrasone stroommeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone stroommeter worden aangesloten op de voor- en retour van een buizensysteem. Aan de hand van het temperatuurverschil en de gemeten stroomhoeveelheid kan de ultrasone stroommeter de hoeveelheid warmte bepalen. Indien nodig kan de ultrasone stroommeter de kosten simultaan berekenen en weergeven tijdens de meting, per warmteeenheid. Zo is de ultrasone stroommeter bijvoorbeeld van toepassing bij de controle van verwarmingsinstallaties.

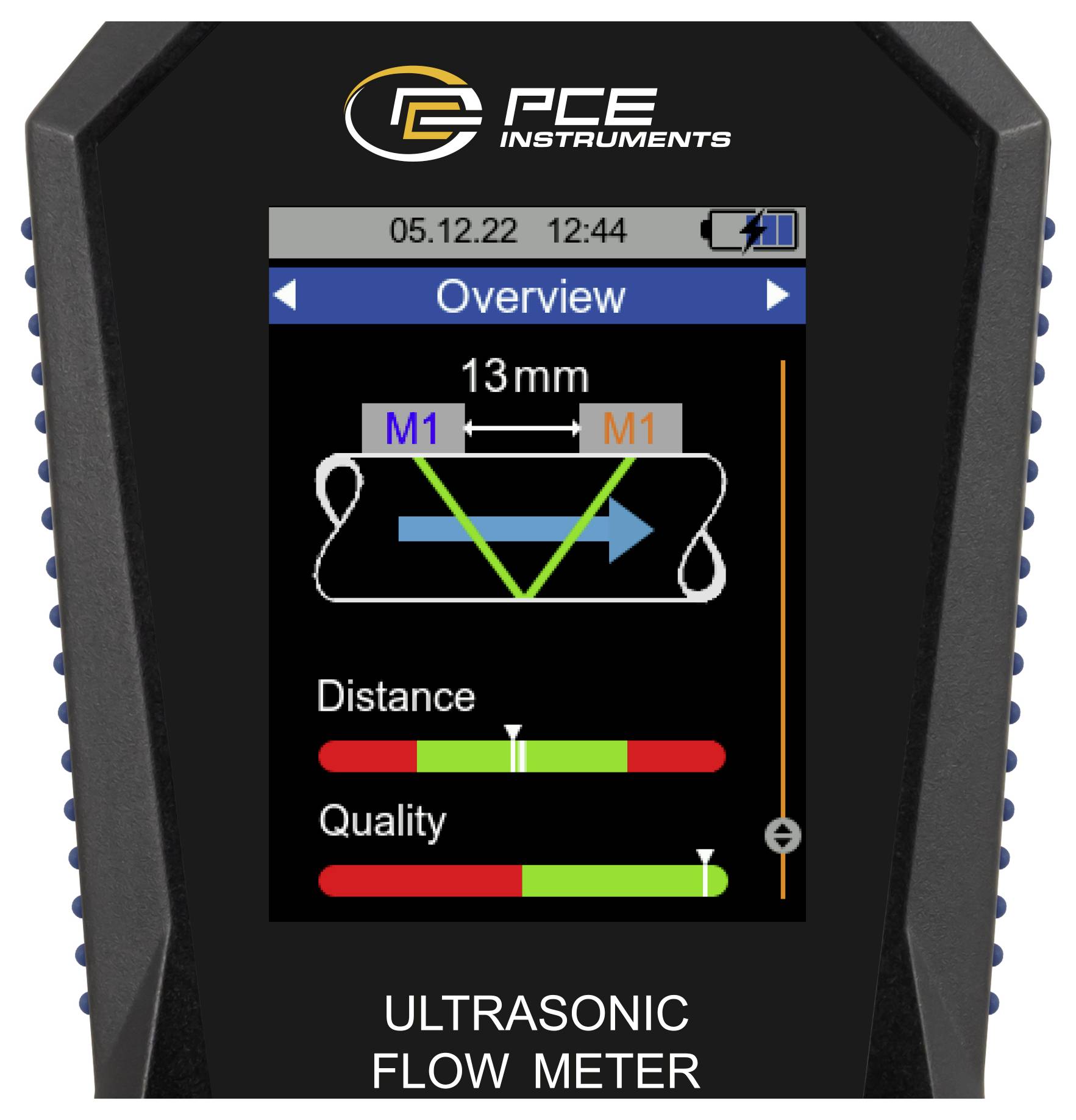

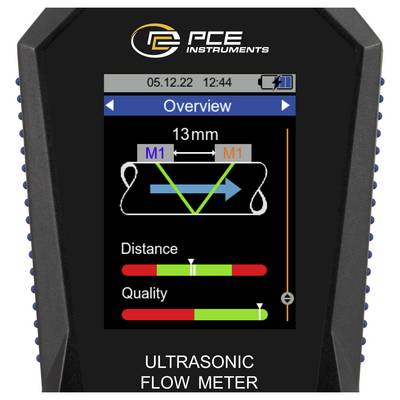

Het LC-kleurendisplay van de ultrasone stroommeter heeft een grootte van 2,8” en is daardoor goed afleesbaar.
PCE-TDS 200 S-SENSOR
Klein sensorpaar voor buisdiameter DN 15 … 100 / 20 … 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 … 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ijzerhoudende metalen worden gemonteerd. Bovendien kunnen de sensoren van de ultrasone stroommeter met behulp van afneembare kabelbinders met de buis worden verbonden.
PCE-TDS 200 M SENSOR
Middelste sensorpaar voor buisdiameter DN 50 … 700 / 57 … 720 mm. Geschikt voor de stroommeting op middelgrote buizen. Met de ingebouwde magneten bij de sensoren voor de ultrasone stroommeter kunnen deze op ijzeren buizen worden bevestigd. Als alternatief kunnen de sensoren met afneembare kabelbinders op de buis worden gemonteerd. De temperatuurbestendigheid ligt tussen -30 … 160 °C.
PCE-TDS 200 L SENSOR
Groot sensorpaar voor buisdiameter DN 300 ... 6000. Dit sensorpaar is dus geschikt voor bijzonder grote buizen. De sensoren voor de ultrasone stroommeter kunnen met afneembare kabelbinders worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren op buizen met een ijzerhoudend metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.
De teksten voor dit artikel zijn automatisch vertaald.
Tijdens een meting is het mogelijk de meetwaarden via de datalogger-functie bij de ultrasone stroommeter te registreren. Hierbij kunnen start- en stopomstandigheden en het opslaginterval van 1 seconden tot 12 uur bij de ultrasone stroommeter worden ingesteld. Een geheugenpunt bevat bij de ultrasone stroommeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het ingebouwde geheugen van 32 GB bij de ultrasone stroommeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone stroommeter worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden van de ultrasone stroommeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de ultrasone stroommeter tabellarisch en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de ultrasone stroommeter kunnen deze worden geëxporteerd in het .csv-bestandsformaat. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone stroommeter via de software worden ingesteld. Een live weergave van de meetwaarden van de ultrasone stroommeter is met de software ook mogelijk.
Om de hoeveelheid warmte met de ultrasone stroommeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone stroommeter worden aangesloten op de voor- en retour van een buizensysteem. Aan de hand van het temperatuurverschil en de gemeten stroomhoeveelheid kan de ultrasone stroommeter de hoeveelheid warmte bepalen. Indien nodig kan de ultrasone stroommeter de kosten simultaan berekenen en weergeven tijdens de meting, per warmteeenheid. Zo is de ultrasone stroommeter bijvoorbeeld van toepassing bij de controle van verwarmingsinstallaties.
Het LC-kleurendisplay van de ultrasone stroommeter heeft een grootte van 2,8” en is daardoor goed afleesbaar.
PCE-TDS 200 S-SENSOR
Klein sensorpaar voor buisdiameter DN 15 … 100 / 20 … 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 … 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ijzerhoudende metalen worden gemonteerd. Bovendien kunnen de sensoren van de ultrasone stroommeter met behulp van afneembare kabelbinders met de buis worden verbonden.
PCE-TDS 200 M SENSOR
Middelste sensorpaar voor buisdiameter DN 50 … 700 / 57 … 720 mm. Geschikt voor de stroommeting op middelgrote buizen. Met de ingebouwde magneten bij de sensoren voor de ultrasone stroommeter kunnen deze op ijzeren buizen worden bevestigd. Als alternatief kunnen de sensoren met afneembare kabelbinders op de buis worden gemonteerd. De temperatuurbestendigheid ligt tussen -30 … 160 °C.
PCE-TDS 200 L SENSOR
Groot sensorpaar voor buisdiameter DN 300 ... 6000. Dit sensorpaar is dus geschikt voor bijzonder grote buizen. De sensoren voor de ultrasone stroommeter kunnen met afneembare kabelbinders worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren op buizen met een ijzerhoudend metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Meetbereik ±32 m/s.

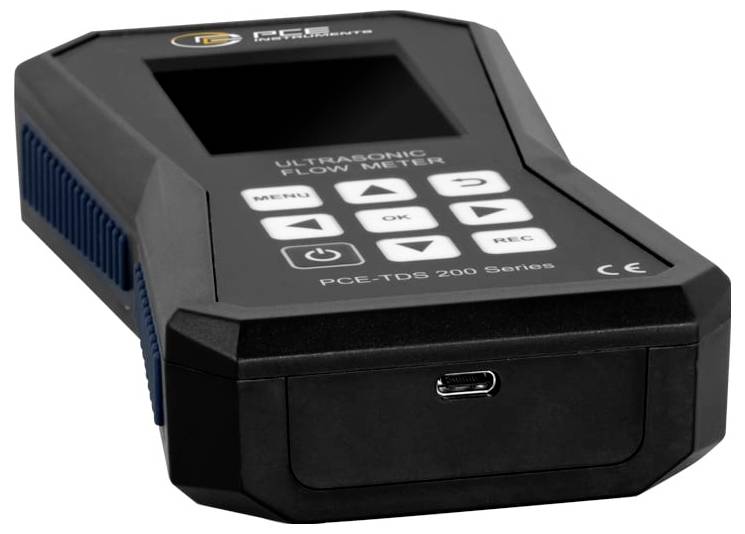

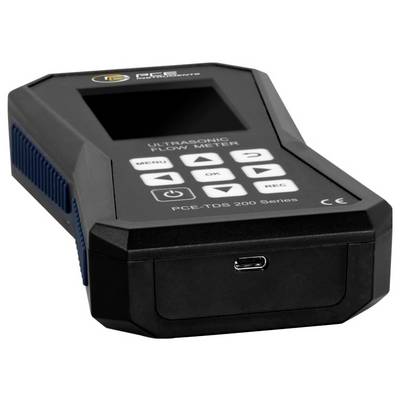

- USB-C-interface voor gegevensoverdracht
- Optionele software voor het analyseren van de meetwaarden
- Reproduceerbaarheid ±0,5% van de gemeten waarde
- Warmtemeting
- Gegevensopslag voor 10 miljoen meetpunten
- Individueel instelbare alarmgrenzen
- Inclusief ISO-kalibratiecertificaat
Omvang van de levering

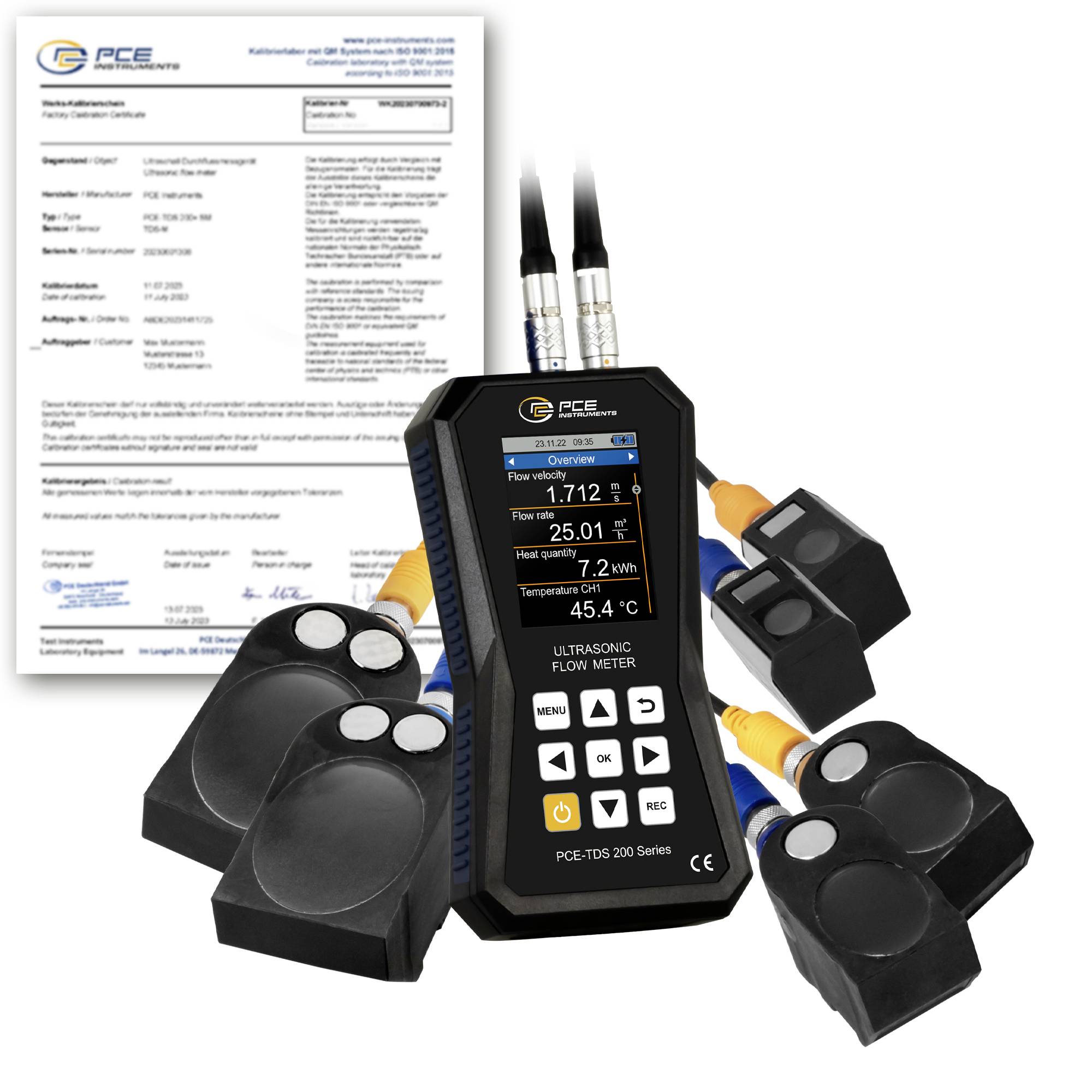

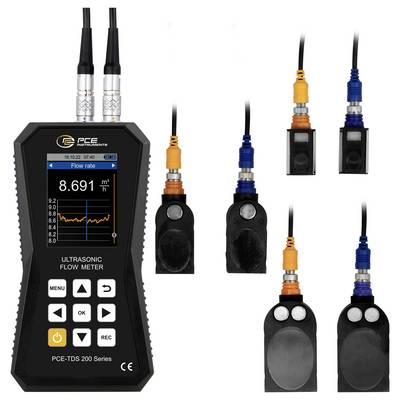

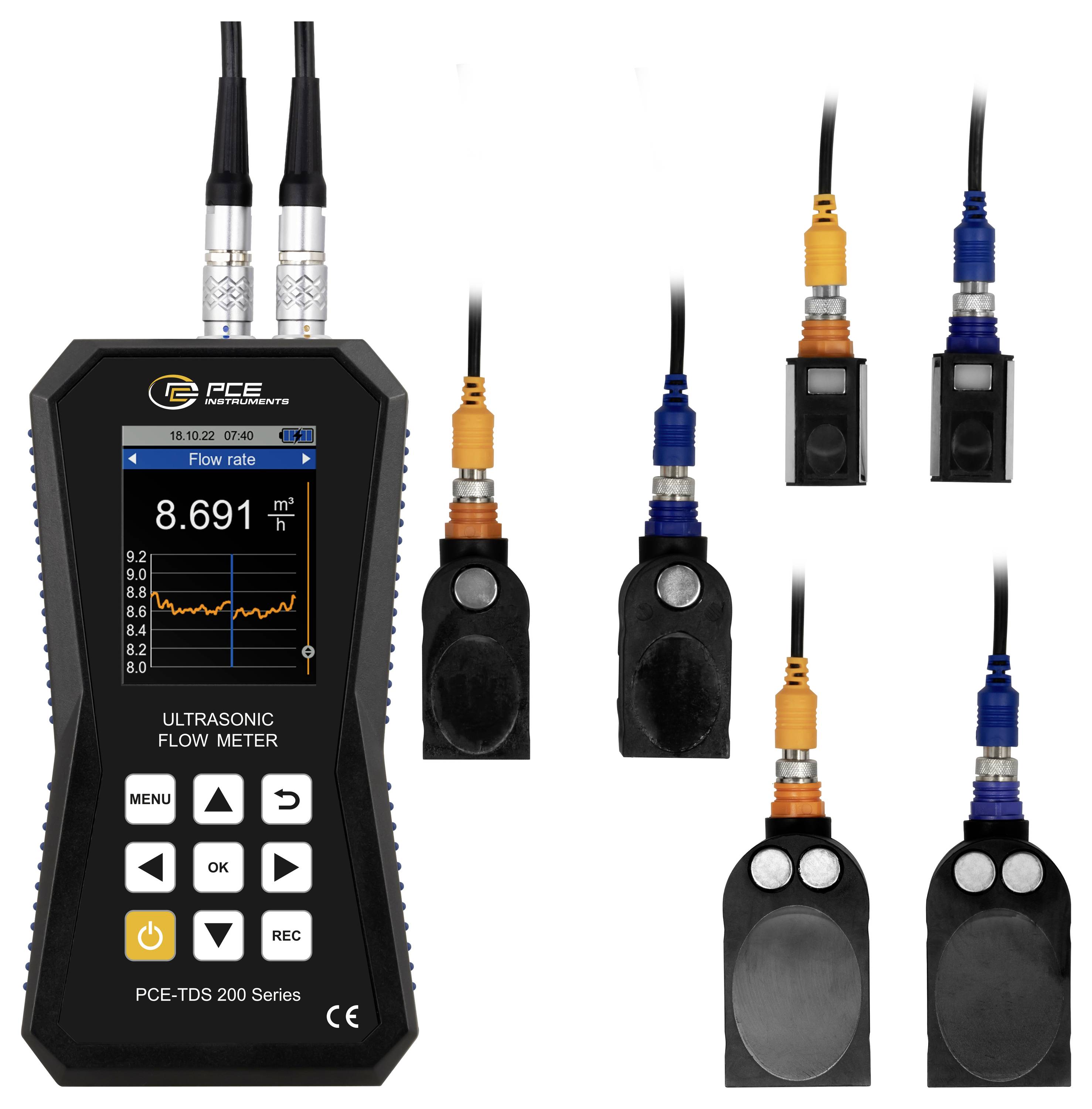

- 1 x ultrasone stroommeter PCE-TDS 200 SML-ICA
- 1 x stromingssensoren PCE-TDS 200 S SENSOR (paar)
- 1 x stromingssensoren PCE-TDS 200 M SENSOR (paar)
- 1 x flowsensoren PCE-TDS 200 L SENSOR (paar)
- 2 x 5 m verbindingskabel
- 2 x afneembare kabelbinder
- 1x netvoeding
- 1x USB-C-kabel
- 1 x ultrasoon contactgel
- 1x PCE-meetlint
- 1 x kunststof koffer
- 1x gebruiksaanwijzing
- 1 x ISO-kalibratiecertificaat
