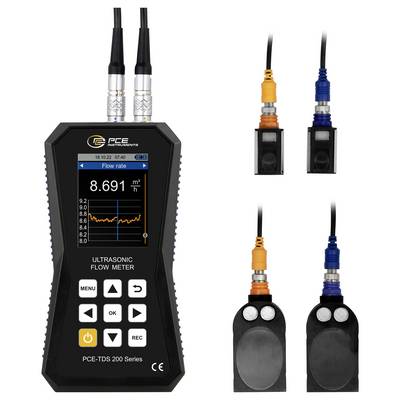

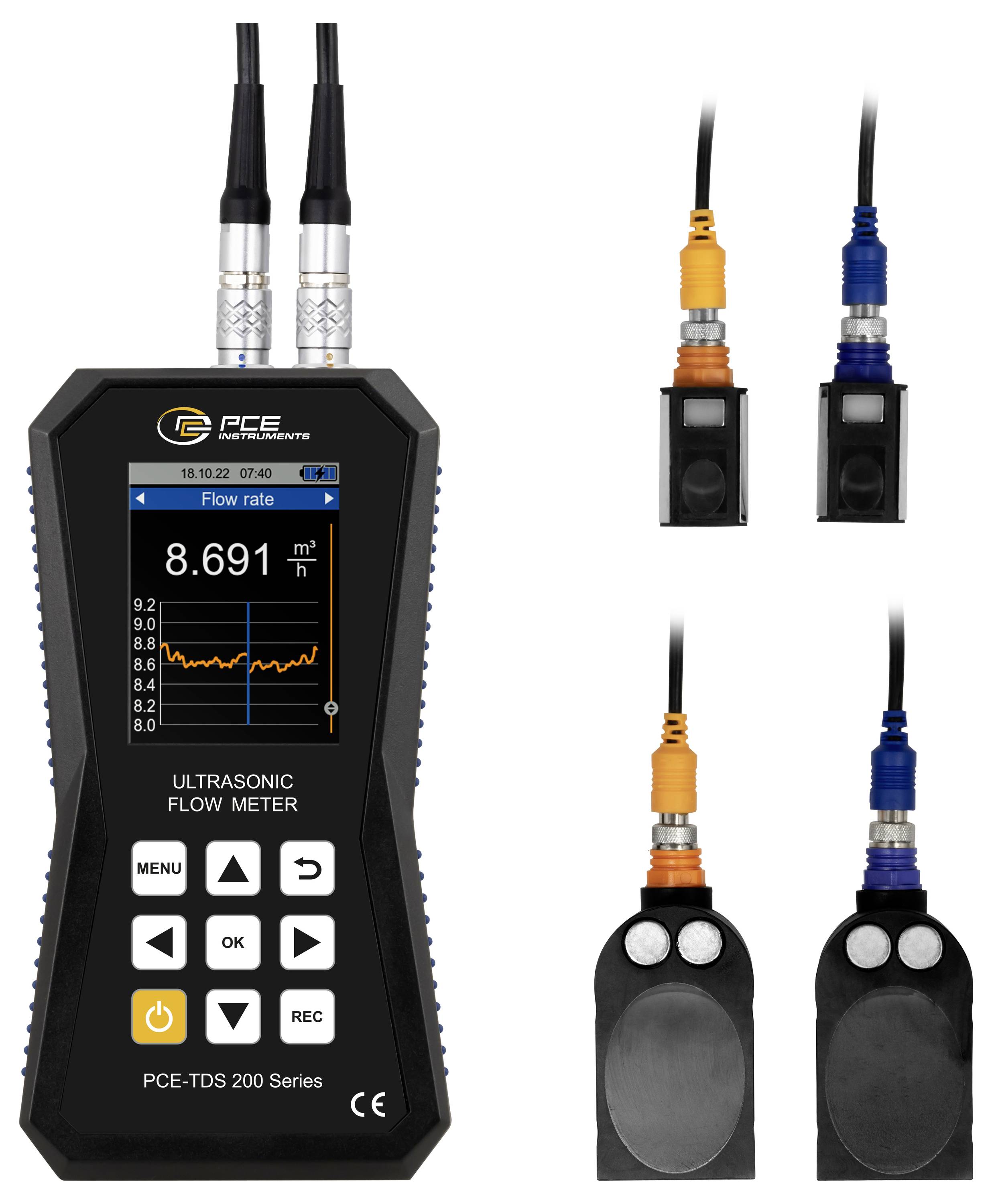

PCE Instruments Ultrasone sensor PCE-TDS 200 SL-ICA Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)

De ultrasone stroommeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5% v. MW. Bij een buisdiameter van DN ≥ 50, ±3,5 % v. MW. Bij een buisdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % v. MW. Is de ultrasone stroommeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren bij de ultrasone stroommeter is een installatiehulp beschikbaar. Bij de installatiehulp wordt grafisch de signaalkwaliteit van de ultrasone stroommeter weergegeven. Bovendien wordt grafisch weergegeven of de sensoren van de ultrasone stroommeter op de juiste afstand ten opzichte van elkaar zijn gepositioneerd. Om de stroom te meten met behulp van de ultrasone stroommeter, wordt na het invoeren van de buis- en mediumspecificaties de stroomsnelheid, volumestroom en het volume weergegeven. Bij de weergave van de meetwaarden zijn bij de ultrasone stroommeter de meest uiteenlopende eenheden beschikbaar. Bijvoorbeeld: M³, L, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden via de datalogger-functie bij de ultrasone stroommeter te registreren. Hierbij kunnen start- en stopomstandigheden en het opslaginterval van 1 seconden tot 12 uur bij de ultrasone stroommeter worden ingesteld. Een geheugenpunt bevat bij de ultrasone stroommeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het ingebouwde geheugen van 32 GB bij de ultrasone stroommeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone stroommeter worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden van de ultrasone stroommeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de ultrasone stroommeter tabellarisch en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de ultrasone stroommeter kunnen deze worden geëxporteerd in het .csv-bestandsformaat. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone stroommeter via de software worden ingesteld. Een live weergave van de meetwaarden van de ultrasone stroommeter is met de software ook mogelijk.

Om de hoeveelheid warmte met de ultrasone stroommeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone stroommeter worden aangesloten op de voor- en retour van een buizensysteem. Aan de hand van het temperatuurverschil en de gemeten stroomhoeveelheid kan de ultrasone stroommeter de hoeveelheid warmte bepalen. Indien nodig kan de ultrasone stroommeter de kosten simultaan berekenen en weergeven tijdens de meting, per warmteeenheid. Zo is de ultrasone stroommeter bijvoorbeeld van toepassing bij de controle van verwarmingsinstallaties.

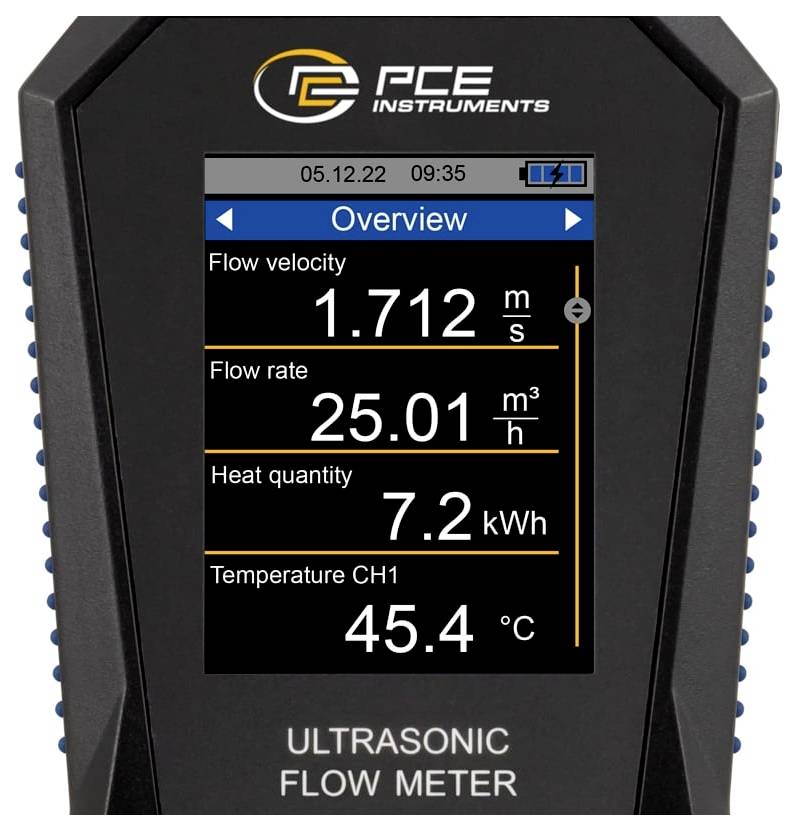

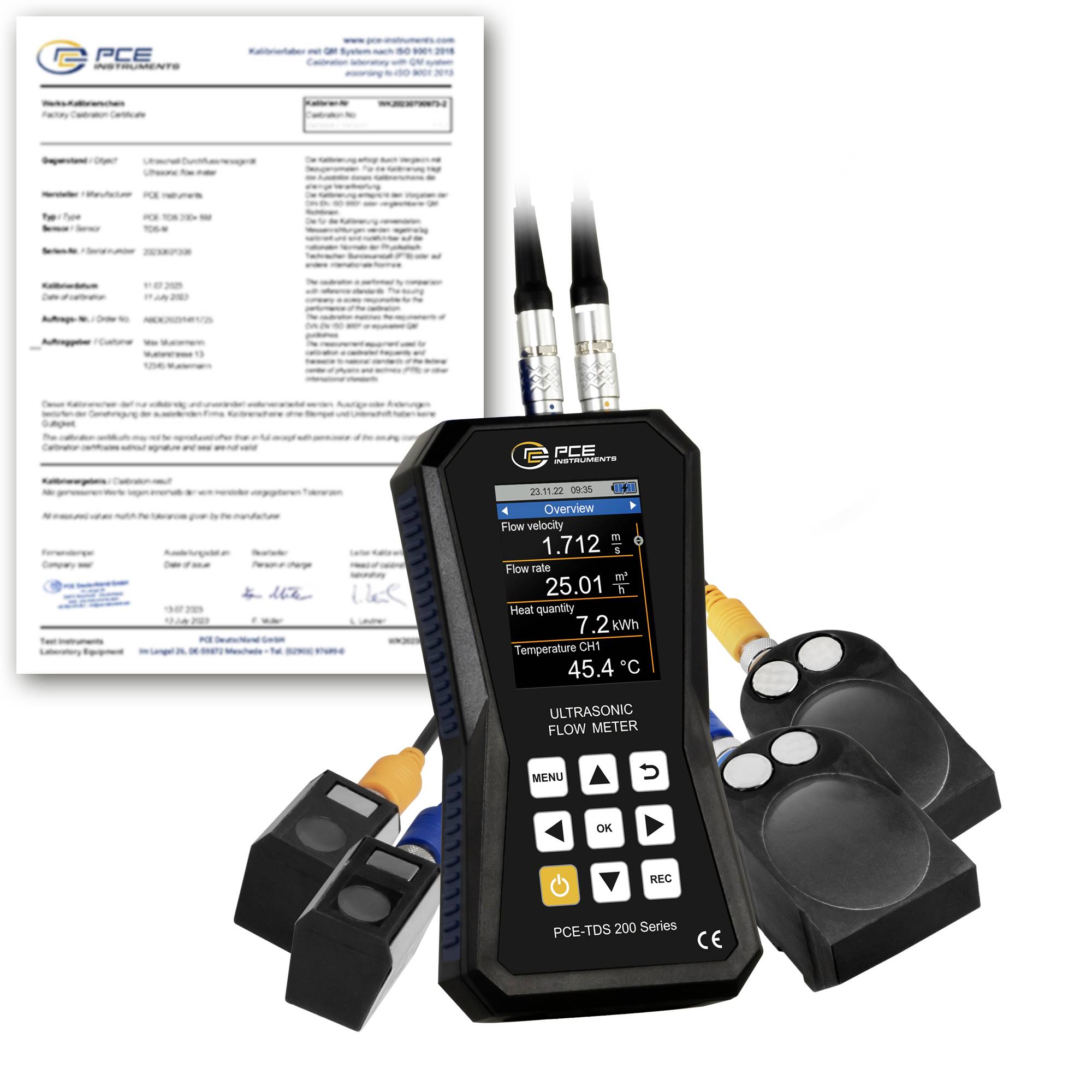

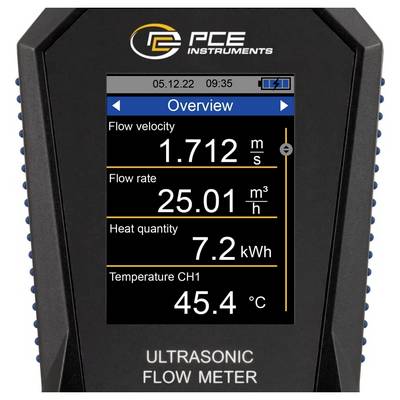

Het LC-kleurendisplay van de ultrasone stroommeter heeft een grootte van 2,8” en is daardoor goed afleesbaar. Optioneel kan de ultrasone stroommeter met een ISO- of DAkkS-kalibratiecertificaat worden uitgerust.

PCE-TDS 200 S-SENSOR
Klein sensorpaar voor buisdiameter DN 15 … 100 / 20 … 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 … 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ijzerhoudende metalen worden gemonteerd. Bovendien kunnen de sensoren van de ultrasone stroommeter met behulp van afneembare kabelbinders met de buis worden verbonden.

PCE-TDS 200 L SENSOR
Groot sensorpaar voor buisdiameter DN 300 ... 6000. Dit sensorpaar is dus geschikt voor bijzonder grote buizen. De sensoren voor de ultrasone stroommeter kunnen met afneembare kabelbinders worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren op buizen met een ijzerhoudend metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.
