PCE Instruments Ultrasone sensor PCE-TDS 200+ MR-ICA Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Box
Soortnaam
Ultrasone sensor
Min. voedingsspanning
5 V
Max. voedingsspanning
5 V
Meetbereik (max.)
32 m/s
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 3.858,68
3
2% = € 94,15
€ 3.764,53
5
3% = € 131,58
€ 3.727,10
10
4% = € 156,66
€ 3.702,02
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 3.858,68 / Stuk)
€ 3.858,68
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Professional. Calibrated. Equipment. PCE-TDS 200+ MR-ICA
- Meetbereik (min.): 0 m/s
- Meetbereik (max.): 32 m/s
- Voedingsspanning (bereik): 5 V
Extra services en acties
Technische specificaties
- Stroommeting meetbereik ±32 m/s.
- Resolutie: 0,001 m/s
- Nauwkeurigheid
- DN ≥ 50 mm: ±1,5% v. MW. Voor snelheden > van 0,3 m/s.
- DN <50 mm: ±3,5% v. MW. Voor snelheden > van 0,3 m/s.
- Reproduceerbaarheid ±0,5% van de gemeten waarde
- PCE-TDS 200 MR SENSORPAAR
- Buisdiameter DN 50 … 700 / 57 … 720 mm
- Temperatuurbestendigheid: -30 - 160 °C
- MEETMETHODE Z, V, N, W
- Medium
- Water
- Zeewater
- Oil
- Ruwe olie
- Methanol
- Ethanol
- Diesel
- Benzine
- Petroleum
- Door de gebruiker gedefinieerd (handmatige invoer van de geluidssnelheid van de Medium)
- Alle vloeistoffen met een onzuiverheden van <5 %
- Buismateriaal
- Koper CU
- Staal FE
- Roestvrij staal VA
- Aluminium al
- Messing me
- Gietijzer CI
- Ijzer FE
- Nikkel NI
- Titanium TI
- Zink zi
- Acryl AC
- Polyethyleen PE
- Polypropyleen PP
- Polyvinylchloride PVC
- Nylon NY
- Aangepast (handmatige invoer van de transversale geluidssnelheid van het buismateriaal)
- Binnenbekleding van de buis
- Geen voering
- Zelf in te stellen
- Epoxyhars
- Rubber
- Mortel
- Polystyreen PS
- Polyethyleen PE
- Polytetrafluorethyleen PTFE
- Polyurethaan PU
- Polypropyleen PP
- Aangepast (handmatige invoer van de longitudinale geluidssnelheid van de binnenbekleding van de buis)
- Meetparameters stroomsnelheid, volumestroom en volume
- Eenheden (maten) mm, in
- Eenheden (stroomsnelheid) m/s, ft/s
- Eenheden (volumestroom) m³, L, gal, igl, mgl, cf, bal, ib, ob
- Tijdweergave seconden, minuten, uren, dagen
- Eenheden (volume) m³, L, gal, igl, mgl, cf, bal, ib, ob
- Temperatuurmeting
- Meetbereik nauwkeurigheid
- Type B: 600 ... 1800 °C TYPE B: ± (0,5 % + 3 °C)
- Type E -100 tot +900 °C TYPE E: ± (0,4 % + 1 °C)
- Type J -100 tot 1150 °C TYPE J: ± (0,4 % + 1 °C)
- Type K -100 tot +1370 °C TYPE K: ± (0,4 % + 1 °C)
- Type N: -100 ... + 1150 °C TYPE N: ± (0,4 % + 1 °C)
- Type R 0 tot 1700 °C TYPE R: ± (0,5 % + 3 °C)
- Type S 0 tot 1500 °C TYPE S: ± (0,5 % + 3 °C)
- Type T: -100 ... +400 °C TYPE T: ± (0,4 % + 1 °C)
- Nauwkeurigheid 0,1 °C
- AANSLUITBARE THERMO-ELEMENTEN B, E, J, K, N, R, S, T
- Meetparameters stroomsnelheid, volumestroom, volume, temperatuur, warmteafgifte en warmtehoeveelheid
- Eenheden (temperatuur) °C / °F
- Eenheden (warmte) K, kJ, MJ, Wh, kWh; MWh, BTU, kBtu, MBtu
- Eenheden (thermisch vermogen) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, kBtu/h, MBtu/h
- Kostenindicatie EUR, pond, USD, Turkse lira, zloty, yen
- Overige specificaties
- Display 2,8” LCD
- Eenheden metrisch / Imperial
- Menutalen Duits, Engels, Frans, Spaans, Italiaans, Nederlands, Portugees, Deens, Turks, Pools, Russisch, Chinees, Japans
- Bedrijfs- en opslagomstandigheden
- Temperatuur: -20 … +65 °C
- Luchtvochtigheid: 10 … 95 % RV, niet condenserend
- Datalogger 32 GB opslagcapaciteit / 10 miljoen meetpunten
- Interface USB (voor online meting, uitlezen van het interne geheugen en opladen van de accu)
- Beschermingsklasse: IP52
- Spanningsvoorziening
- Intern: LiPo-accu (3,7 V, 2500 mAh)
- Extern: USB 5 V DC, 500 mA
- Gebruiksduur circa 10 uur
- Afmetingen 165 x 85 x 32 mm
- Gewicht 255 g
Box
- Soortnaam
Ultrasone sensor
- Type
PCE-TDS 200+ MR-ICA
- Voedingsspanning
5 V
- Min. voedingsspanning
5 V
- Max. voedingsspanning
5 V
- Voedingsspanning
5 V
- Kenmerken
Met behuizing
Aansluitkap met 2 kabelschroeven
Aansluitkap met 2 steekverbinders
- Aansluiting
Vastgeschroefd
- Response-tijd
1 s
- Uitgangen
Analoog (spanning)
Analoog
Tweedraads
- Kleur behuizing
Zwart
- Materiaaleigenschap
Galvanisch verzinkt
Roestvast
- Materiaal (behuizing)
Polystereen (EPS)
Volledig kunststof
Rubber
Polymeer
Plastic
PTFE
Gemetalliseerd kunststof
- Kabellengte
5 m
- Nominale diameter
720 mm
- Min. medium temperatuur
-30 °C
- Max. medium temperatuur
160 °C
- Meetnauwkeurigheid ±
1.5 %
- Meetbereik (min.)
0 m/s
- Meetbereik (max.)
32 m/s
- Meetbereik
0 - 32 m/s
IP52
- Gewicht
255 g
- Min. omgevingstemperatuur
-20 °C
- Max. omgevingstemperatuur
65 °C
165 mm
- Breedte
32 mm
- Hoogte
85 mm
- Afm.
(l x b x h) 165 x 32 x 85 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
Documenten en downloads
Datablad
Datablad 3812901 PCE Instruments Ultrasone sensor PCE-TDS 200+ MR-ICA Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812901 PCE Instruments Ultrasone sensor PCE-TDS 200+ MR-ICA Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)
Omschrijving
De debietmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5% v. MW. Bij een buisdiameter van DN ≥ 50, ±3,5 % v. MW. Bij een buisdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % v. MW. Is de stroommeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de debietmeter is een installatiehulp beschikbaar. Bij de installatiehulp wordt grafisch de signaalkwaliteit van de debietmeter weergegeven. Bovendien wordt grafisch weergegeven of de sensoren van de debietmeter op de juiste afstand ten opzichte van elkaar zijn geplaatst. Om de stroom met de debietmeter te meten, wordt na invoer van de buis- en Medium-specificaties de stroomsnelheid, de volumestroom en het volume weergegeven. Bij de weergave van de meetwaarden zijn bij de stroommeter de meest uiteenlopende eenheden beschikbaar. Bijvoorbeeld: M³, L, gal, igl, mgl, cf, bal, ib en ob.
Tijdens een meting is het mogelijk de meetwaarden via de datalogger-functie bij de ultrasone stroommeter te registreren. Hierbij kunnen start- en stopomstandigheden en het opslaginterval van 1 seconden tot 12 uur bij de debietmeter worden ingesteld. Een opslagpunt bevat bij de stroommeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het ingebouwde geheugen van 32 GB bij de ultrasone stroommeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone stroommeter worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden door de debietmeter worden uitgelezen. Voor de analyse kunnen de meetwaarden door de stroommeter tabellarisch en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de debietmeter kunnen deze worden geëxporteerd in .csv bestandsformaat. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de debietmeter worden ingesteld met behulp van de software. Een live weergave van de meetwaarden van de ultrasone stroommeter is met de software ook mogelijk.

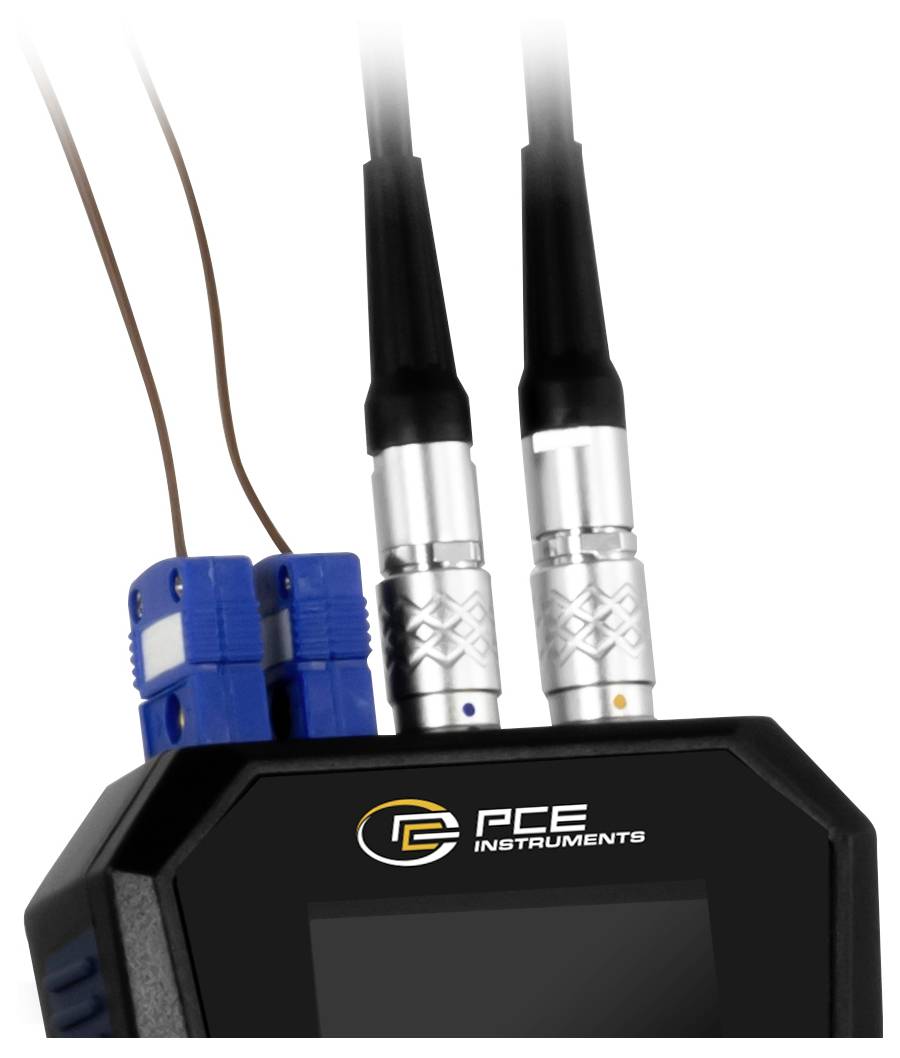

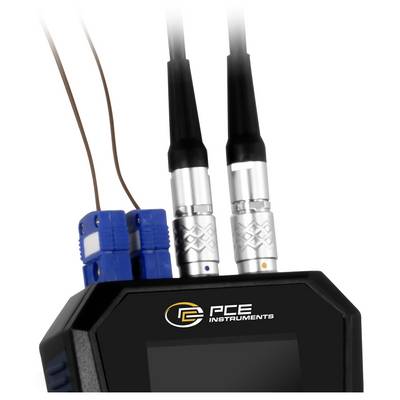

Om de hoeveelheid warmte met de debietmeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de debietmeter worden aangesloten op de voor- en retour van een buizensysteem. Aan de hand van het temperatuurverschil en de gemeten stroomhoeveelheid kan de debietmeter de hoeveelheid warmte bepalen. Indien nodig kan de stroommeter de kosten simultaan, tijdens de meting, per warmteeenheid berekenen en weergeven. De stroommeter is dus van toepassing, bijvoorbeeld bij de controle van verwarmingsinstallaties.
Het LC-kleurendisplay van de ultrasone stroommeter heeft een grootte van 2,8” en is daardoor goed afleesbaar. Optioneel kan de debietmeter worden uitgerust met een ISO of DAkkS kalibratiecertificaat.
PCE-TDS 200 MR SENSOR

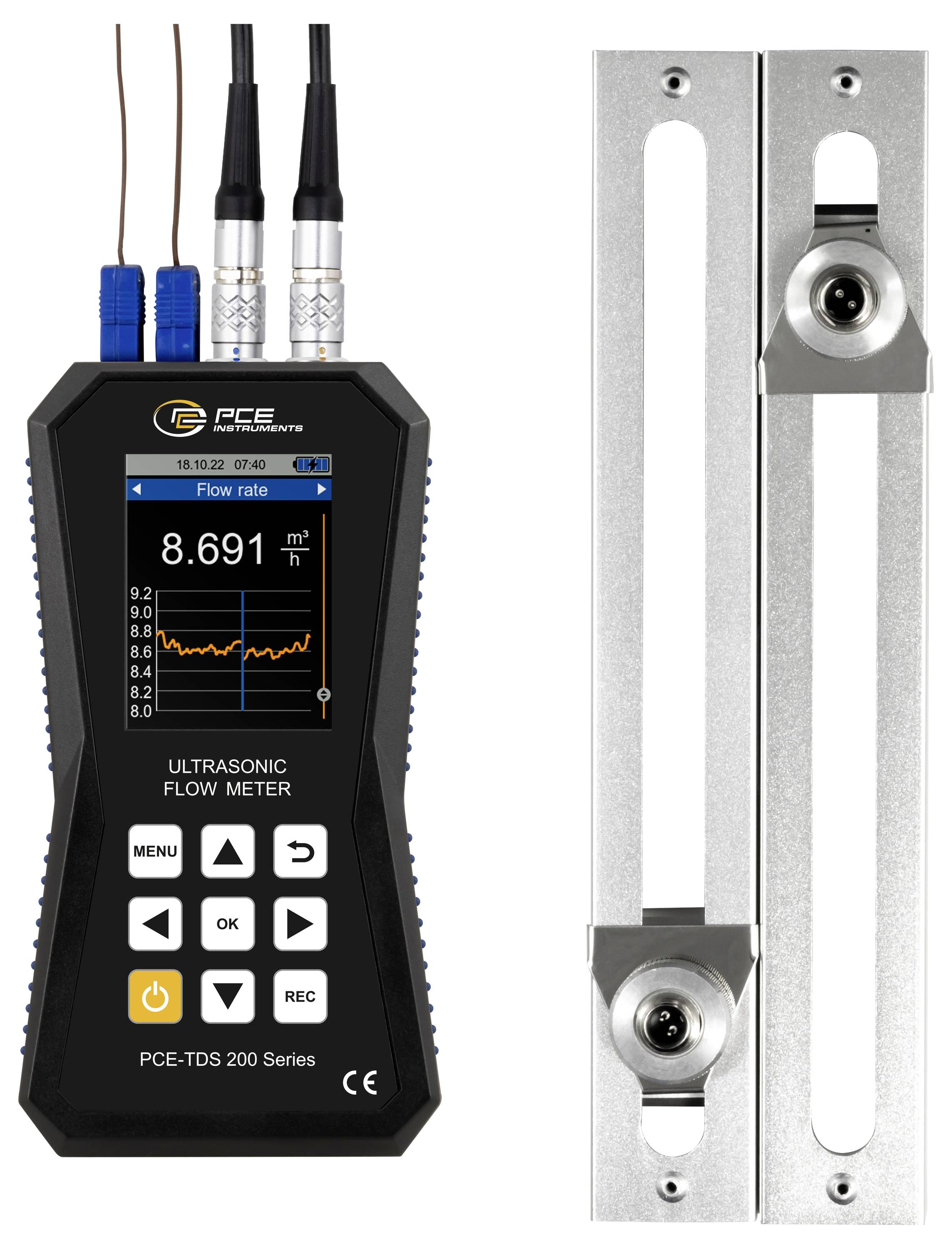

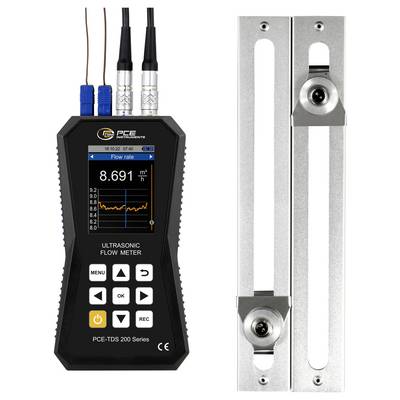

Afzonderlijke on Rail-sensoren voor de buisafmetingen DN 50 … 700 / 57 … 720 mm. De temperatuurbestendigheid ligt tussen -30 … 160 °C. De sensor op de desbetreffende rail bevindt zich op een rail en kan dus op passende wijze worden gepositioneerd. Onder de rails bevinden zich magneten, die het mogelijk maken om zelfstandig leidingen met een ijzerhoudend metaal vast te leggen.
De teksten voor dit artikel zijn automatisch vertaald.
Tijdens een meting is het mogelijk de meetwaarden via de datalogger-functie bij de ultrasone stroommeter te registreren. Hierbij kunnen start- en stopomstandigheden en het opslaginterval van 1 seconden tot 12 uur bij de debietmeter worden ingesteld. Een opslagpunt bevat bij de stroommeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het ingebouwde geheugen van 32 GB bij de ultrasone stroommeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone stroommeter worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden door de debietmeter worden uitgelezen. Voor de analyse kunnen de meetwaarden door de stroommeter tabellarisch en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de debietmeter kunnen deze worden geëxporteerd in .csv bestandsformaat. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de debietmeter worden ingesteld met behulp van de software. Een live weergave van de meetwaarden van de ultrasone stroommeter is met de software ook mogelijk.
Om de hoeveelheid warmte met de debietmeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de debietmeter worden aangesloten op de voor- en retour van een buizensysteem. Aan de hand van het temperatuurverschil en de gemeten stroomhoeveelheid kan de debietmeter de hoeveelheid warmte bepalen. Indien nodig kan de stroommeter de kosten simultaan, tijdens de meting, per warmteeenheid berekenen en weergeven. De stroommeter is dus van toepassing, bijvoorbeeld bij de controle van verwarmingsinstallaties.
Het LC-kleurendisplay van de ultrasone stroommeter heeft een grootte van 2,8” en is daardoor goed afleesbaar. Optioneel kan de debietmeter worden uitgerust met een ISO of DAkkS kalibratiecertificaat.
PCE-TDS 200 MR SENSOR
Afzonderlijke on Rail-sensoren voor de buisafmetingen DN 50 … 700 / 57 … 720 mm. De temperatuurbestendigheid ligt tussen -30 … 160 °C. De sensor op de desbetreffende rail bevindt zich op een rail en kan dus op passende wijze worden gepositioneerd. Onder de rails bevinden zich magneten, die het mogelijk maken om zelfstandig leidingen met een ijzerhoudend metaal vast te leggen.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Meetbereik ±32 m/s.

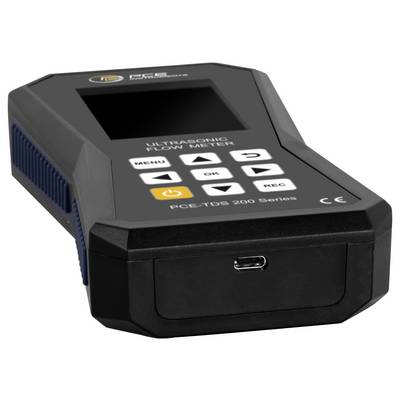

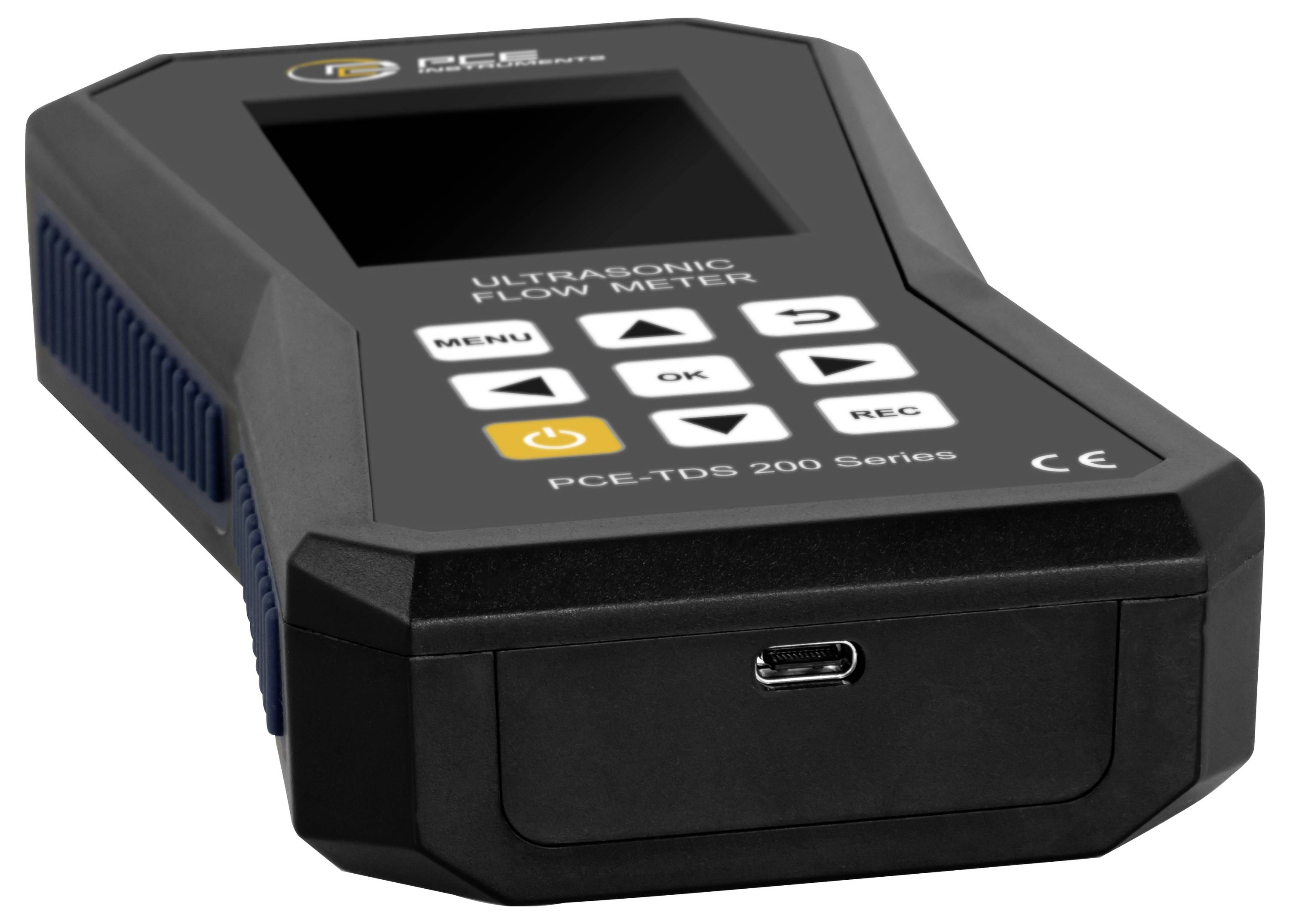

- USB-C-interface voor gegevensoverdracht
- Optionele software voor het analyseren van de meetwaarden
- Reproduceerbaarheid ±0,5% van de gemeten waarde
- Warmtemeting
- Gegevensopslag voor 10 miljoen meetpunten
- Individueel instelbare alarmgrenzen

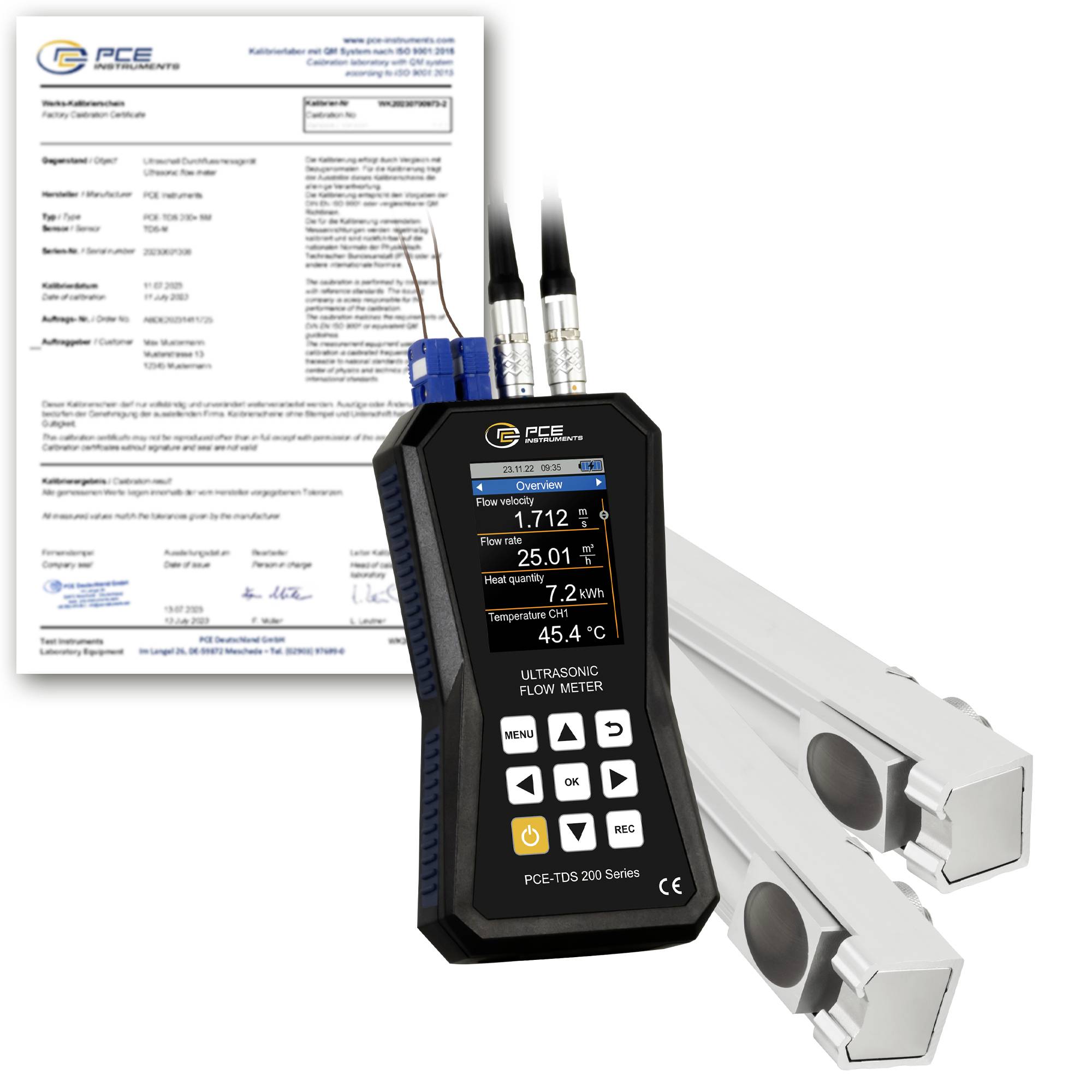

- Inclusief ISO-kalibratiecertificaat
Omvang van de levering
- 1 x ultrasone stroommeter PCE-TDS 200+ MR-ICA
- 1 x stromingssensoren PCE-TDS 200 MR SENSOR (paar)
- 2x temperatuursensor TF-RA330
- 2 x 5 m verbindingskabel
- 2 x afneembare kabelbinder
- 1x netvoeding
- 1x USB-C-kabel
- 1 x ultrasoon contactgel
- 1x PCE-meetlint
- 1 x kunststof koffer
- 1x gebruiksaanwijzing
- 1 x ISO-kalibratiecertificaat
