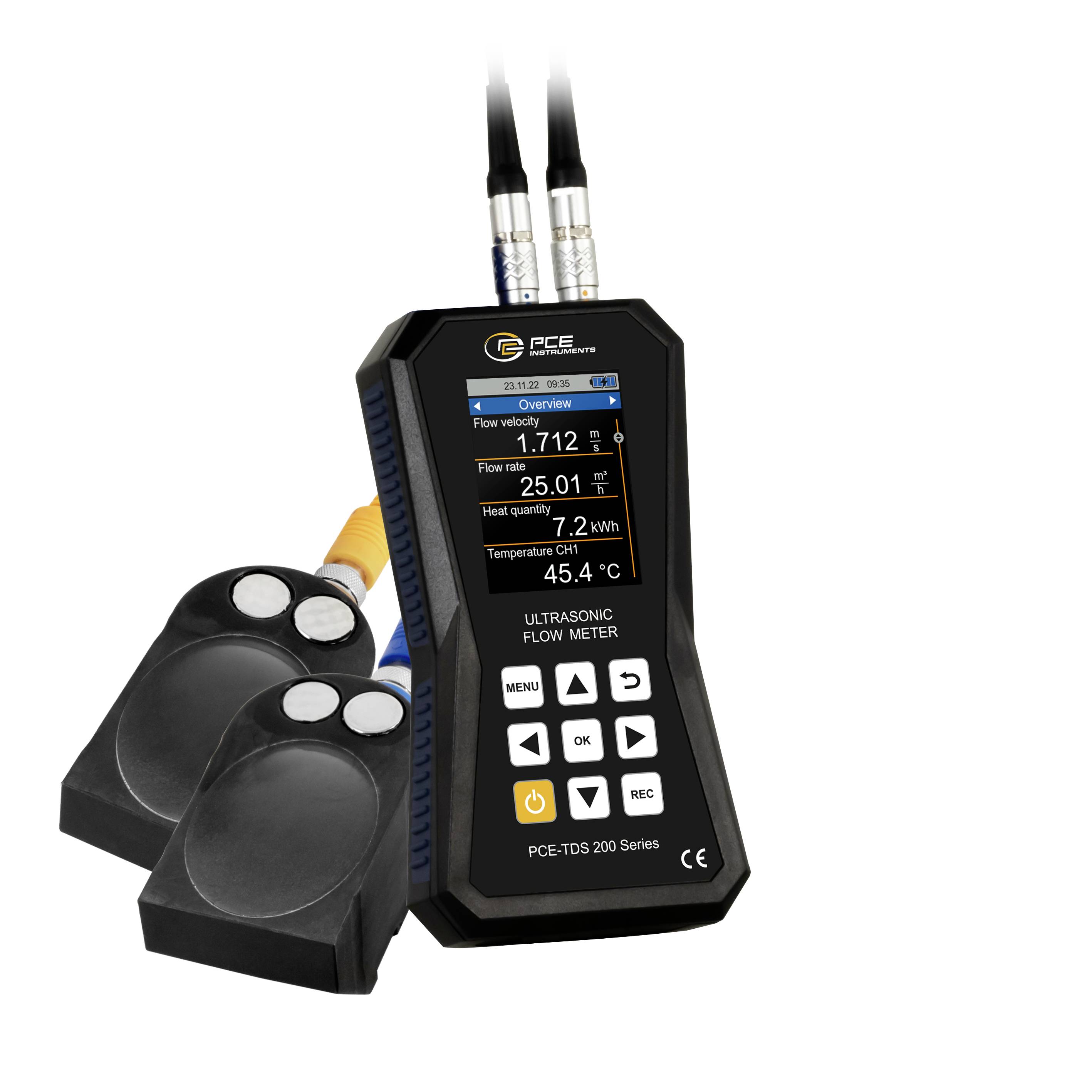

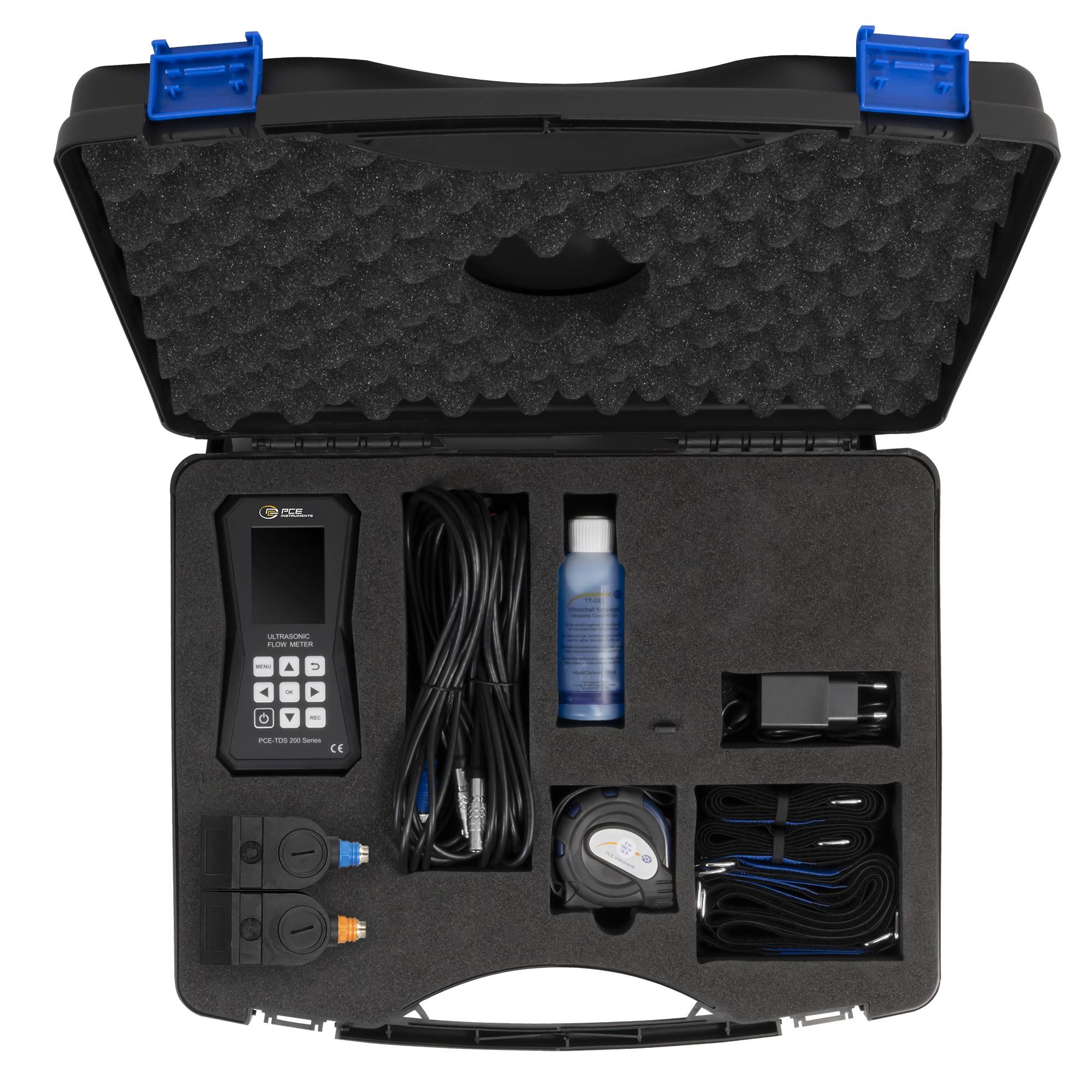

PCE Instruments Ultrasone sensor PCE-TDS 200 L Voedingsspanning (bereik): 5 V Meetbereik: 0 - 32 m/s 1 stuk(s)

De ultrasone debietmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5% v. MW. Bij een buisdiameter van DN ≥ 50, ±3,5% v. MW. Bij een buisdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % v. MW. Is de ultrasone debietmeter een bijzonder nauwkeurig meetmiddel. Voor de installatie van de sensoren bij de ultrasone debietmeter is een installatiehulp beschikbaar. Bij de installatiehulp wordt grafisch de signaalkwaliteit van de ultrasone debietmeter weergegeven. Bovendien wordt grafisch weergegeven of de sensoren van de ultrasone debietmeter op de juiste afstand ten opzichte van elkaar zijn geplaatst. Om de doorstroommeting met de ultrasone debietmeter uit te voeren, wordt na invoer van de buis- en mediumspecificaties de stroomsnelheid, de volumestroom en het volume weergegeven. Bij de weergave van de meetwaarden zijn bij de ultrasone debietmeter de meest uiteenlopende eenheden beschikbaar. Bijvoorbeeld: M3, L, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting kunnen de meetwaarden via de datalogger bij de ultrasone debietmeter worden geregistreerd. Daarbij kunnen start- en stopomstandigheden en het geheugeninterval van 1 seconden tot 12 uur bij de ultrasone debietmeter worden ingesteld. Een opslagpunt bevat bij de ultrasone debietmeter eenmalig alle meetgrootheden. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen bij de ultrasone debietmeter. Daarbij kunnen 10 miljoen meetpunten op de ultrasone debietmeter worden opgeslagen.

Met de optionele software kunnen de geregistreerde meetwaarden door de ultrasone debietmeter worden uitgelezen. Voor de analyse kunnen de meetwaarden van de ultrasone debietmeter in tabelvorm en grafisch worden weergegeven. Voor een verdere verwerking van de meetwaarden van de ultrasone debietmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone debietmeter via de software worden ingesteld. Een live-weergave van de meetwaarden van de ultrasone debietmeter is met de software ook mogelijk.

Om de warmtehoeveelheid met de ultrasone debietmeter te bepalen, zijn bovendien twee thermo-elementen nodig. Deze zijn bij de PCE-TDS 200+ beschikbaar. De beide thermo-elementen van de ultrasone debietmeter worden op de voor- en terugloop van een buizensysteem aangesloten. Aan de hand van het temperatuurverschil en de gemeten doorstroomhoeveelheid kan de ultrasone debietmeter de warmtehoeveelheid bepalen. Indien nodig kan de ultrasone debietmeter de kosten simultaan, tijdens de meting, per warmtegeneenheid berekenen en weergeven. Zo wordt de ultrasone debietmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

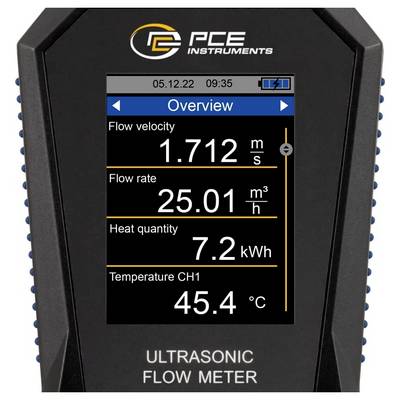

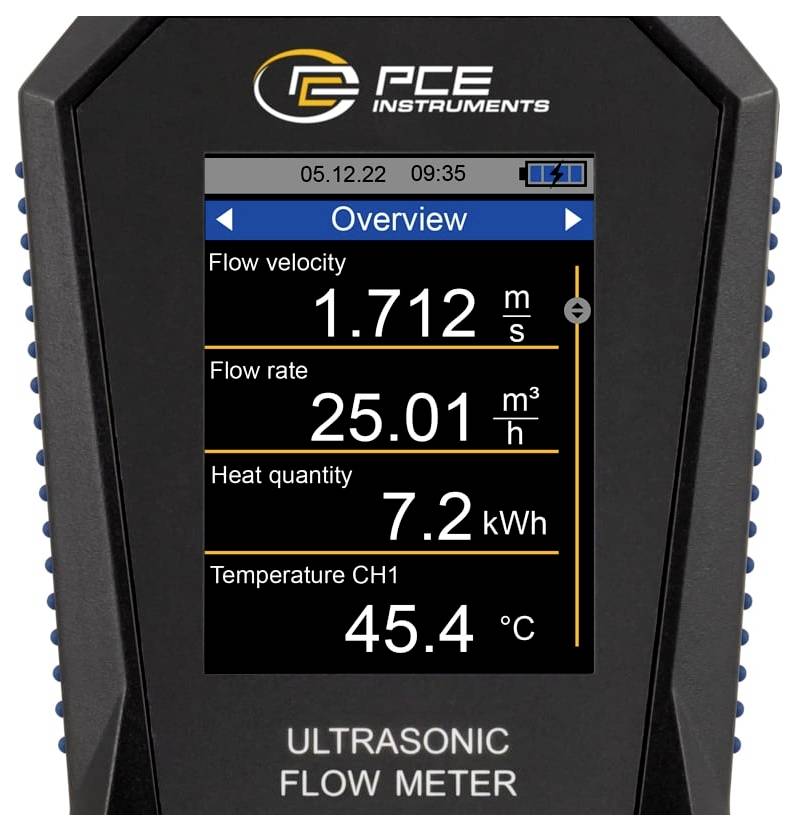

Het LCD-kleurendisplay van de ultrasone debietmeter heeft een grootte van 2,8” en is daardoor goed afleesbaar. Optioneel kan de ultrasone debietmeter met een ISO- of DAkkS kalibratiecertificaat worden uitgerust.

PCE-TDS 200 L SENSOR

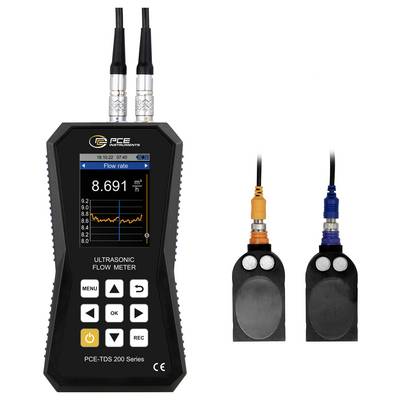

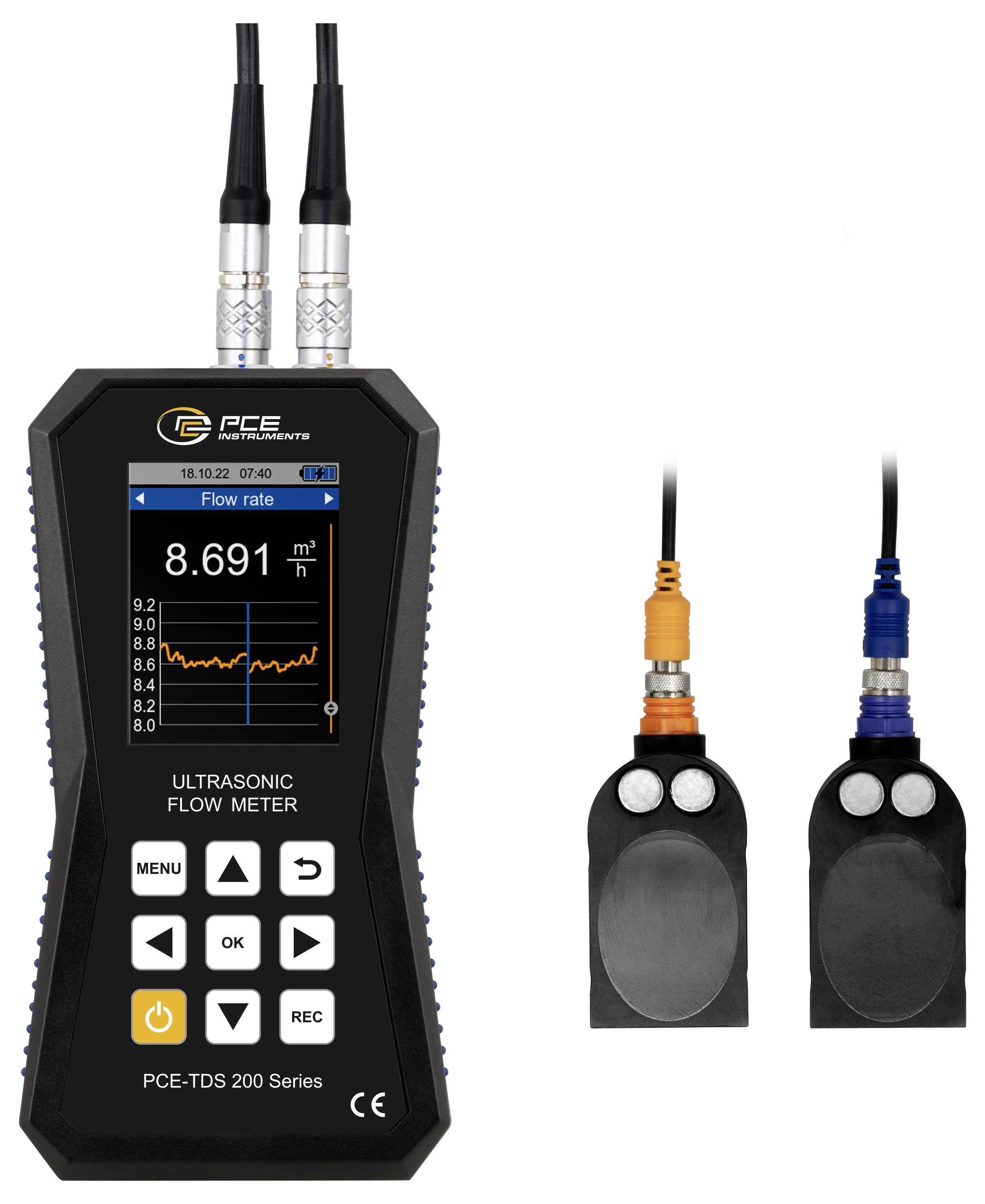

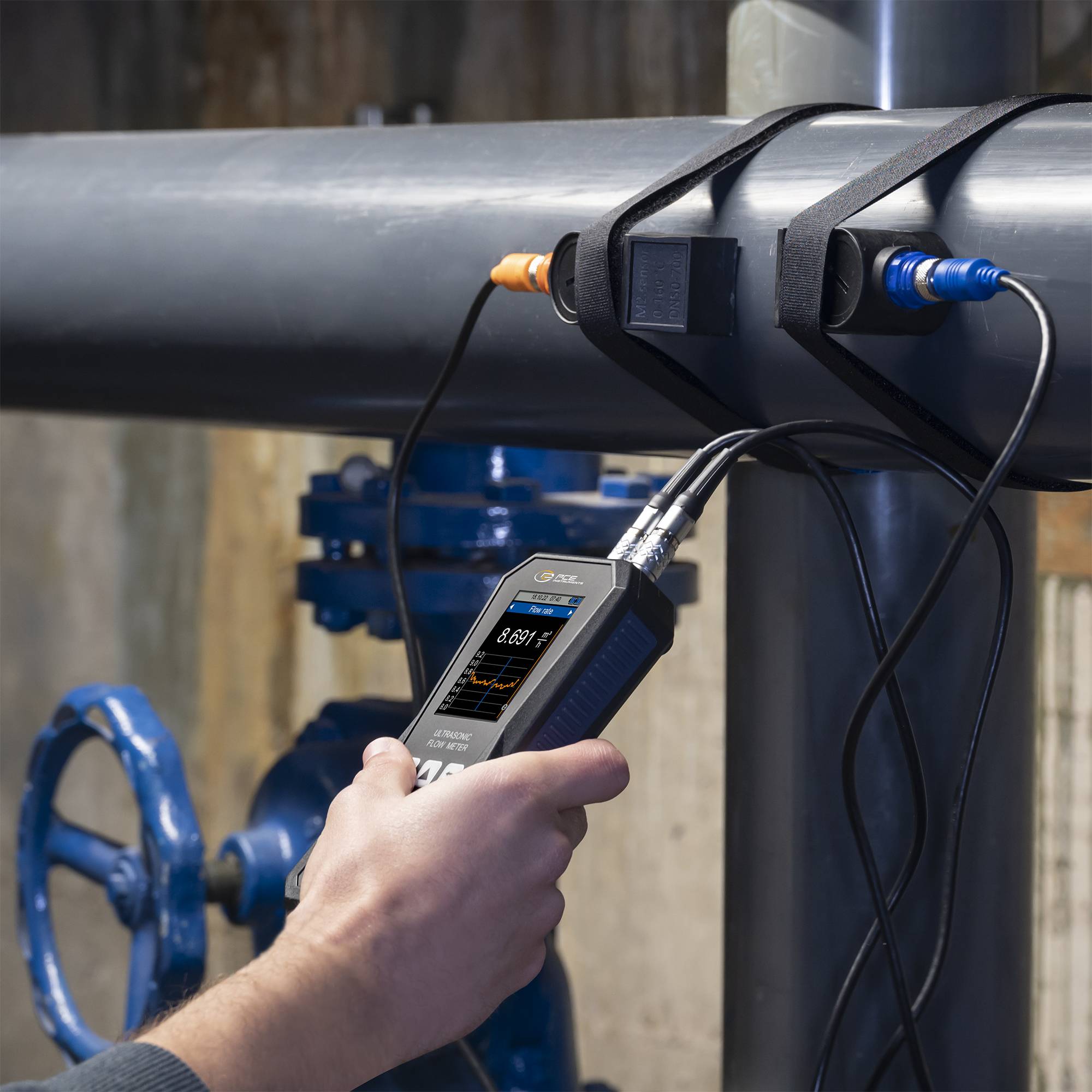

Groot sensorpaar voor buisdiameter DN 300... 6000 mm Dit sensorpaar is dus geschikt voor bijzonder grote buizen. De sensoren kunnen worden bevestigd aan de ultrasone debietmeter met los te maken kabelbinders. Dankzij de ingebouwde magneten kunnen de sensoren op buizen met een ijzerhoudend metaal worden aangehangen. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

De teksten voor dit artikel zijn automatisch vertaald.
