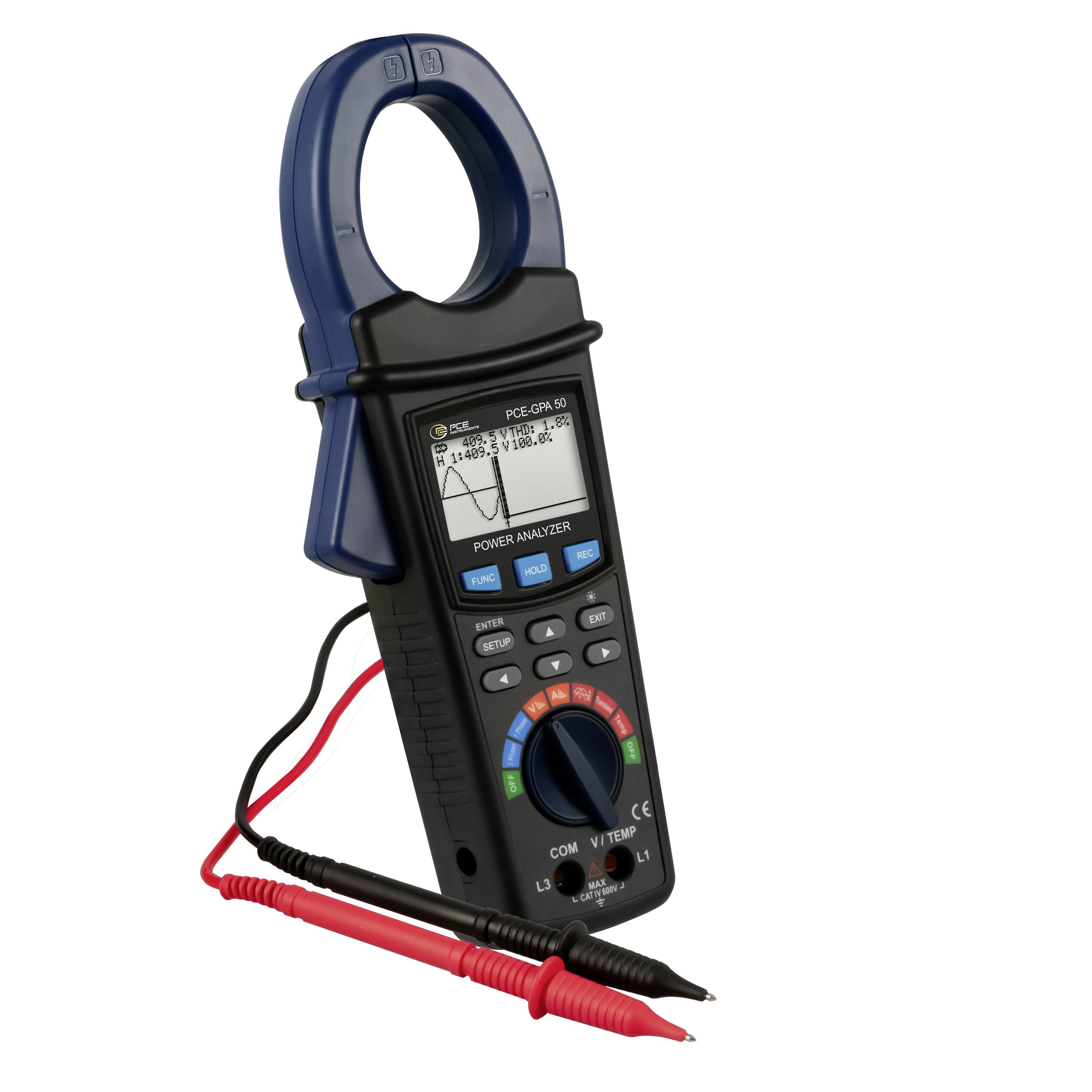

Meetschakelaar stroomanalysator met display, draaibare selector en rode/zwarte testpennen op een witte achtergrond.

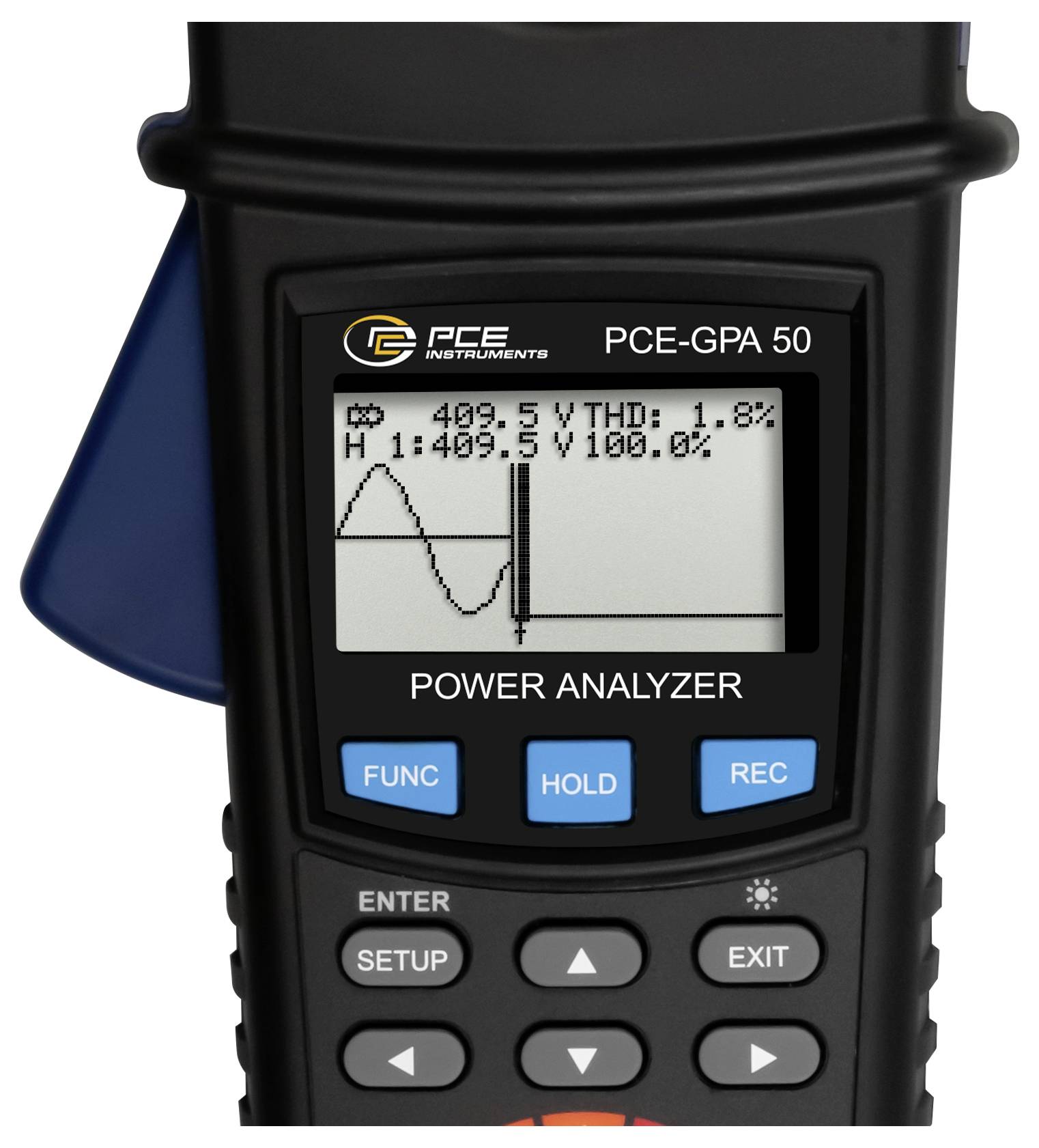

Handheld PCE-GPA 50 vermogenanalyzer met golfvormweergave met 409,5 V en THD 1,8%

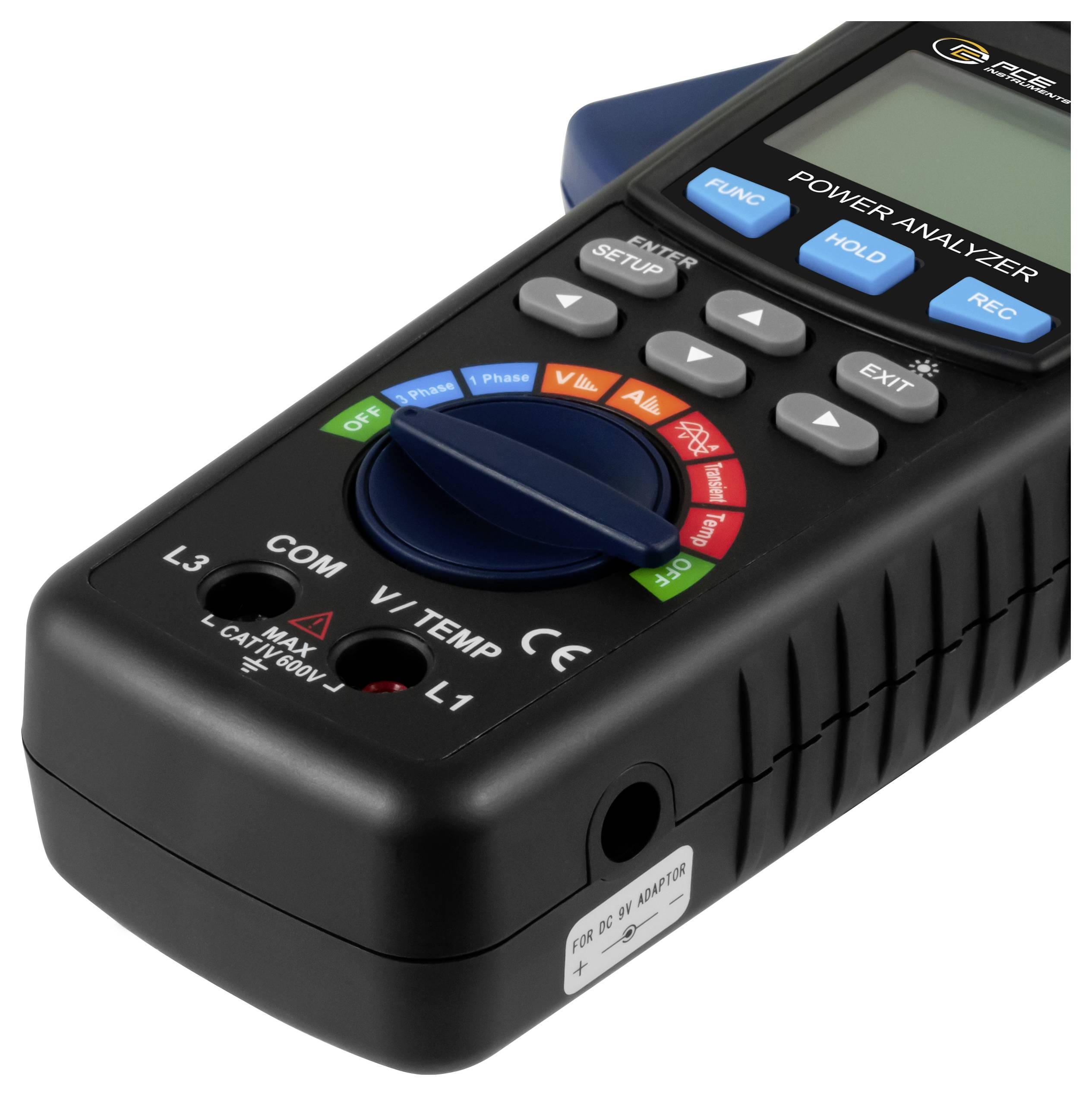

Draagbare stroomanalysator met display, bedieningsknoppen en rotatieschakelaar voor het meten van spanning, stroom en vermogen.

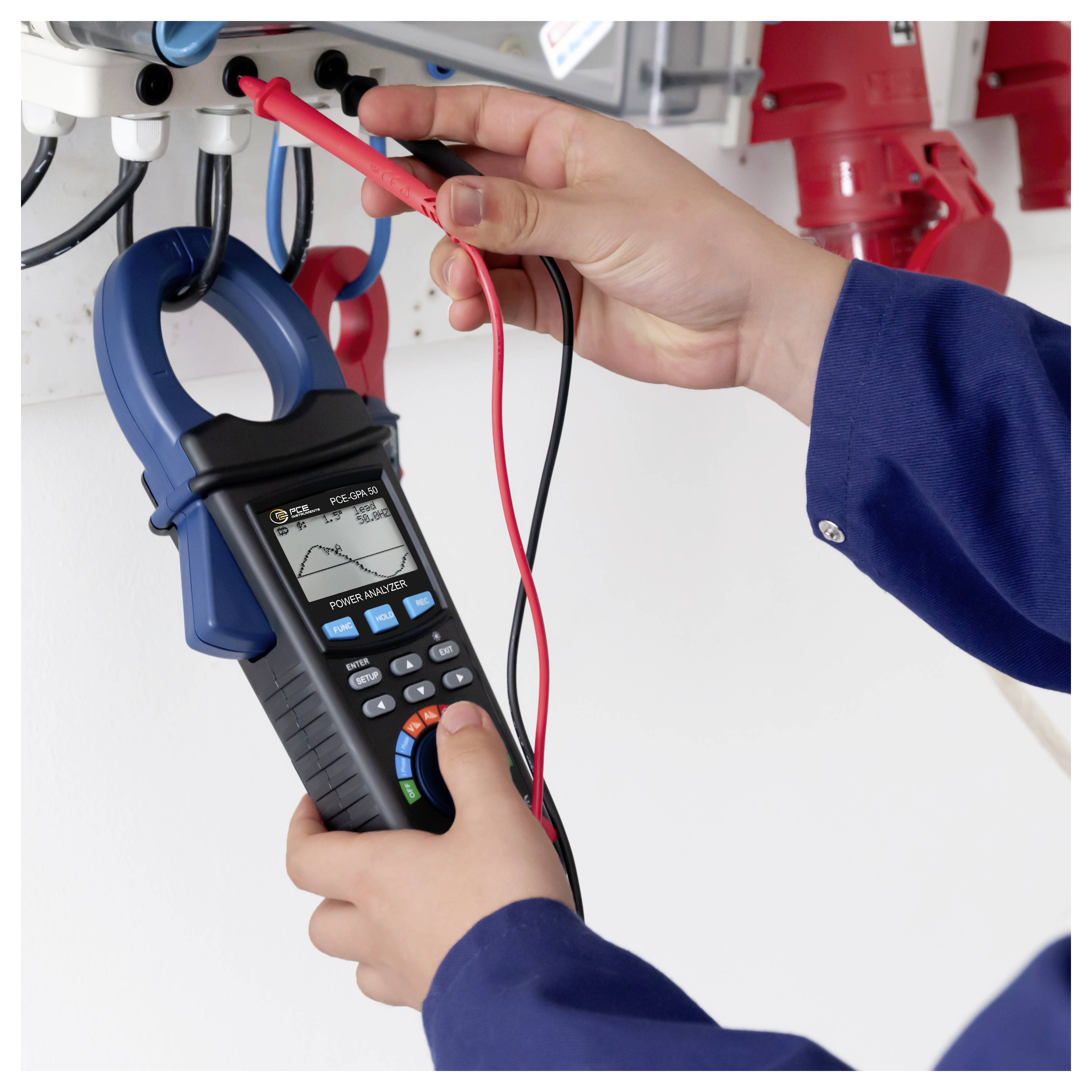

Technicus die een stroomtang gebruikt om een elektrisch bedieningspaneel te testen, waarbij rode en zwarte meetdraden tegen draden worden gehouden.

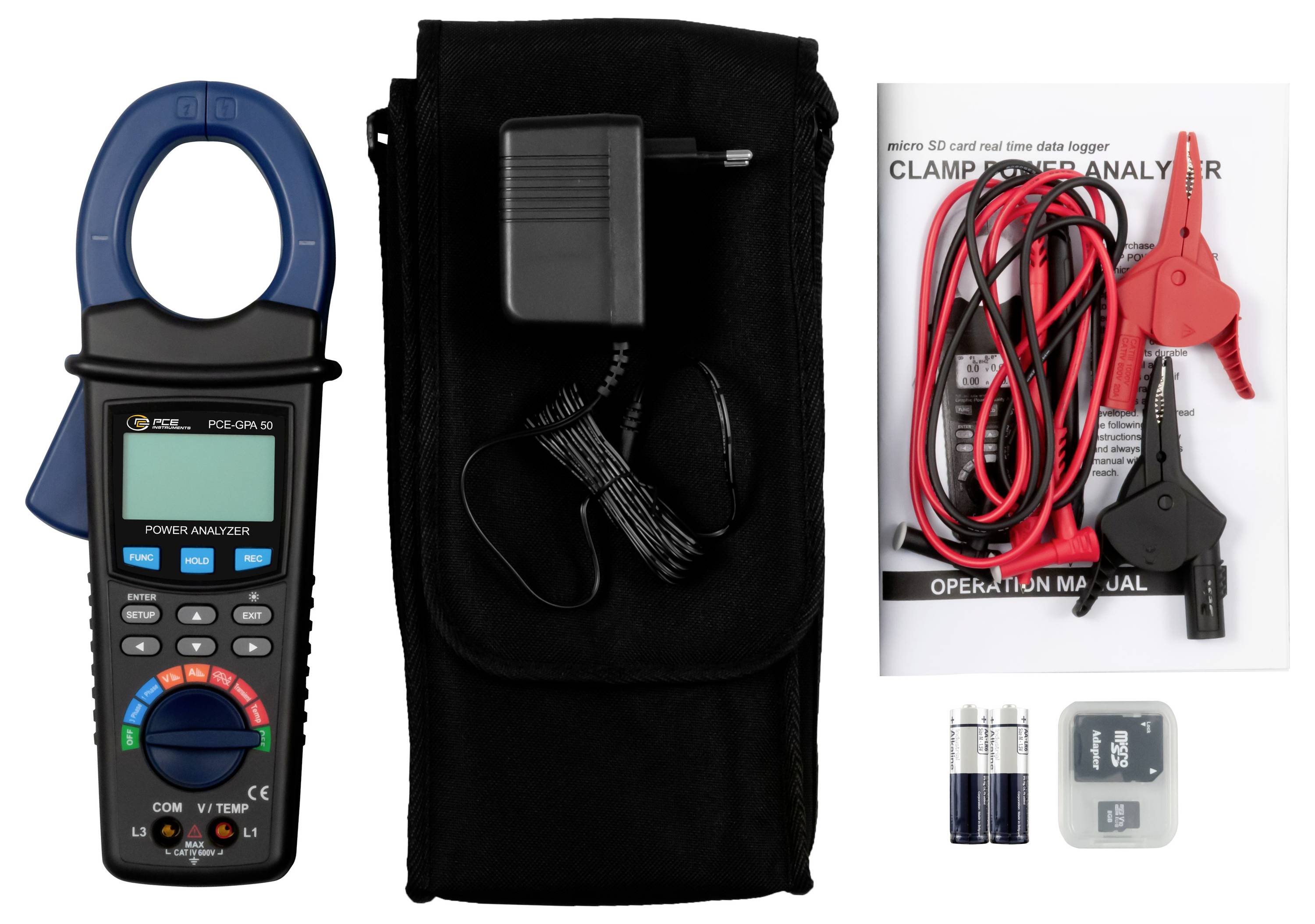

Spanklemmer-stroomanalysator kit met handheld meter, draagtas, testleidingen, klemmen, batterijen en handleiding.

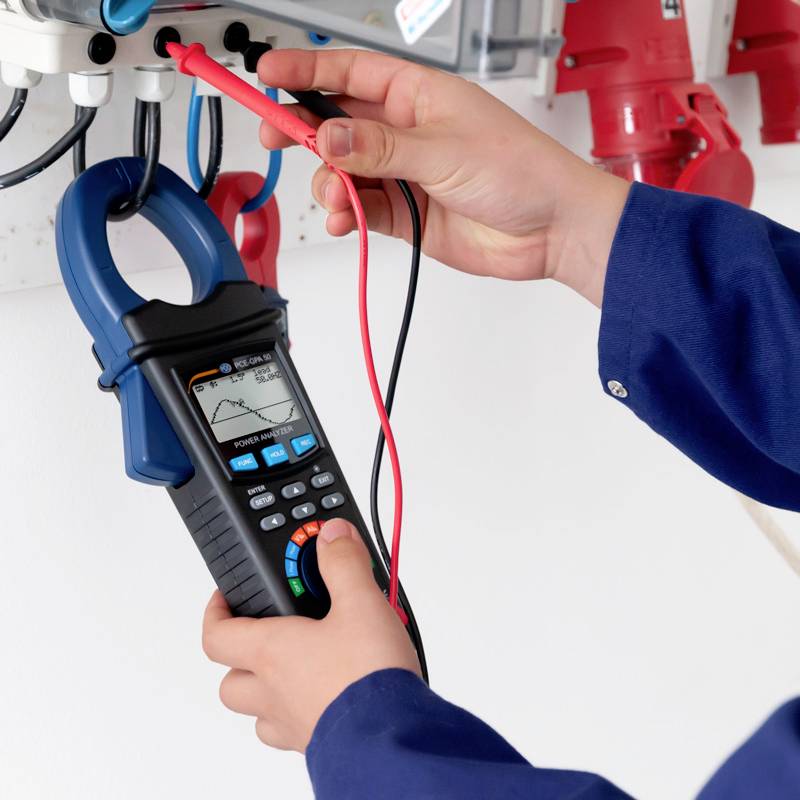

Een persoon meet met een digitale multimeter de elektrische spanning in een schakelkast om veiligheidsinspecties uit te voeren.

1/6

Leverbaar vr. 9 okt.

21 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 648,76 / Stuk)

€ 648,76

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Stroomtang Power Analyzer

Meetcategorie:
Meetbereik V/AC: 10 V - 600 V, V/DC: -
Basisnauwkeurigheid (±) %: 0.5 %
Multimeterkenmerk: Grafisch display

Technische specificaties

Meetwijze wisselspanning AC V. Meetbereik resolutie nauwkeurigheid
10... 600 V 0,1 V ± (0,5%... 3 digit)
Punt 0,1 V ± (5%... 30 digit)
Wisselstroom AC A 5... 2000 A< 100 A: 0,01 A< 200 A: ± (1 %+ 0,5 A) < 1000 A: 0,1 A > 200 A: ± (1 % + 5 A)
Punt > 1000 A: 1 A ± (5% + 30 digit)
Vermogensfactor (PF) 0... 1 0,001 ± 0,04
Fasehoek -180°... 180° 0,1° ± 1° x PF
Frequentie 45... 65 Hz 0,1 Hz ± 0,2 Hz
Wirwar-, blind- en 0... 9,999 M 0,1... 0,001 M ± (1,5% + 20 DIGIT) SCHIJNBAAR VERMOGEN (W / VA / VAR) (W / VA / VAR)
Harmonische AC V 1... 20e
Orde 0,1 V ± (2% + 5 digit) 21... 50
orde 0,1 V ± (4% + 5 digit)
Harmonische AC A 1... 20e
Orde < 100 A: 0,01 A ± (2% + 5 digit)
wisselstroom < 1000 A: 0,1 A 21... 50
orde > 1000 A: 1 A ± (4% + 5 digit)
Harmonische AC V% 1... 20e
Orde 0,1% ± (2% + 10 digit) 21... 50
orde 0,1% ± (4% + 20 digit)
Absolute harmonische 0... 20% 0,1% ± (2% + 5 digit)
vervorming 20,1... 100% 0,1% ± (6% + 10 digit)
Temperatuur type K -100... 199,9 °C 0,1 °C ± (1% + 1 °C)
THERMO-ELEMENT 200... 1300 °C 1 °C ± (1 % + 2 °C)
Weergave grafische weergave LCD AC V
ingangsimpedantie 10 MOhm
frequentiebereik 40 Hz... 1 kHz
stroomtang
gekalibreerde frequentie 45... 65 Hz
stroomtang
Overbelastingsbeveiliging AC V: 720 V RMS AC A: 2100 A datageheugen micro-SD-kaart
vernieuwingsfrequentie 1 seconde
display
Geheugensnelheid 2... 7200s
datageheugen
Geheugenformaat XLS
interface seriële interface voor live-weergave op PC (SOFT-LUT-USB is nodig)
voedingsspanning 2 x 1,5 V AA batterij 9 V / 800 mA netvoeding
stroomverbruik 60 mA DC
tangopening 50 mm
bedrijfscondities 0... 50 °C / max. 80 % RV
Gewicht ca. 595 g
afmetingen 280 x 106 x 47 mm

Soortnaam: Stroomtang

: 10 V

: 600 V

: 5 A

: 2000 A

Inwendige AC-weerstand: 10 MΩ

Basisnauwkeurigheid (±) %: 0.5 %

Meetwijze: True RMS

Hoogte: 280 mm

Breedte: 47 mm

: 106 mm

Gewicht: 595 g

: Fabrieksstandaard (zonder certificaat)

Stroommeting: AC

Type: Power Analyzer

Weergave: Digitaal

Afm.: (l x b x h) 106 x 47 x 280 mm

Meetbereik temperatuur (max.): 1300 °C

Meetbereik temperatuur (min.): -100 °C

Bijzonderheden: Grafisch display

Interfaces: DC-stekker 3,5 mm
RS232
RS-232C
USB 1.1 stekker A
MicroSD-schacht
Netstekker
SD-schacht
RS232-bus 3-polig
SD-kaart
USB
Serieel
USB-host
3-aderig
USB 2.0 stekker A
Seriële interface
DC-bus 3,5 mm
MiniSD-schacht
USB 2.0 stekker intern 4-polig
1x USB 2.0 Device
1x USB 2.0 Host
Male header, 3-polig
Meer tonen

Openingsbereik voor ampèretang: 50 mm

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2452448 PCE Instruments Power Analyzer Stroomtang Digitaal Grafisch display

Omschrijving

Ampèremeter tot 2000 A / TRMS meting / vermogensmeting / harmonische-analyse / grafische weergave met verlichting / gegevensopslag / net- en batterijwerking de ampèremeter wordt gebruikt om stroom van 1- resp. 3-fasige verbruikers te meten. Deze ampèremeter onderscheidt zich met name door zijn meetbereik tot 2000 A. Verder moet het grafische display van de ampèremeter worden benadrukt. Hier kunnen naast de numerieke meetwaarden ook de golfvorm van de fase door de ampèremeter worden weergegeven. Ook kan de ampèremeter worden gebruikt om spanningen te meten. Hierdoor kan de ampèremeter met behulp van de fasehoek het vermogen van de actieve, de blindstroom en het blindvermogen berekenen. Bovendien kan de ampèremeter andere netparameters zoals de energie, vermogensfactor en de harmonischen meten. Naast de uitgebreide meetfuncties registreert de ampèremeter zijn datalogfunctie. Alle meetwaarden kunnen door de ampèremeter direct op een micro-SD-kaart worden opgeslagen. De ampèremeter wordt gebruikt op 2 1,5 V AA-batterijen. Het is echter ook mogelijk om voor metingen op lange termijn de ampèremeter met een netvoeding te gebruiken.
