PCE Instruments Power Analyzer Netwerkanalyser 3-fasig, 1-fasig Met logger, Incl. stroomtang, Energiemetingen, Storingsl
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
8 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 2.759,50 / Stuk)
€ 2.759,50
excl. btw
& Gratis verzending*
Slechts 8 Stuk(s) beschikbaar
Highlights & Details
PROFESSIONAL. CALIBRATED. APPARATUUR. PCE-PA 8500
- Meting van spanning, stroom, frequentie
- Harmonischen, harmonischen, aanloopstroom
- Vermogen- en energiemeting
- Inbraken, pieken en flikkeren in het stroomnet

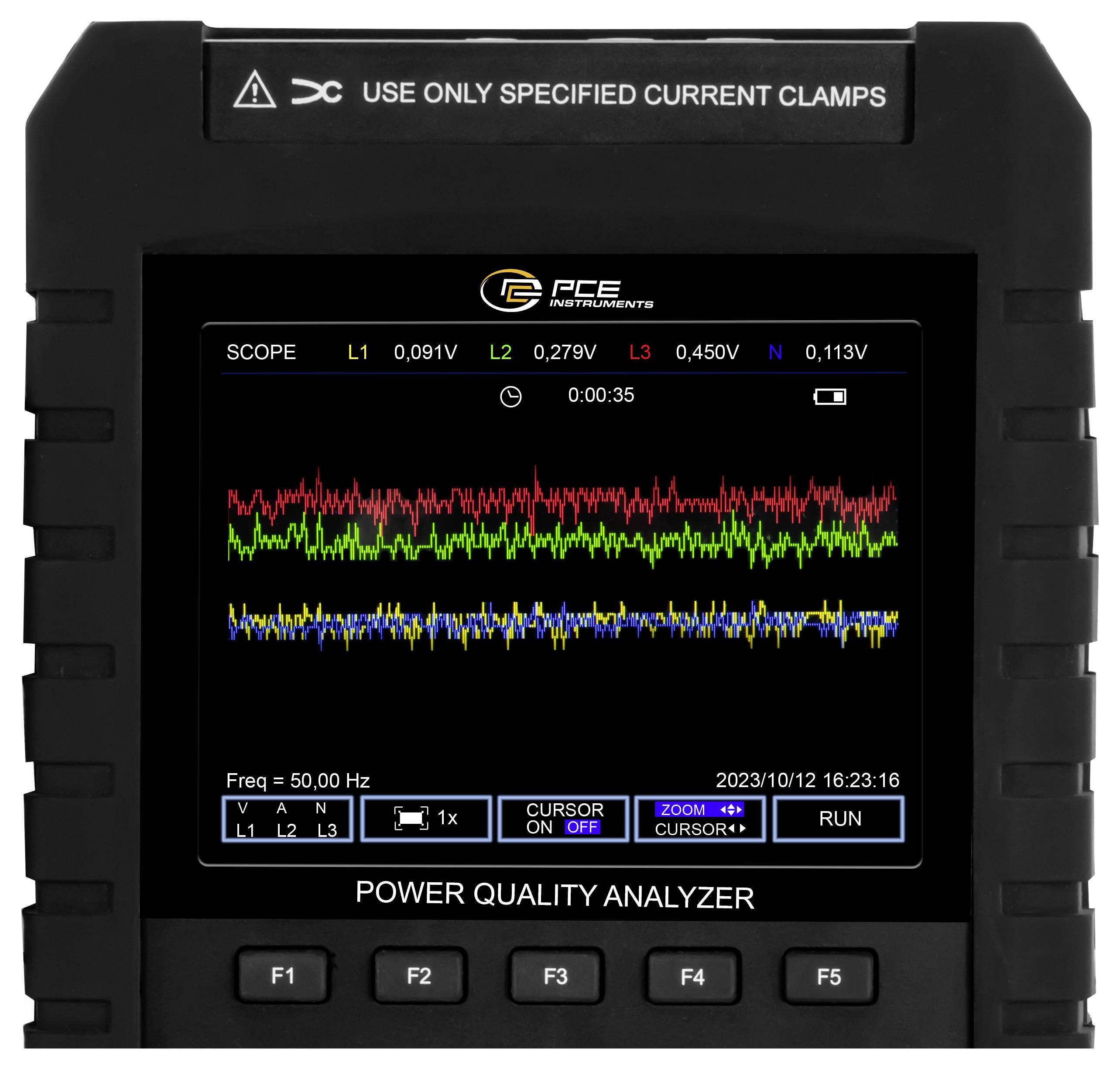

- Grafische weergave van de golfvorm en vectorgrafiek
- Datalogger met 8 GB geheugen

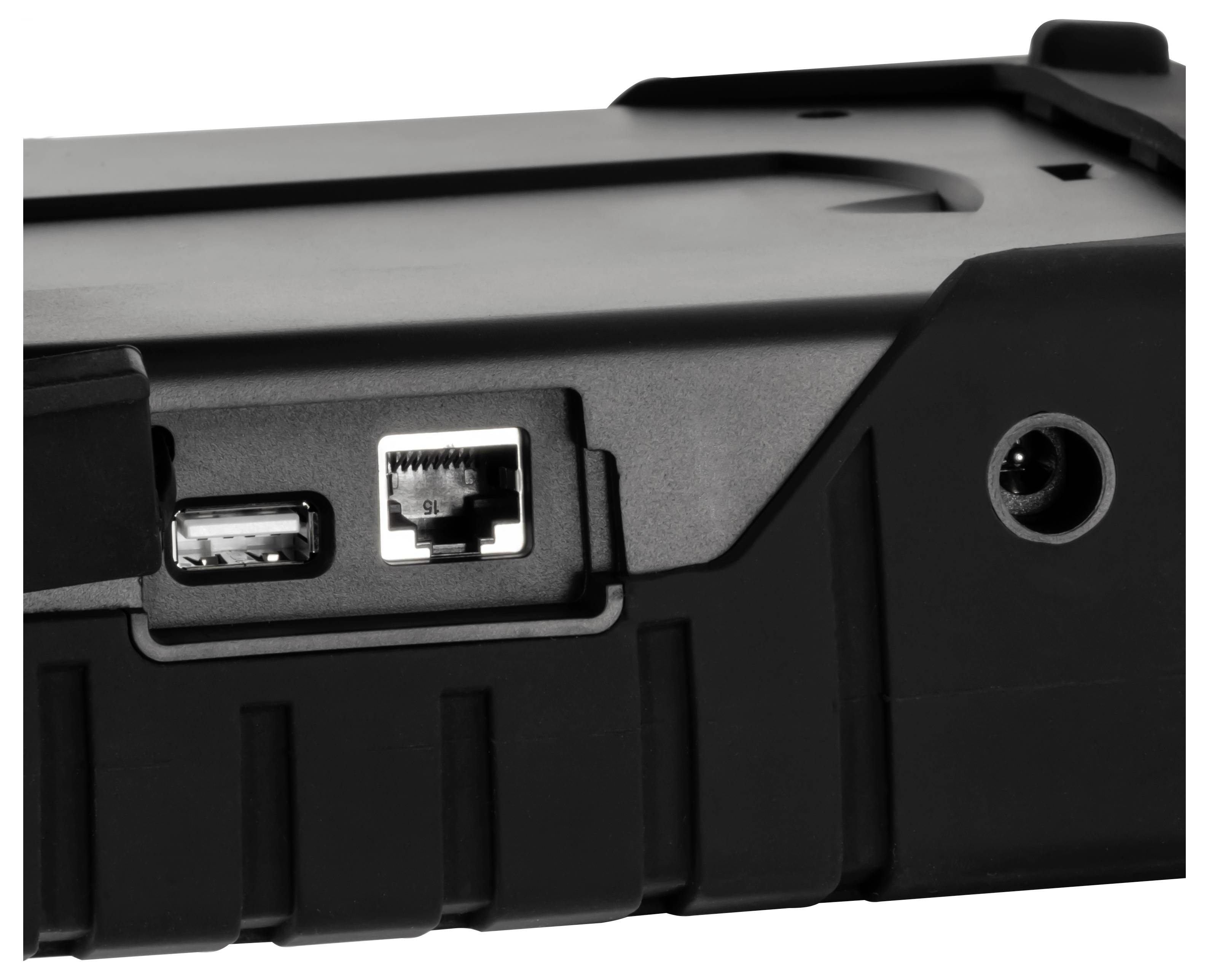

- LAN en USB-data-interface
- Incl. Flexibele stroomtangen tot 3000 A.
- Beproevingsnormen: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
Technische specificaties
- Gelijkspanning DC
- Meetbereik +1 V... +1000 V
- Resolutie: 0,1 V
- Nauwkeurigheid ±0,5% van de MW.
- Wisselspanning (AC)
- Meetbereik +1 V... +1000 V
- Resolutie: 0,1 V
- Nauwkeurigheid ±0,5 %
- Wisselstroom (AC)
- Meetbereik +15 A tot +3000 A
- Resolutie: 0,1 A
- Nauwkeurigheid ±3%
- Vermogensfactor
- Meetbereik 0 tot 1
- Resolutie: 0,01
- Nauwkeurigheid ±0,03
- Inschakelstroom
- Meetbereik +15 A AC... +3000 A AC
- Resolutie 0,1 A AC
- Nauwkeurigheid ±3%
- Frequentie nominaal 50 Hz
- Meetbereik +42,5 Hz... +57,5 Hz
- Resolutie 0,01 Hz
- Nauwkeurigheid ±0,01 Hz
- Frequentie nominaal 60 Hz
- Meetbereik +51 Hz... +69 Hz
- Resolutie 0,01 Hz
- Nauwkeurigheid ±0,01 Hz
- Frequentie nominaal 400 Hz
- Meetbereik +85 Hz... +414 Hz
- Resolutie 0,01 Hz
- Nauwkeurigheid ±0,1 Hz
- Meting bovenas (harmonischen)
- Meetbereik +1 (aantal voorschriften)... +50 (aantal orde)
- Stroombereik 0... 100 %
- Spanningsbereik 0... 100 %
- Bereik THD 0... 100 %
- Algemene technische gegevens
- Display type TFT-kleurendisplay
- Displaygrootte 2,6 inch
- Opslagmedium intern geheugen
- Geheugeninterval van 1 sec.
- Geheugeninterval tot 60 min.
- Opslagcapaciteit 8 GB
- Data-interface USB, Ethernet
- Norm(en) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7
- Veiligheidsstandaard 600 V CAT IV / 1000 V CAT CAT III (IEC61010-1)
- Accucapaciteit 3800 mAh
- Accutype nikkel-metaalhydride-accu
- Menutaal Duits, Russisch, Pools, Turks, Spaans, Frans, Portugees, Engels, Koreaans, Chinees
- Beschermingsklasse (apparaat) IP41
- Voeding netvoeding, accu
- Gewicht 1880 g
- Gewicht apparaat met leveringsomvang 4200 g.
- Gewicht van het apparaat met leveringsomvang en omverpakking 4600 g
- Afmetingen (L x B x H) 260 x 190 x 67 mm
- Bedrijfsomstandigheden 0 - 40 °C, 0... 90 % r.v.
- Opslagcondities -20 tot 60 °C, 0... 90 % r.v.
- Stekker
Randaardestekkers
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT III 600 V
CAT III 1000 V
- Aanduiding
2,6 inch TFT-kleurendisplay
- Fasenherkenning
Ja
- Randaardeherkenning
Nee
Fabrieksstandaard (zonder certificaat)
- Voedingsspanning
220-240 V/AC
- Afm.
(l x b x h) 260 x 190 x 67 mm
- Gewicht
1880 g
- Meetwijze
3-fasig
1-fasig
- Bijzonderheden
Met logger
Incl. stroomtang
Energiemetingen
Storingslokalisatie
Grafisch display
- Breedte
190 mm
- Hoogte
67 mm
260 mm
- Interfaces
USB
Ethernet
USB-device
USB 2.0 bus B
Documenten en downloads
Datablad
Datablad 3192935 PCE Instruments Power Analyzer Netwerkanalyser 3-fasig, 1-fasig Met logger, Incl. stroomtang, Energiemetingen, Storingsl
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3192935 PCE Instruments Power Analyzer Netwerkanalyser 3-fasig, 1-fasig Met logger, Incl. stroomtang, Energiemetingen, Storingsl
Omschrijving
De vermogensanalysator definieert de normen in de elektrische meettechniek opnieuw en biedt een uitgebreid scala aan functies voor nauwkeurige en gedetailleerde metingen. De vermogensanalysator maakt nauwkeurige metingen van elektrische spanning, stroomsterkte, frequentie, harmonischen, harmonische en aanloopstromen mogelijk. Bovendien kunnen nauwkeurige vermogens- en energiemetingen worden uitgevoerd, die een nauwkeurige bewaking en optimalisatie van het energieverbruik mogelijk maken.
Met behulp van de grafische weergave van de golfvormen en vectorgrafieken kunnen gebruikers elektrische signalen visueel registreren en analyseren. Deze functies bieden inzicht in de kwaliteit van de elektrische stroom en helpen bij de identificatie van problemen in het net. Ook inbraken, pieken of flikkeren in het voedingsnet kan het apparaat herkennen en weergeven.
Met dit brede meetpalet of de gewenste keuze kan de geïntegreerde datalogger met ruim 8 GB geheugen uitgebreide meetgegevens opslaan en archiveren voor latere evaluaties. Dit garandeert een continue gegevensregistratie, die ook tijdgestuurd kan worden. De vermogensanalysator is uitgerust met LAN- en USB-interfaces, die een comfortabele gegevensoverdracht en afstandsbediening mogelijk maken. Deze interfaces bieden een naadloze integratie van de vermogensanalysator in bestaande netwerken en systemen.
Meegeleverde flexibele stroomtangen met een capaciteit van maximaal 3000 A vergemakkelijken de meting van hoge stromen en maken nauwkeurige resultaten mogelijk, zelfs bij veeleisende toepassingen.
De vermogensanalysator voldoet aan internationale testnormen (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), wat was gegarandeerd dat de metingen kwalitatief en nauwkeurig zijn en garandeert dat ze voldoen aan de veeleisende eisen van professionele toepassingen.
Ongeacht of u de bedrijfseigenschappen van transformatoren, verlichtingssystemen of schakelelektronica zoals frequentieomvormers of netvoedingen moet testen - onze vermogensanalysatoren garanderen de hoogste nauwkeurigheid en zijn in staat om zelfs complexe signaalvormen nauwkeurig te analyseren.
De teksten voor dit artikel zijn automatisch vertaald.
Met behulp van de grafische weergave van de golfvormen en vectorgrafieken kunnen gebruikers elektrische signalen visueel registreren en analyseren. Deze functies bieden inzicht in de kwaliteit van de elektrische stroom en helpen bij de identificatie van problemen in het net. Ook inbraken, pieken of flikkeren in het voedingsnet kan het apparaat herkennen en weergeven.
Met dit brede meetpalet of de gewenste keuze kan de geïntegreerde datalogger met ruim 8 GB geheugen uitgebreide meetgegevens opslaan en archiveren voor latere evaluaties. Dit garandeert een continue gegevensregistratie, die ook tijdgestuurd kan worden. De vermogensanalysator is uitgerust met LAN- en USB-interfaces, die een comfortabele gegevensoverdracht en afstandsbediening mogelijk maken. Deze interfaces bieden een naadloze integratie van de vermogensanalysator in bestaande netwerken en systemen.
Meegeleverde flexibele stroomtangen met een capaciteit van maximaal 3000 A vergemakkelijken de meting van hoge stromen en maken nauwkeurige resultaten mogelijk, zelfs bij veeleisende toepassingen.
De vermogensanalysator voldoet aan internationale testnormen (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), wat was gegarandeerd dat de metingen kwalitatief en nauwkeurig zijn en garandeert dat ze voldoen aan de veeleisende eisen van professionele toepassingen.
Ongeacht of u de bedrijfseigenschappen van transformatoren, verlichtingssystemen of schakelelektronica zoals frequentieomvormers of netvoedingen moet testen - onze vermogensanalysatoren garanderen de hoogste nauwkeurigheid en zijn in staat om zelfs complexe signaalvormen nauwkeurig te analyseren.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Met 8 datalogger
- incl. software
Omvang van de levering

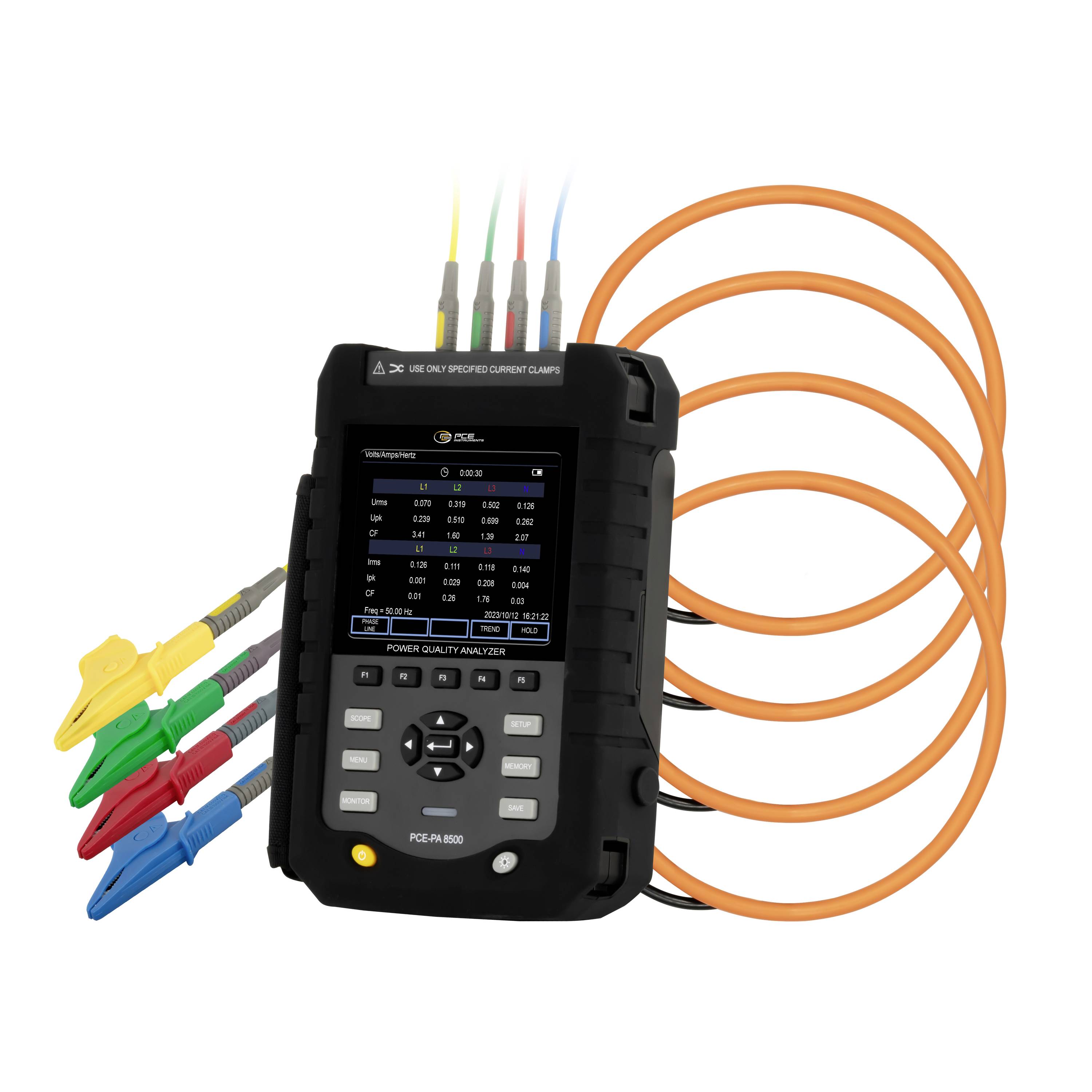

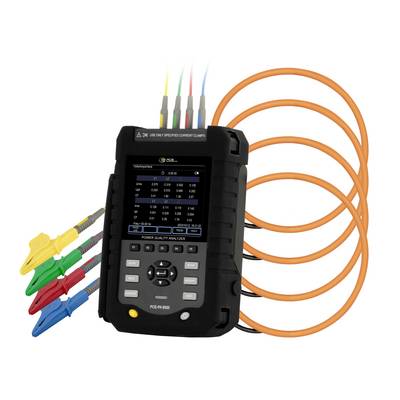

- 1x vermogensanalysator PCE-PA 8500
- 4 x flexibele stroomtangen
- 5x testkabels (2 m)
- 5x krokodilklemmen
- 1x software-CD (ook te downloaden)
- 1x netvoeding 12 V DC / 2A
- 1x stroomkabel
- 1x gebruiksaanwijzing
