PCE Instruments PCE-SCI-P PCE-SCI-P Scheidingsomvormer 1 stuk(s) kopen ? Conrad Electronic

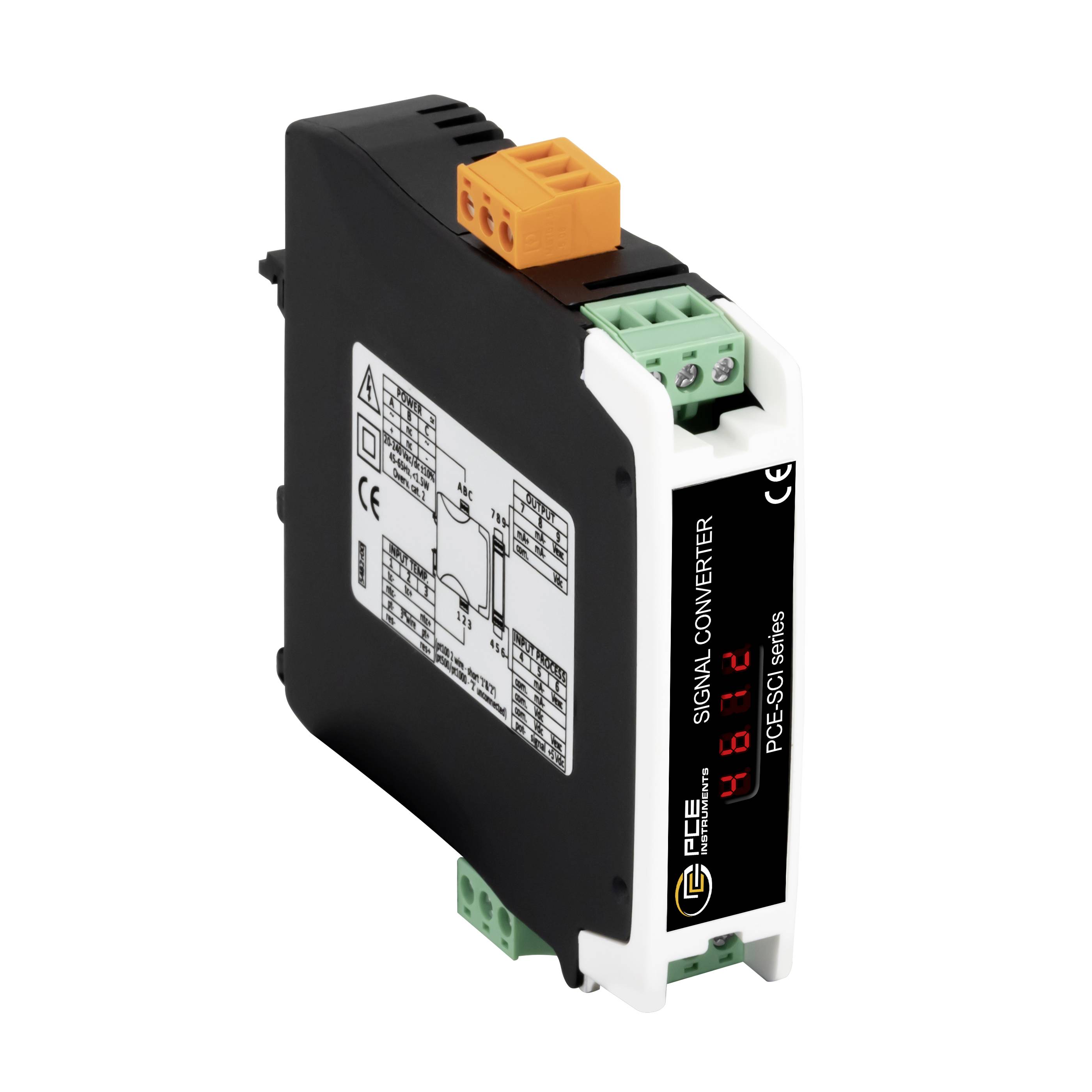

Industriële signaalomzettermodule met oranje en groene aansluitklemmen en een digitaal display op een zwart-wit behuizing.

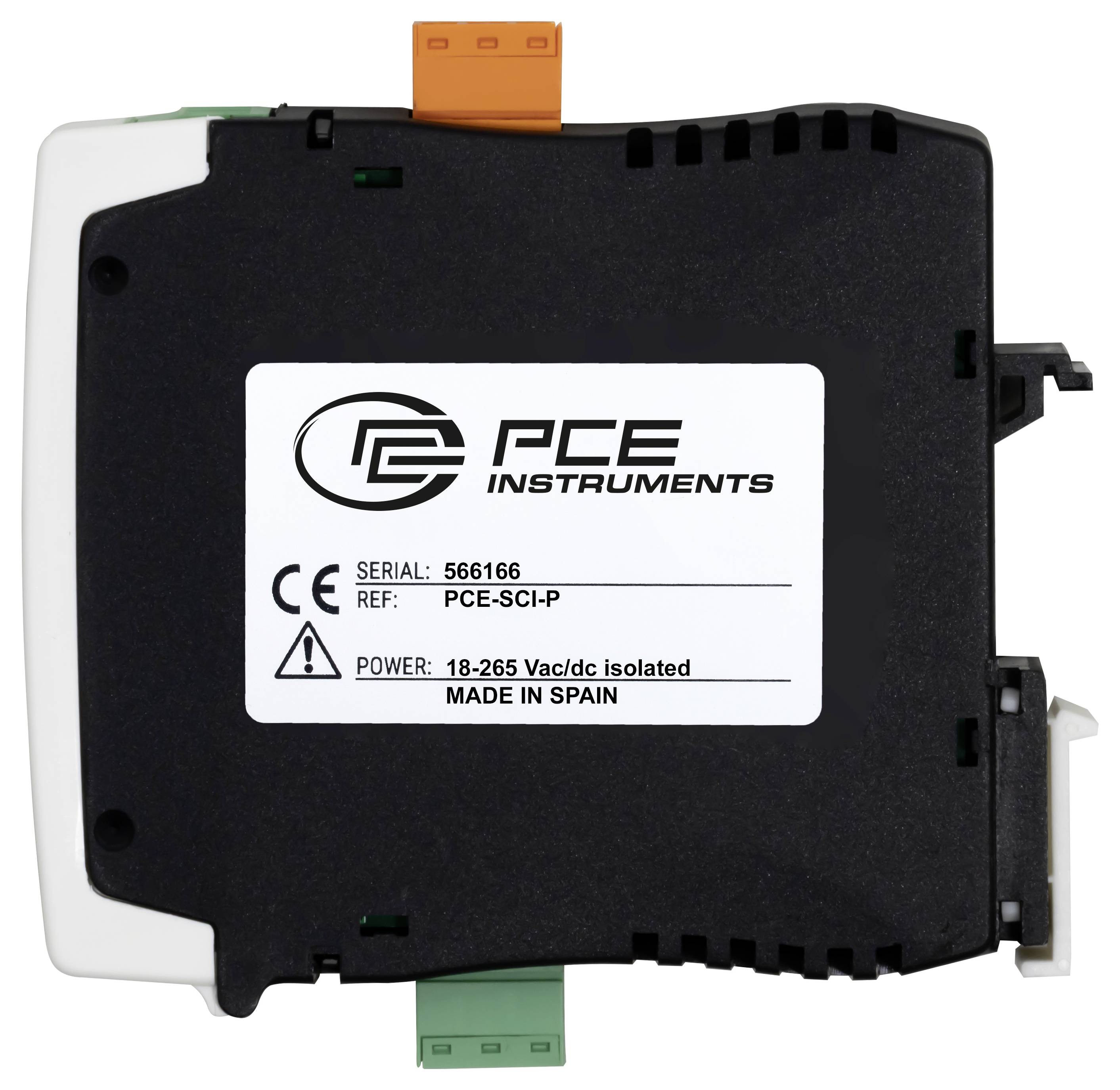

Zwarte PCE Instrumenten module met wit label met serienummer 566166, ref PCE-SCI-P, vermogen 18-265 Vac/dc geïsoleerd, gemaakt in Spanje

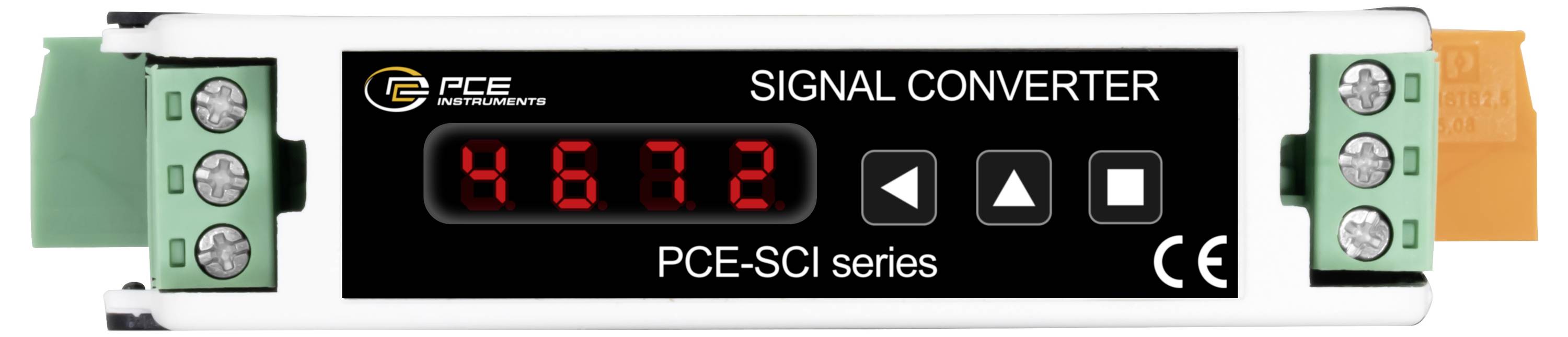

Vooraanzicht van een PCE-SCI signaalomzetter met rood LED-display dat 48,72 weergeeft en drie bedieningsknoppen, gemonteerd met groene aansluitblokken aan beide uiteinden.

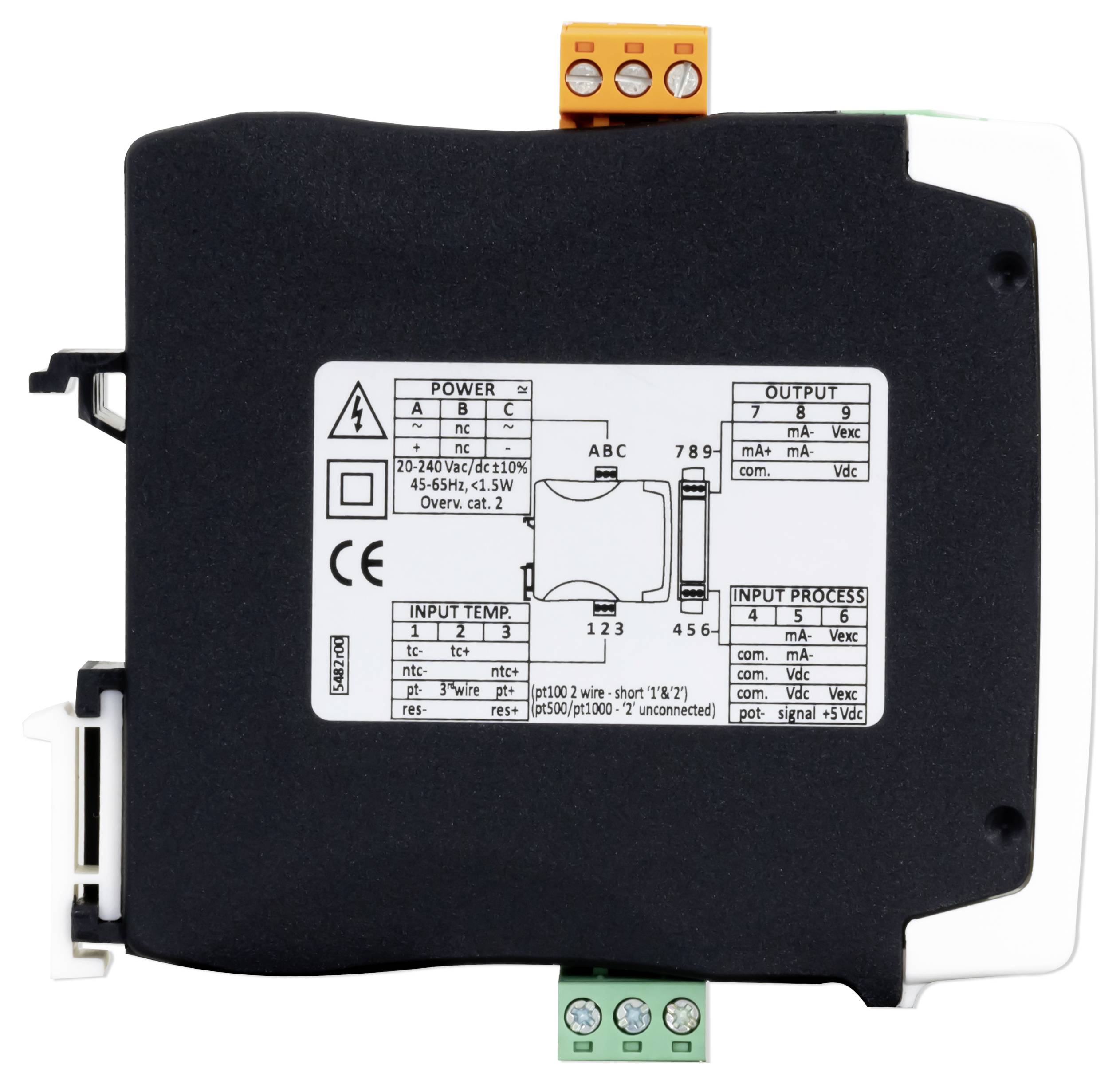

Zwarte industriële controlemodule met gelabelde stroomtoevoer-, ingang- en uitgangsterminalverbindingen op een witte achtergrond.

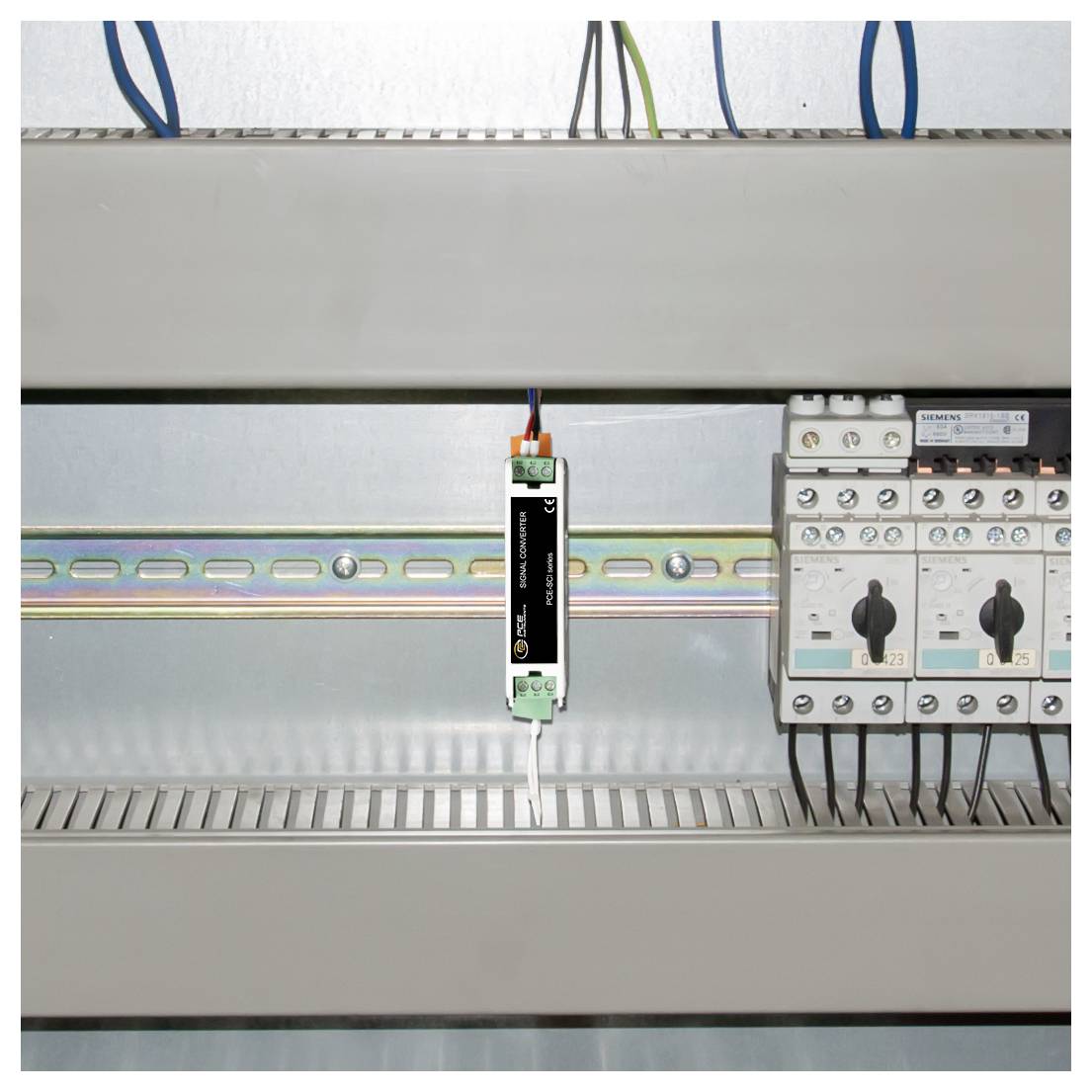

Elektrisch bedieningspaneel met DIN-railcomponenten, inclusief een centrale relaismodule en schakelaars aan de rechterkant.

1/5

Soortnaam

Scheidingsomvormer

Ingangssignaal max. (stroomsterkte)

20 mA

Ingangssignaal max. (spanning)

15 V

Type

PCE-SCI-P

Afm.

(l x b x h) 106 x 108 x 22.5 mm

Datasheet (PDF)

Leverbaar wo. 7 okt.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 173,55 / Stuk)

€ 173,55

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

PROFESSIONAL. CALIBRATED. APPARATUUR. PCE-SCI-P

Scheidingssignaalomvormer stroom - spanning - temperatuur
Scheidingssignaalomvormer met meer dan 100 instelbare combinaties
Analoge ingangssignalen (0... 10 V, 4... 20 mA, Pt100, thermo-elementen) in galvanisch gescheiden, analoge normsignalen
vrij schaalbaar
in minder dan 5 min. In gebruik
Zet analoog ingangsbereik om
Volledig galvanische scheiding
Voedingsspanning 18- 265 V AC/DC

Technische specificaties

Algemene technische gegevens
Ingangen 4... 20 mA, 0... 10 VDC, Pt100 3-draads, Pt100 2-draads, Pt500, Pt1000, thermo-element J, thermo-element K, thermo-element T, thermo-element E, thermo-element S, thermo-element R, thermo-element N, thermo-element C, thermo-element B, 0... 1 MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, pot. Nominaal 250 Ω... 15 KΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
Uitgangen 4... 20 mA, 0... 10 VDC
Display type 7 segment, 2 digits
Veiligheidsstandaard CAT II / 300 V.
Montage 35 mm DIN-railmontage
Isolatie 3000 Veff voor 60 s (ingang, uitgang, voeding)
Menutaal Engels (US)
Beschermingsklasse (apparaat) IP30
Voedingsspanning 24... 240 V DC ±10%, 45... 65 Hz, geïsoleerd
Gewicht: 130 g
Afmetingen (L x B x H) 110 x 22 x 118 mm
Gebruikscondities 0 tot 50 °C, 0 tot 95 % rH
Opslagcondities -20 tot 70 °C, 0 tot 95 % rH

Type: PCE-SCI-P

Soortnaam: Scheidingsomvormer

Ingangssignaal max. (stroomsterkte): 20 mA

Ingangssignaal max. (spanning): 15 V

Afm.: (l x b x h) 106 x 108 x 22.5 mm

Aansluiting: Contactstrip
Schroefklem
Klem
Connector

Uitgangssignaal (spanning): 0-10

Voedingsspanning: 18 - 265 V

Max. voedingsspanning: 265 V

Min. voedingsspanning: 18 V DC/AC

Last: 10

Ingangssignaal (spanning): 10

Inhoud: 1 stuk(s)

Configuratie: Potentiometer

Breedte: 108 mm

Hoogte: 22.5 mm

: 106 mm

Conform RoHS: Ja

Sensorwijze: PT100
PT500
PT1000

Stroomverbruik: 3 W

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -20 °C

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.25 mm²

Doorsnede massief (min.): 1 mm²

Documenten en downloads

Datablad

Datablad 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Scheidingsomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Scheidingsomvormer 1 stuk(s)

Omschrijving

De scheidingssignaalomvormer zet een analoog ingangssignaal om in een overeenkomstig analoog uitgangssignaal. Daarbij zijn de in- en uitgangssignalen volledig galvanisch gescheiden van de scheidingssignaalomvormer. De instelling van het ingangs- en uitgangsbereik gebeurt via twee knoppen. De instelling wordt op een intern LED-display weergegeven.

Meer dan 100 verschillende combinaties van in- en uitgang en de vrije schaalverdeling binnen de ingestelde gebieden maken van deze scheidingssignaalomvormer een universeel inzetbaar apparaat en besparen kostbare en uitgebreide opslag van verschillende soorten. Omdat in- en uitgangsbereik ook identiek kunnen worden ingesteld, kan de signaalomvormer ook voor galvanische ontkoppeling worden gebruikt. De scheidingssignaalomvormer wordt eenvoudig op een C- of DIN-rail geklapt. De scheidingssignaalomvormer kan worden gebruikt met een spanning tussen 18... 265 V AC/DC
