PCE Instruments PCE-HVAC 2-ICA Windmeter Kalibratie (ISO) Luchtdruk, Druk 0 - 50 °C Met temperatuurmeting, Met datalogge
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 491,74 / Stuk)
€ 491,74
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
PCE Instruments druk/stromingsmeter PCE-HVAC 2-ICA
- Professional. Calibrated. Equipment. PCE-HVAC 2-ICA
- Voor luchtsnelheid, luchtdruk, luchtstroom
- extra Weergave van de omgevingstemperatuur
- afstemmingsfunctie
- MIN-, MAX-, AVR-, RECen HOLD-functie
- LCD met achtergrondverlichting
- Dubbele weergave van meetwaarden op het LCD-scherm
- Geschikt voor hoge stroomsnelheden
- Intern geheugen voor 99 meetwaarden

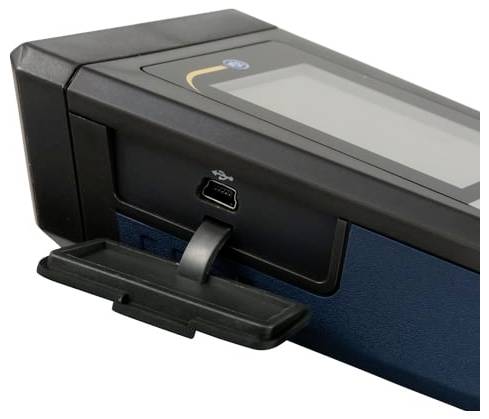

- USB-interface en software
- Real-time meting
- Meting via pitotbuis
- Verschildruk, standaardmeting
- ISO-kalibratie optioneel verkrijgbaar als accessoire
- 2 aansluitslangen (ca. 85 cm)
- Verschillende meeteenheden (instelbaar)
- Automatische uitschakeling (in-/uitbaar)

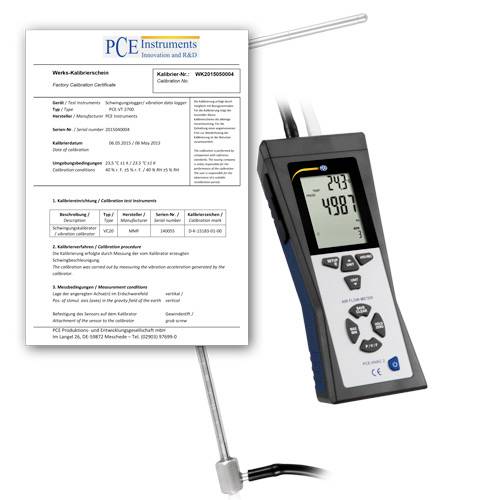

- Incl. ISO-kalibratiecertificaat
Technische specificaties
- Snelheid
- Meetbereik 1 ... 80 m/s
- Resolutie: 0,01 m/s
- Nauwkeurigheid ± 2,5 % van de meetwaarde
- Snelheid
- Meetbereik 200 ... 15733 ft/min.
- Resolutie 1 ft/min.
- Nauwkeurigheid afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal
- Snelheid
- Meetbereik 3,6 ... 288 km/h
- Resolutie: 0,1 km/h
- Nauwkeurigheid afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal
- Snelheid
- Meetbereik 2,24 ... 178,66 mpu
- Resolutie 0,01 mph
- Nauwkeurigheid afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal
- Snelheid
- Meetbereik 2 ... 154,6 knopen
- Resolutie 0,1 knopen
- Nauwkeurigheid afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal
- Luchtdruk
- Meetbereik 0 tot 5000 hPa
- Resolutie 1 hPa
- Nauwkeurigheid ±0,3% FS bij 25 °C.
- Luchtdruk
- Meetbereik 0 tot 0,7252 psi
- Resolutie 0,0001 psi
- Nauwkeurigheid ±0,3% FS bij 25 °C.
- Luchtdruk
- Meetbereik 0 tot 50 mbar
- Resolutie: 0,01 mbar
- Nauwkeurigheid ±0,3% FS bij 25 °C.
- Luchtdruk
- Meetbereik 0 tot 20,07 INHCO
- Resolutie 0,01 inHkomt O
- Nauwkeurigheid ±0,3% FS bij 25 °C.
- Luchtdruk
- Meetbereik 0 tot 509,8 mmHg
- Resolutie 0,1 mmHkomt O
- Nauwkeurigheid ±0,3% FS bij 25 °C.
- Volumestroom
- Meetbereik 0 tot 99999 ft³/min.
- Resolutie 0,0001 ft³/min.
- Nauwkeurigheid ± 2,5 % van de meetwaarde
- Volumestroom
- Meetbereik 0 tot 99999 m³/min
- Resolutie 0,001 m³/min.
- Nauwkeurigheid ± 2,5 % van de meetwaarde
- Temperatuur
- Meetbereik 0 tot 50 °C
- Nauwkeurigheid 0,1 °C
- Nauwkeurigheid ± 1 °C
- Temperatuur
- Meetbereik 32 ... 122 °F
- Resolutie 0,1 °F
- Nauwkeurigheid ± 2 °F
- Algemene technische gegevens
- MEETFUNCTIES HOLD, MAX., MIN.
- Display type LCD met verlichting
- Displayformaat 2,5 inch
- Schermvernieuwingsfrequentie 1 x per seconde
- Opslagmedium intern geheugen
- Opslagcapaciteit 297 waarden
- Opslagcapaciteit (extra informatie) 99 meetwaarden per parameter
- Interface Micro-USB;
- Reactietijd: 0,5 s
- Automatische uitschakeling: 20 min.
- Herhaalbaarheid 0,2 % (max. ±0,5% FS)
- Behuizing ABS (copolymeren van acrylonitril-butadieen-styreen)
- Afmetingen, pitkot:,- lengte: 335 mm,- buisdiameter: Ø 8 mm,- kopdiameter: Ø 8 mm,- koplengte: 195 mm,- lengte meetslangen elk 850 mm
- Lineariteit 0,29% FS
- Menutaal Engels (US), Engels (GB)
- Beschermingsklasse (apparaat): IP20
- Accu/batterij 1 x 9 V blokbatterij, alkalinemangaan
- Capaciteit 640 mAh
- Gebruikscondities 0 tot 50 °C, 0 tot 90 % RV
- Opslagcondities: -10 tot 60 °C , 0 ... 90 % RV
- Afmetingen ( L x b x h ) 225 x 95 x 46 mm
- Gewicht 600 g
- Voedingsspanning
9 V
- Soortnaam
Windmeter
- Meetbereik
0 - 50 °C
- Te meten grootheid
Luchtdruk
Druk
- Voedingsspanning
9 V
- Drukaansluiting

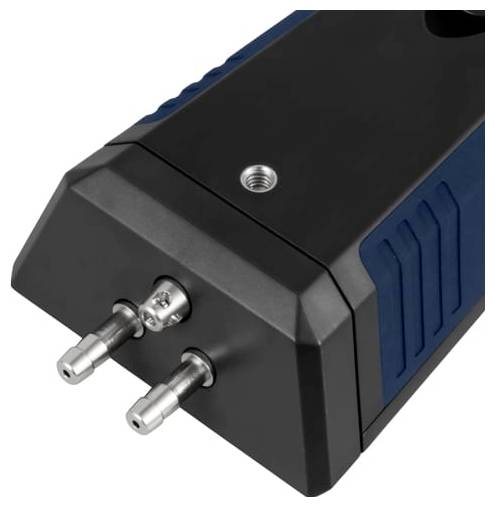

2 slangaansluitingen: Input (+) en REF (-)
- Luchtdruk
0,7252 psi, 50,00 mbar, 20,07 inH2O, 509,8 mmH2O, 5000 Pa
- Aanspreektijd
0,5 ns
ISO
- Afleesbereik
LC-display
- Resolutie
0.01 mbar
- Basisnauwkeurigheid
1 °C
- Sensor
Pitot-/stuwbuis + verschildruksensor / temperatuursensor
- Temperatuur
0 tot +50 °C
- Nauwkeurigheid
0,3 %
- Type
Drukverschilmeter / stuwbuis-anemometer / multifunctionele stromingsmeter
- Afm.
(l x b x h) 225 x 95 x 46 mm
- Gewicht
600 g
- Resolutie
0,1 %
- Resolutie stroming
0.01 m/s
- Bijzonderheden
Met temperatuurmeting
Met datalogger
- Nauwkeurigheid
1 %
- Kalibreerservice
Incl. ISO-kalibratiecertificaat
- Meetbereik (max.)
50 °C
- Meetbereik (min.)
0 °C
- Meetbereik stroming
1-80 m/s
- Breedte
95 mm
- Hoogte
46 mm
225 mm
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 3812573 PCE Instruments PCE-HVAC 2-ICA Windmeter Kalibratie (ISO) Luchtdruk, Druk 0 - 50 °C Met temperatuurmeting, Met datalogge
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812573 PCE Instruments PCE-HVAC 2-ICA Windmeter Kalibratie (ISO) Luchtdruk, Druk 0 - 50 °C Met temperatuurmeting, Met datalogge
Omschrijving
De druk/stromingsmeter is een meetinstrument van PCE Instruments voor het meten van drukverschil, luchtstroom, luchtsnelheid en temperatuur. De met een haakse pilotbuis uitgeruste druk/stromingsmeter is dankzij de constructie vooral geschikt voor het snel of nauwkeurig bepalen van hoge luchtsnelheden tot 80 m/s.
Bij het meten van de stromingssnelheid zijn bij deze druk/stromingsmeter verschillende eenheden te kiezen (m/s, knopen, km/h, mph, ft/min). Door de bij de druk/stromingsmeter aangebrachte pitotbuis van 33,5 centimeter met een diameter van slechts 8 millimeter is het mogelijk om te werken op krappe werkruimten, kleine openingen en buizensystemen. De fabrikant PCE Instruments heeft het meetapparaat voorzien van enkele handige functies die het veelzijdig inzetbaar maken. Om op een statief te kunnen worden gemonteerd, heeft de druk/stromingsmeter aan de onderzijde een schroefdraad. Zo heeft de gebruiker in deze combinatie met twee vrije handen meer flexibiliteit bij het hanteren van de stofbuis.
De twee meegeleverde drukslangen van elk 85 centimeter lang worden aan de bovenzijde op de druk/stromingsmeter geplaatst en kunnen dan met de L-vormige pitkobuis worden verbonden. Om de meetresultaten ook bij ongunstige lichtomstandigheden optimaal te kunnen aflezen, heeft de fabrikant de druk-/stromingsmeter van een groot LC-display met achtergrondverlichting voorzien.
Het interne geheugen voor de meetwaarde van de druk/stromingsmeter biedt geheugenmogelijkheden voor maximaal 99 meetwaarden per parameter. Zo kunnen de verzamelde gegevens op elk moment worden opgeslagen en teruggehaald. Bovendien maakt de druk/stromingsmeter het opslaan van maximaal- en minimumwaarden mogelijk. Om de laatste meetresultaten opnieuw te kunnen lezen, beschikt het meetsysteem over een praktische Data Hold-functie. Via de USB-interface van de druk-/stromingsmeter kan in combinatie met de meegeleverde software een real-time meting worden uitgevoerd. Om de accu te sparen, heeft de fabrikant het meetsysteem met een auto-Power-off-functie uitgerust. De druk/stromingsmeter wordt bij niet-gebruik na korte tijd automatisch uitgeschakeld.
Toepassingsgebieden druk/stromingsmeter
Druk/stromingsmeters worden bij voorkeur gebruikt in de klimaat- en ventilatietechniek. Ze zijn ideaal om bijvoorbeeld de stroomsnelheid in ventilatiekanalen te bepalen. De veelzijdige functies maken de druk/stromingsmeter van PCE Instruments maar ook op veel andere plaatsen in de ambachtelijke, industriële of bij de bepaling van hoge windsnelheden onmisbaar.
Het robuuste meetapparaat garandeert met een ergonomische behuizing en verlicht display een hoge meetnauwkeurigheid bij eenvoudig gebruik. De druk/stromingsmeter van PCE Instruments is flexibel inzetbaar en levert ook bij moeilijke omgevingsomstandigheden nauwkeurige resultaten. De ongevoeligheid van de robuuste, metalen stofbuissonde voor mechanische belasting is een extra pluspunt. Deze eigenschappen maken van het meetapparaat een betrouwbare begeleider van technici, installateurs en deskundigen.
Stoopbuis werking
De druk/stromingsmeter bestaat uit twee essentiële componenten. Dit omvat een drukverschilmeter en een stofbuis, ook bekend als Prandtl-buis, stofsonde of pitot-buis. De stuwbuis (pittopijp) is een meestal L-vormige metalen buis, die aan de voorzijde van een boring is voorzien. Aan de zijkant bevinden zich ringvormig meer, 90° verplaatste, boringen. Via kleine kanalen in de metalen buis wordt de druk die aan de boringen is verbonden, doorgegeven aan de drukverschilmeter, waardoor het drukverschil tussen totale druk en statische druk kan worden gemeten. Voor het meten van de luchtsnelheid met de druk/stromingsmeter wordt de stofbuis evenwijdig aan de stromingsrichting en tegen de stromingsrichting in uitgelijnd. De totale druk die bij de voorste opening ontstaat, bestaat uit de statische druk en de dynamische druk. De statische druk wordt gemeten via de boringen aan de zijkant. Via het verschil tussen totale druk - statische druk wordt met de aangesloten drukverschilmanometer de dynamische druk bepaald. De dynamische druk is gebaseerd op een snelheidscomponent die volgens de Bernoullse vergelijking in de stroomsnelheid kan worden omgezet. De druk/stromingsmeter is daarom uitstekend geschikt voor het bepalen van windsnelheden.
Accessoires / Service
Als accessoire voor de druk/stromingsmeter zijn bij de fabrikant PCE Instruments passende roestvrijstalen stofbuizen in verschillende lengtes en diameters verkrijgbaar. PCE Instruments biedt bovendien het ISO kalibratiecertificaat CAL-AM voor anemometer, windmeetapparatuur of windsensoren aan om aan de DIN ISO 9000 te voldoen. Kalibratiecertificaten worden speciaal voor klanten afgegeven, de jaarlijkse herkalibratie kan ook via PCE Instruments worden uitgevoerd.
De teksten voor dit artikel zijn automatisch vertaald.
Bij het meten van de stromingssnelheid zijn bij deze druk/stromingsmeter verschillende eenheden te kiezen (m/s, knopen, km/h, mph, ft/min). Door de bij de druk/stromingsmeter aangebrachte pitotbuis van 33,5 centimeter met een diameter van slechts 8 millimeter is het mogelijk om te werken op krappe werkruimten, kleine openingen en buizensystemen. De fabrikant PCE Instruments heeft het meetapparaat voorzien van enkele handige functies die het veelzijdig inzetbaar maken. Om op een statief te kunnen worden gemonteerd, heeft de druk/stromingsmeter aan de onderzijde een schroefdraad. Zo heeft de gebruiker in deze combinatie met twee vrije handen meer flexibiliteit bij het hanteren van de stofbuis.
De twee meegeleverde drukslangen van elk 85 centimeter lang worden aan de bovenzijde op de druk/stromingsmeter geplaatst en kunnen dan met de L-vormige pitkobuis worden verbonden. Om de meetresultaten ook bij ongunstige lichtomstandigheden optimaal te kunnen aflezen, heeft de fabrikant de druk-/stromingsmeter van een groot LC-display met achtergrondverlichting voorzien.
Het interne geheugen voor de meetwaarde van de druk/stromingsmeter biedt geheugenmogelijkheden voor maximaal 99 meetwaarden per parameter. Zo kunnen de verzamelde gegevens op elk moment worden opgeslagen en teruggehaald. Bovendien maakt de druk/stromingsmeter het opslaan van maximaal- en minimumwaarden mogelijk. Om de laatste meetresultaten opnieuw te kunnen lezen, beschikt het meetsysteem over een praktische Data Hold-functie. Via de USB-interface van de druk-/stromingsmeter kan in combinatie met de meegeleverde software een real-time meting worden uitgevoerd. Om de accu te sparen, heeft de fabrikant het meetsysteem met een auto-Power-off-functie uitgerust. De druk/stromingsmeter wordt bij niet-gebruik na korte tijd automatisch uitgeschakeld.
Toepassingsgebieden druk/stromingsmeter
Druk/stromingsmeters worden bij voorkeur gebruikt in de klimaat- en ventilatietechniek. Ze zijn ideaal om bijvoorbeeld de stroomsnelheid in ventilatiekanalen te bepalen. De veelzijdige functies maken de druk/stromingsmeter van PCE Instruments maar ook op veel andere plaatsen in de ambachtelijke, industriële of bij de bepaling van hoge windsnelheden onmisbaar.
Het robuuste meetapparaat garandeert met een ergonomische behuizing en verlicht display een hoge meetnauwkeurigheid bij eenvoudig gebruik. De druk/stromingsmeter van PCE Instruments is flexibel inzetbaar en levert ook bij moeilijke omgevingsomstandigheden nauwkeurige resultaten. De ongevoeligheid van de robuuste, metalen stofbuissonde voor mechanische belasting is een extra pluspunt. Deze eigenschappen maken van het meetapparaat een betrouwbare begeleider van technici, installateurs en deskundigen.
Stoopbuis werking
De druk/stromingsmeter bestaat uit twee essentiële componenten. Dit omvat een drukverschilmeter en een stofbuis, ook bekend als Prandtl-buis, stofsonde of pitot-buis. De stuwbuis (pittopijp) is een meestal L-vormige metalen buis, die aan de voorzijde van een boring is voorzien. Aan de zijkant bevinden zich ringvormig meer, 90° verplaatste, boringen. Via kleine kanalen in de metalen buis wordt de druk die aan de boringen is verbonden, doorgegeven aan de drukverschilmeter, waardoor het drukverschil tussen totale druk en statische druk kan worden gemeten. Voor het meten van de luchtsnelheid met de druk/stromingsmeter wordt de stofbuis evenwijdig aan de stromingsrichting en tegen de stromingsrichting in uitgelijnd. De totale druk die bij de voorste opening ontstaat, bestaat uit de statische druk en de dynamische druk. De statische druk wordt gemeten via de boringen aan de zijkant. Via het verschil tussen totale druk - statische druk wordt met de aangesloten drukverschilmanometer de dynamische druk bepaald. De dynamische druk is gebaseerd op een snelheidscomponent die volgens de Bernoullse vergelijking in de stroomsnelheid kan worden omgezet. De druk/stromingsmeter is daarom uitstekend geschikt voor het bepalen van windsnelheden.
Accessoires / Service
Als accessoire voor de druk/stromingsmeter zijn bij de fabrikant PCE Instruments passende roestvrijstalen stofbuizen in verschillende lengtes en diameters verkrijgbaar. PCE Instruments biedt bovendien het ISO kalibratiecertificaat CAL-AM voor anemometer, windmeetapparatuur of windsensoren aan om aan de DIN ISO 9000 te voldoen. Kalibratiecertificaten worden speciaal voor klanten afgegeven, de jaarlijkse herkalibratie kan ook via PCE Instruments worden uitgevoerd.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 x druk/stromingsmeter PCE-HVAC2
- 1 x pitotbuis (haaks)
- 1 x mini-USB-kabel
- 1x transportkoffer
- 1x software
- 2 x verbindingsslang (elk 85 cm)
- 1x 9V-batterij (blok)
- 1x gebruiksaanwijzing
- 1 x ISO-kalibratiecertificaat
