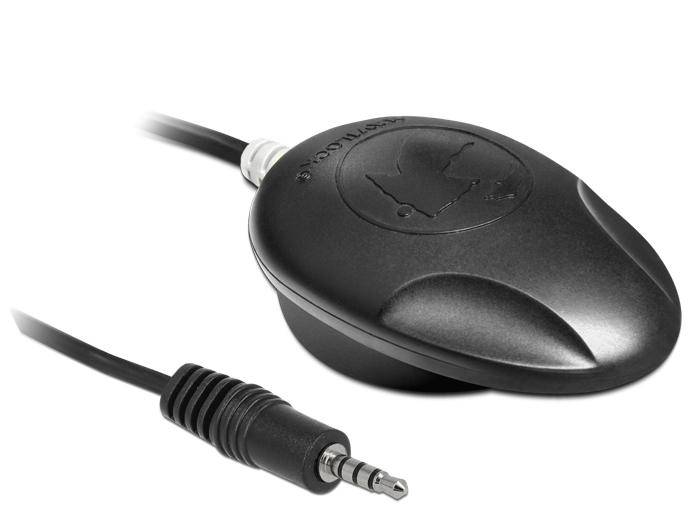

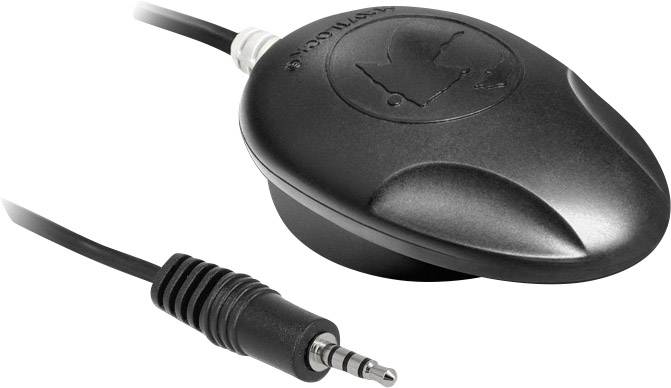

Navilock NL-8009T Stereo Jack TRRS LVTTL (3.3 V) Multi GNSS Receiver u-blox 8 5 m
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
9 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal
€ 91,64
excl. btw
& Slechts 9 Stuk(s) beschikbaar
Navilock NL-8009T Stereo Jack TRRS LVTTL (3.3 V) Multi GNSS Receiver u-blox 8 5 m
Highlights & Details
- u-blox 8 UBX-M8030-KT chipset
- Verwerkt de signalen van wel 72 satellieten gelijktijdig
- IPX6 veiligheidsklasse
- Aansluiting: 4-pins jackplug 3,5 mm TRRS TTL-stekker
Technische specificaties
- frequentie:
- GPS: L1, 1575,4200 MHz
- GLONASS: L1, 1602,5625 ~ 1615,5000 MHz
- BEIDOU COMPASS: B1, 1561,0980 MHz
- GALILEO E1, 1575,4200 MHz
- QZSS L1, 1575,4200 MHz
- Update-snelheid:
- Eenvoudig GNSS: 18 Hz (bijv. B. GPS solo)
- Meervoudig GNSS 10 Hz (bijv. B. GPS+GLONASS)
- Bedrijfstemperatuur: -20 °C tot 60 °C
- Koude start in ca. 26 seconden
- Standby in ca. 1 seconde
- Soortnaam
GPS-ontvanger
- Interfaces
Jackplug
- Bijzonderheden
Spatwaterdichte behuizing
- Kleur (specifiek)
Meerdere kleuren
- Hoogte
22 mm
- Breedte
45 mm
- Diepte
65 mm
- Gewicht
0
- Afm.
(b x h x d) 45 x 22 x 65 mm
- Model
Rond
- Uitvoering (kabel)
Aansluitkabel
- Toetsenbordlayout
QWERTY, Engels
- Kabeltoepassing
Apparaat (koud)
- Producttype
PDA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1409236 Navilock NL-8009T Stereo Jack TRRS LVTTL (3.3 V) Multi GNSS Receiver u-blox 8 5 m
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1409236 Navilock NL-8009T Stereo Jack TRRS LVTTL (3.3 V) Multi GNSS Receiver u-blox 8 5 m
Omschrijving
Description The 4 pin stereo plug LVTTL (3.3 V) multi GNSS Receiver based on u-blox 8 chipset has a built-in antenna for high sensitivity. Specification • Connector: 4 pin stereo plug 3.5 mm TRRS LVTTL (3.3 V) male
• u-blox 8 UBX-M8030-KT chipset
• Frequency:
GPS: L1, 1575.4200 MHz
GLONASS: L1, 1602 (k x 0,5625) MHz
BEIDOU COMPASS: B1, 1561.0980 MHz
GALILEO E1, 1575.4200 MHz
QZSS L1, 1575.4200 MHz
• Accepts the signals of up to 72 satellites at the same time
• Supports AssistNow online/offline,
SBAS (WAAS, EGNOS, QZSS and MSAS)
• Supports NMEA 0183 protocols: GGA, GSA, GSV, RMC, VTG
• Auto Baud Rate up to 115200 bps
• Update rate:
Single GNSS: 18 Hz (e.g. GPS solo)
Multi GNSS: 10 Hz (e.g. GPS+GLONASS)
• Sensibility max. –167 dBm
• IPX6 protection class
• Magnetic, non-slip on the bottom
• LED-indicator for GPS-status
• Operating temperature: -20 °C ~ 60 °C
• Power supply: 5 Volt
• Current consumption: max. 45 mA
• Cold start in ca. 26 seconds
• Hot start in ca. 1 second
• Positioning accuracy: 2.5 m CEP (Circular Error Probable) and
2 m CEP with SBAS
• Cable length: ca. 5 m
• Dimensions (LxWxH): ca. 65 x 45 x 22 mm System requirements • Windows Vista/7/8/8.1/10, Linux Kernel 2.6
• A free stereo port 3.5 mm Package content • LVTTL (3.3 V) receiver
• Driver CD
• User manual on CD ROM
• u-blox 8 UBX-M8030-KT chipset
• Frequency:
GPS: L1, 1575.4200 MHz
GLONASS: L1, 1602 (k x 0,5625) MHz
BEIDOU COMPASS: B1, 1561.0980 MHz
GALILEO E1, 1575.4200 MHz
QZSS L1, 1575.4200 MHz
• Accepts the signals of up to 72 satellites at the same time
• Supports AssistNow online/offline,
SBAS (WAAS, EGNOS, QZSS and MSAS)
• Supports NMEA 0183 protocols: GGA, GSA, GSV, RMC, VTG
• Auto Baud Rate up to 115200 bps
• Update rate:
Single GNSS: 18 Hz (e.g. GPS solo)
Multi GNSS: 10 Hz (e.g. GPS+GLONASS)
• Sensibility max. –167 dBm
• IPX6 protection class
• Magnetic, non-slip on the bottom
• LED-indicator for GPS-status
• Operating temperature: -20 °C ~ 60 °C
• Power supply: 5 Volt
• Current consumption: max. 45 mA
• Cold start in ca. 26 seconds
• Hot start in ca. 1 second
• Positioning accuracy: 2.5 m CEP (Circular Error Probable) and
2 m CEP with SBAS
• Cable length: ca. 5 m
• Dimensions (LxWxH): ca. 65 x 45 x 22 mm System requirements • Windows Vista/7/8/8.1/10, Linux Kernel 2.6
• A free stereo port 3.5 mm Package content • LVTTL (3.3 V) receiver
• Driver CD
• User manual on CD ROM
Uitvoering
- Ondersteunt AssistNow online/offline, SBAS, WAAS, EGNOS, QZSS en MSAS
- Ondersteunt NMEA 0183 protocollen: GGA, GSA, GSV, RMC en VTG
- Auto baud rate tot 115.200 bps
- Gevoeligheid max. -167 dBm
- Magnetische en antislip onderkant van de behuizing
- LED-aanduiding voor GPS-status
- Positienauwkeurigheid: 2,5 m CEP (Circular Error Probable) en 2 m CEP met SBAS
- Kabellengte: ca. 5 m
Omvang van de levering
- Navilock NL-8009T
- CD met stuurprogramma's
- Gebruiksaanwijzing.
Systeemeisen
- Windows Vista/7/8/8.1/10, Linux Kernel 2.6
- Een vrije jackplugbus 3,5 mm
