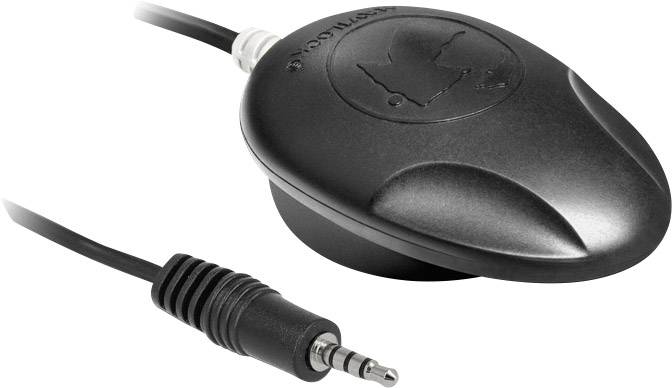

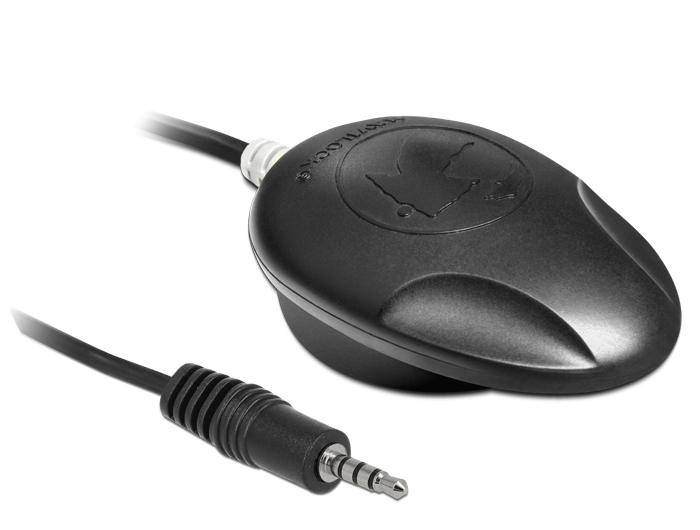

Navilock NL-8008T Stereo Jack TRRS LVTTL Multi GNSS Receiver u-blox 8 1.5 m
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal
€ 123,71
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Navilock NL-8008T Stereo Jack TRRS LVTTL Multi GNSS Receiver u-blox 8 1.5 m
Highlights & Details
- u-blox 8 UBX-M8030-KT chipset
- Verwerkt de signalen van wel 72 satellieten gelijktijdig
- IPX6 veiligheidsklasse
Technische specificaties
- Soortnaam
GPS-ontvanger
- Interfaces
Jackplug
- Bijzonderheden
Spatwaterdichte behuizing
- Kleur (specifiek)
Zwart
- Hoogte
22 mm
- Breedte
45 mm
- Diepte
65 mm
- Gewicht
0.000
- Afm.
(b x h x d) 45 x 22 x 65 mm
- Model
Rond
- Uitvoering (kabel)
Aansluitkabel
- Kabeltoepassing
Apparaat (koud)
- Producttype
PDA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 1409235 Navilock NL-8008T Stereo Jack TRRS LVTTL Multi GNSS Receiver u-blox 8 1.5 m
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1409235 Navilock NL-8008T Stereo Jack TRRS LVTTL Multi GNSS Receiver u-blox 8 1.5 m
Omschrijving
Description The 4 pin stereo jack LVTTL multi GNSS Receiver based on u-blox 8 chipset has a built-in antenna for high sensitivity. Specification • Connector: 4 pin stereo jack 3.5 mm TRRS LVTTL male
• u-blox 8 UBX-M8030-KT chipset
• Frequency:
GPS: L1, 1575.4200 MHz
GLONASS: L1, 1602 (k x 0,5625) MHz
BEIDOU COMPASS: B1, 1561.0980 MHz
GALILEO E1, 1575.4200 MHz
QZSS L1, 1575.4200 MHz
• Accepts the signals of up to 72 satellites at the same time
• Supports AssistNow online/offline,
SBAS (WAAS, EGNOS, QZSS and MSAS)
• Supports NMEA 0183 protocols: GGA, GSA, GSV, RMC, VTG
• Auto Baud Rate up to 115200 bps
• Update rate:
single GNSS: 18 Hz (e.g. GPS solo)
multi GNSS: 10 Hz (e.g. GPS+GLONASS)
• Sensibility max. –167 dBm
• IPX6 protection class
• Magnetic, non-slip on the bottom
• LED-indicator for GPS-status
• Operating temperature: -20 °C ~ 60 °C
• Power supply: 5 Volt
• Current consumption: max. 45 mA
• Cold start in ca. 26 seconds
• Hot start in ca. 1 second
• Positioning accuracy: 2.5 m CEP (Circular Error Probable) and
2 m CEP with SBAS
• Cable length: ca. 1.5 m
• Dimensions (LxWxH): ca. 65 x 45 x 22 mm System requirements • Windows Vista/7/8, Linux Kernel 2.6
• A free stereo port 3.5 mm Package content • LVTTL receiver
• Driver CD
• User manual on CD ROM
• u-blox 8 UBX-M8030-KT chipset
• Frequency:
GPS: L1, 1575.4200 MHz
GLONASS: L1, 1602 (k x 0,5625) MHz
BEIDOU COMPASS: B1, 1561.0980 MHz
GALILEO E1, 1575.4200 MHz
QZSS L1, 1575.4200 MHz
• Accepts the signals of up to 72 satellites at the same time
• Supports AssistNow online/offline,
SBAS (WAAS, EGNOS, QZSS and MSAS)
• Supports NMEA 0183 protocols: GGA, GSA, GSV, RMC, VTG
• Auto Baud Rate up to 115200 bps
• Update rate:
single GNSS: 18 Hz (e.g. GPS solo)
multi GNSS: 10 Hz (e.g. GPS+GLONASS)
• Sensibility max. –167 dBm
• IPX6 protection class
• Magnetic, non-slip on the bottom
• LED-indicator for GPS-status
• Operating temperature: -20 °C ~ 60 °C
• Power supply: 5 Volt
• Current consumption: max. 45 mA
• Cold start in ca. 26 seconds
• Hot start in ca. 1 second
• Positioning accuracy: 2.5 m CEP (Circular Error Probable) and
2 m CEP with SBAS
• Cable length: ca. 1.5 m
• Dimensions (LxWxH): ca. 65 x 45 x 22 mm System requirements • Windows Vista/7/8, Linux Kernel 2.6
• A free stereo port 3.5 mm Package content • LVTTL receiver
• Driver CD
• User manual on CD ROM
Uitvoering
- Aansluiting: 4-pins jackplug 3,5 mm TRRS TTL-stekker
- u-blox 8 UBX-M8030-KT chipset
- Frequentie: GPS: L1, 1575,4200 MHz; GLONASS: L1, 1602,5625 ~ 1615,5000 MHz; BEIDOU COMPASS: B1, 1561,0980 MHz; GALILEO E1, 1575,4200 MHz; QZSS L1, 1575,4200 MHz
- Verwerkt de signalen van wel 72 satellieten gelijktijdig
- Ondersteunt AssistNow online/offline, SBAS (WAAS, EGNOS, QZSS en MSAS)
- Ondersteunt NMEA 0183 protocollen GGA, GSA, GSV, RMC, VTG
- Auto baud rate tot 115.200 bps
- Update-snelheid: eenvoudig GNSS: 18 Hz (bijv. GPS solo); meervoudig GNSS 10 Hz (bijv. GPS+GLONASS)
- Gevoeligheid max. -167 dBm
- IPX6 beschermingsklasse
- Magnetische en antislip onderkant van de behuizing
- LED-indicatie voor GPS-Status
- Bedrijfstemperatuur: -20 tot +60 °C
- Voedingsspanning: 5 V DC
- Stroomverbruik: max. 45 mA
- Koude start in ± 26 seconden
- Standby in ± 1 seconde
- Positienauwkeurigheid: 2,5 m CEP (Circular Error Probable) en 2 m CEP met SBAS
- Kabellengte: ± 1,5 m.
Omvang van de levering
- Navilock NL-8008T
- Stuurprogramma's CD
- Gebruiksaanwijzing op CD-ROM.
Systeemeisen
- Windows Vista/7/8, Linux Kernel 2.6
- Een vrije jackplugbus 3,5 mm
