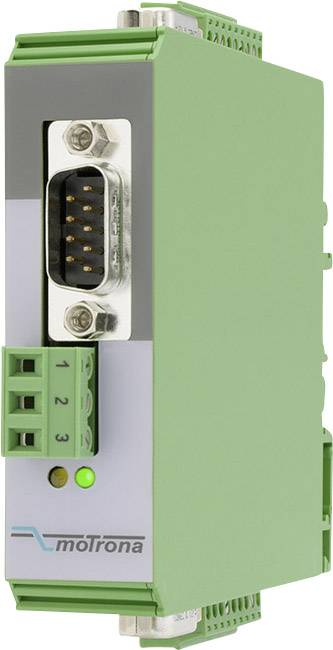

Motrona 8386.5010 8386.5010 SinCos-signaalverdeler
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
SinCos-signaalverdeler
Voedingsspanning
24 V/DC
Type
8386.5010
Meetingangen
1
Uitgangen
4
Datasheet (PDF)
6 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 450,41 / Stuk)
€ 450,41
excl. btw
& Gratis verzending*
Slechts 6 Stuk(s) beschikbaar
Highlights & Details
Signaalverdeler en -omvormer voor draaisensoren met sinus-/cosinus-uitgang type SV210
- 1 x sin/-cos-ingang
- 2 x sin/-cos-uitgang
- 2 x incrementele uitgang (TTL/HTL)
Technische specificaties
- Sensorvoeding: 5 VDC
- Grensfrequentie: 500 kHz
- Ingangssignalen sensor: sin+ / sin- / cos+ / cos- / ref+ / ref- in het formaat 1 Vss
- Uitgangen: 2 sinus-cosinus-uitgangen met hetzelfde formaat als de ingang, 2 incrementele uitgangen in formaat A, /A, B, /B, Z, /Z, afzonderlijk instelbaar op TTL/RS422-niveau of HTL-niveau (10-30 V)
- Signaallevensduur: ca. 200 ns.
- Type
8386.5010
- Soortnaam
SinCos-signaalverdeler
- Meetingangen
1
- Uitgangen
4
- Voedingsspanning
24 V/DC
- Afm.
(l x b x h) 102 x 22.5 x 102 mm
- Gewicht
100 g
- Breedte
22.5 mm
- Hoogte
102 mm
102 mm
- Voedingsspanning
17 - 30 V/DC
Documenten en downloads
Datablad
Datablad 1380699 Motrona 8386.5010 8386.5010 SinCos-signaalverdeler
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1380699 Motrona 8386.5010 8386.5010 SinCos-signaalverdeler
Omschrijving
De signaalverdeler SV 210 wordt gebruikt om de signalen van zogenaamde sin-/cos-sensoren zuiver en zonder problemen naar meerdere eindapparaten te verdelen. Daarbij kunnen de eindapparaten naar keuze met sin-/cos-signalen of met incrementele impulsen worden aangestuurd.
Op beide sinusuitgangen levert de verdeler op zijn beurt sinussignalen met hetzelfde formaat als bij de ingang, inclusief de referentie-impuls (indien beschikbaar op de sensor). Alle sinussignalen gebruiken het voor industriële draaisensoren gangbare spanningsformaat van 1 Vss (differentieel).
Stroomsignalen volgens de 11 µA-norm worden niet ondersteund door dit apparaat.
Aan de hand van de beide incrementele uitgangen levert de verdeler bloksignalen, en wel een impuls per sinusperiode en een nulimpuls overeenkomstig de inkomende referentie-impuls. In principe staan de verschilsignalen A, /A, B, /B, Z, /Z ter beschikking. Het uitgangsniveau kan voor de twee incrementele uitgangen afzonderlijk worden geselecteerd (bereik TTL 5 V tot HTL max. 30 V)
Op beide sinusuitgangen levert de verdeler op zijn beurt sinussignalen met hetzelfde formaat als bij de ingang, inclusief de referentie-impuls (indien beschikbaar op de sensor). Alle sinussignalen gebruiken het voor industriële draaisensoren gangbare spanningsformaat van 1 Vss (differentieel).
Stroomsignalen volgens de 11 µA-norm worden niet ondersteund door dit apparaat.
Aan de hand van de beide incrementele uitgangen levert de verdeler bloksignalen, en wel een impuls per sinusperiode en een nulimpuls overeenkomstig de inkomende referentie-impuls. In principe staan de verschilsignalen A, /A, B, /B, Z, /Z ter beschikking. Het uitgangsniveau kan voor de twee incrementele uitgangen afzonderlijk worden geselecteerd (bereik TTL 5 V tot HTL max. 30 V)
Uitvoering
- Slanke, ruimtebesparende kunststof behuizing voor montage op draagrail;Aansluitingen voor sin-/cos-signalen via D-SUB-stekker;Incrementele impulsuitgangen via insteekbare schroefklemmen.
