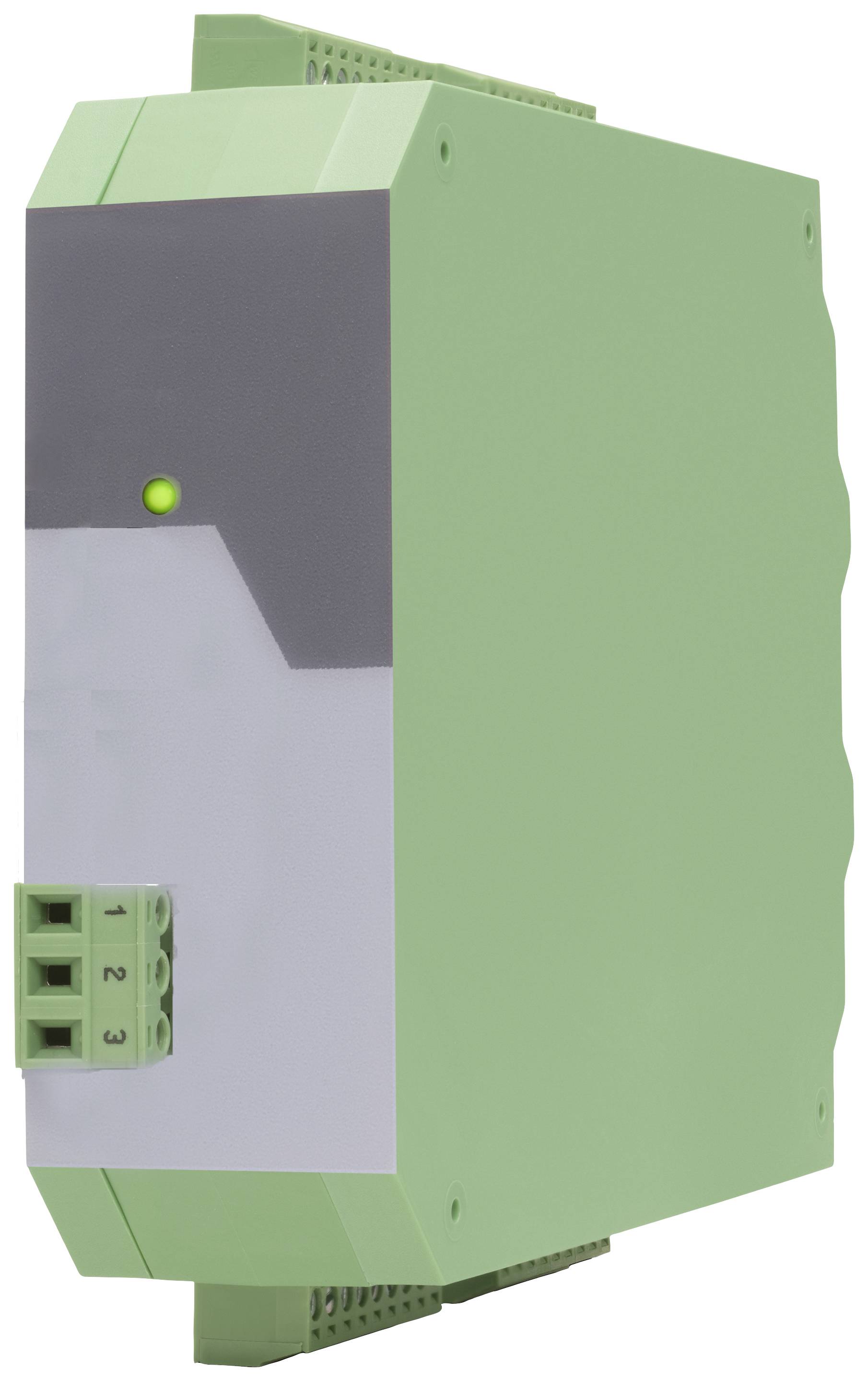

Motrona 7379.5021 I/O-module Aantal digitale ingangen: 1
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
I/O-module
Type
7379.5021
Voedingsspanning
24 V/DC
Voedingsspanning
12 - 30 V/DC
Hoogte
109 mm
Datasheet (PDF)
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 235,54 / Stuk)
€ 235,54
excl. btw
& Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Signaalomvormer DMS >>> IO-Link
- DMS-ingang met reset
- Configuratie:
- Spanning: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Resolutie: 16 bit
- Nauwkeurigheid: +/- 0,01% / 10K
- DMS-voedingsspanning: 3-10 VDC max. 50 mA
Technische specificaties
- Aansluitingen aansluitmethode: Schroefklemmen, 1,5 mrn2/AWG 16
- Voedingsspanning ingangsspanning: 24 VDC (18... 30 VDC - via 10-link Masterport)
- Voedingsspanning veiligheidsschakeling: Ompoolbeveiliging
- Voedingsspanning stroomverbruik: Ca. 75 mA (onbelast)
- DMS-ingang aantal: 1 met reset
- DMS-ingang configuratie: Spanning
- DMS-ingang gevoeligheid: +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
- DMS-ingang resolutie: 16 bit
- DMS-ingang nauwkeurigheid: +/- 0,01% / 10K
- DMS-ingang DMS-voedingsspanning: 3-10 VDC
- DMS-ingang uitgangsstroom: Max. 50 mA
- Control-ingangen (alleen met optie „CO”) aantal: Formaat: 3
- Control-ingangen (alleen met optie „CO”) frequentie: HTL, PNP (low 0... 3 V, High 9... 30 V) max. 1 kHz
- Control-ingangen (alleen met optie „CO”) reactietijd: Ca. 1 ms
- Control-ingangen (alleen met optie „CO”) zendtijd (10 link): Alle ca. 2 ms - (10 link cyclustijd)
- Control-ingangen (alleen met optie „CO”) belasting: Max. 2 mA bij 24VDC
- Control-uitgangen (alleen met optie „CO”) aantal: 2
- Control-uitgangen (alleen met optie „CO”) formaat: 5... 30 V (afhankelijk van de spanning op COM+), PNP
- Control-uitgangen (alleen met optie „CO”) uitgangsstroom: Max. 100 mA per uitgang (bij externe COM+ voeding!)
- Control-uitgangen (alleen met optie „CO”) reactietijd: Min. 1 ms (afhankelijk van „Sampling Time” e. „Filter”-instelling)
- Control-uitgangen (alleen met optie „CO”) overdrachtstijd (10 link): Alle ca. 2 ms - (10 link cyclustijd)
- Module / specificatie: Apparaat / 10 Link V1.1
- I0-Link bitrate: COM 3 (230,4 kbit/s)
- I0-Link Port Class: Type A
- I0-Link cyclustijd: Min. 2 ms
- I0-Link gegevensbreedte: 16 byte (14 byte (ingangsgegevens) + 1 byte („CO”-status) + 1 byte (diagnosegegevens))
- Weergave-elementen aantal: 1 LED
- Weergave-elementen functie: 1 x groen voor bedrijfsgereedheid resp. 10 link-status (bij optie „CO”)
- Materiaal behuizing: Kunststof
- Behuizing montage: Op 35 mm DIN-rail (conform en 60715)
- Afmetingen behuizing (b x h x d) (zonder aansluitingen): 34 x 100 x 131 mm
- Afmetingen behuizing (b x h x d) (met aansluitingen): 34 x 109 x 140 mm
- Gewicht behuizing: Ca. 160 g.
- Beschermingsklasse behuizing: IP20
- Omgevingstemperatuur (bedrijf): -20 tot +60 °C niet condenserend
- Omgevingstemperatuur opslag: -25 °C... +70 °C
- Omgevingsomstandigheden hoogte: Max. 2000 m boven zeeniveau
- Omgevingsomstandigheden luchtvochtigheid: Max. 80% relatieve vochtigheid tot 30 °C.
- Omgevingsomstandigheden vervuilingsgraad: 2
- MTBF in jaren (continubedrijf bij 60 °C): 92,9 A.
- Programmering
- Soortnaam
I/O-module
- Type
7379.5021
- Voedingsspanning
24 V/DC
- Voedingsspanning
12 - 30 V/DC
- Hoogte
109 mm
140 mm
- Breedte
34 mm
- Aantal digitale ingangen
1
- Afm.
(l x b x h) 140 x 34 x 109 mm
- Fabrikantnr.
7379.5021
Documenten en downloads
Datablad
Datablad 2899374 Motrona 7379.5021 I/O-module Aantal digitale ingangen: 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2899374 Motrona 7379.5021 I/O-module Aantal digitale ingangen: 1
Omschrijving
Dit apparaat is Ideal geschikt voor het aansluiten van een DMS Volgbrugsensor, waarvan het gegroeide meetresultaat cyclisch via de procesgegevens via IO Link wordt doorgegeven.
De afzonderlijke apparaatparameters kunnen met diverser techniek-tools of tijdens het bedrijf via IO-Link worden ingesteld en opgeslagen. Door het ondersteunde „Data Storage”-mechanisme is een ongecompliceerde en probleemloze uitwisseling van apparaten altijd mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
De afzonderlijke apparaatparameters kunnen met diverser techniek-tools of tijdens het bedrijf via IO-Link worden ingesteld en opgeslagen. Door het ondersteunde „Data Storage”-mechanisme is een ongecompliceerde en probleemloze uitwisseling van apparaten altijd mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste kunststof behuizing voor het direct opsnappen op DIN-rail
Omvang van de levering
- Gebruiksaanwijzing
