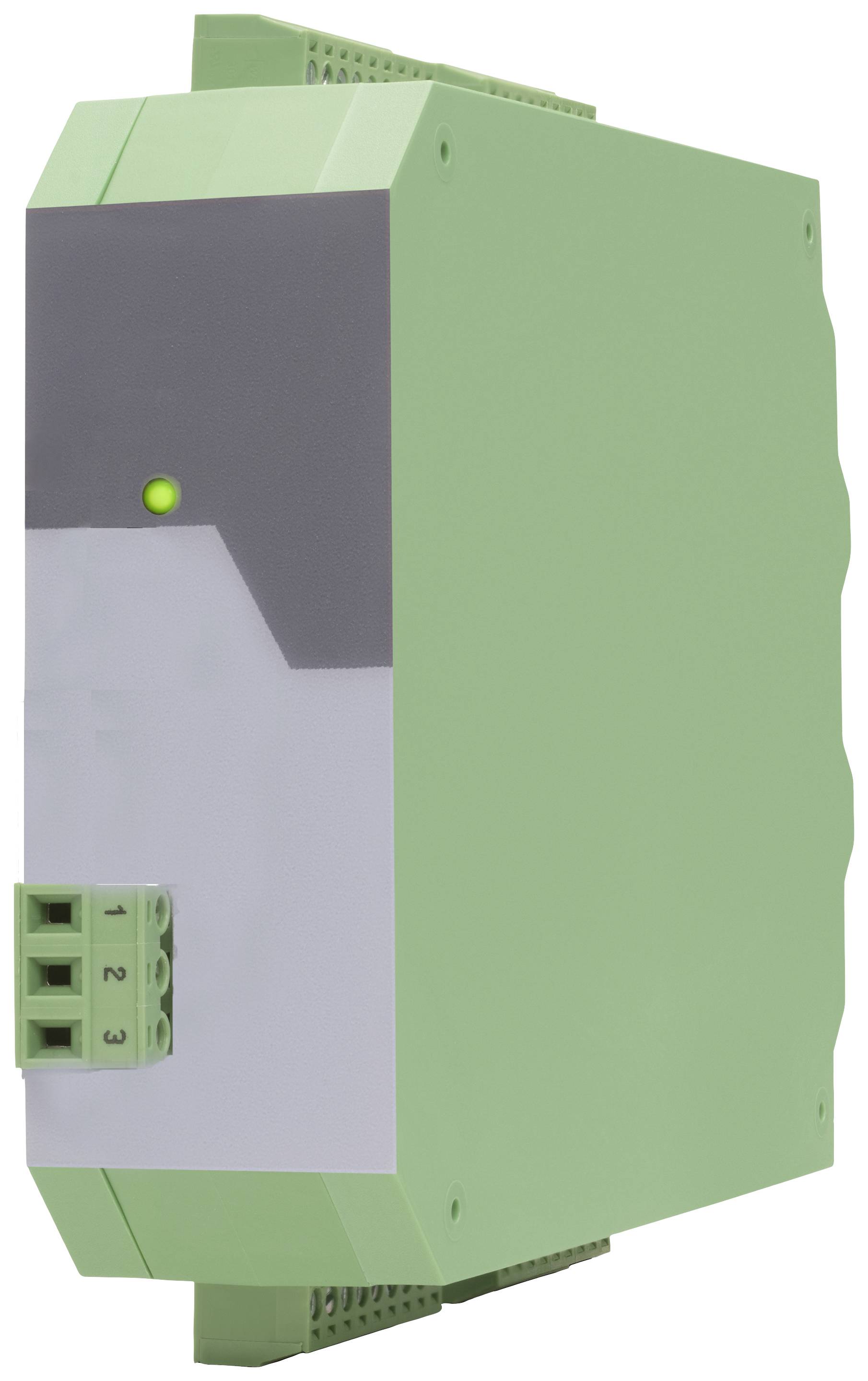

Motrona 7379.5020 I/O-module Schroefklem Aantal analoge ingangen: 4
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
I/O-module
Interfaces
Schroefklem
Type
7379.5020
Voedingsspanning
24 V/DC
Voedingsspanning
10 - 30 V/DC
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 202,47 / Stuk)
€ 202,47
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Signaalomvormer analoog >>> IO-Link
- 4 analoge ingangen
- 2x stroom en 2x spanningsingang
- Spanningsingang: -10 (+10 V) (Ri = 1 MOhm)
- Stroomingang: 0: 20 mA / 4: 20 mA (Ri = 100 ohm)
- Resolutie: 16 bit / ± 0,2% (25 °C)
- Specificatie: Apparaat/IO Link V1.1
- Bitrate: COM 3 (230,4 kbit/s)
- Port Class: Type A
- Cyclustijd: 3 ms
- Gegevensbreedte: 11 byte (4 x 2 byte (ingangsgegevens) + 1 byte („CO”-status) + 2 byte (diagnosegegevens))
Technische specificaties
- Aansluitingen aansluitmethode: Schroefklemmen, 1,5 mm2/AWG 16
- Voedingsspanning ingangsspanning: 24 VDC (18... 30 VDC) via 10-link
- Voedingsspanning veiligheidsschakeling: Ompoolbeveiliging
- Voedingsspanning stroomverbruik: Ca. 90 mA (onbelast)
- Referentieuitgang uitgangsspanning: +10 V.
- Referentieuitgang nauwkeurigheid: ± 0,1 %
- Referentieuitgang belasting: Max. 10 mA/> 1 kOhm
- Analoge ingangen aantal: 4
- Analoge ingangen configuratie: 2x stroom en 2x spanningsingang
- Analoge ingangen spanningsingang: -10... +10 V (Ri 1 MOhm)
- Analoge ingangen stroomingang: 0... 20 mA / 4 - 20 mA (Ri 100 ohm)
- Analoge ingangen resolutie / nauwkeurigheid: 16 bit / ± 0,2% (25 °C)
- Control-ingangen (alleen met optie „CO”) aantal: 3
- Control-ingangen (alleen met optie „CO”) formaat: HTL, PNP (low 0... 3 V, High 9... 30 V)
- Control-ingangen (alleen met optie „CO”) frequentie: Max. 1 kHz
- Control-ingangen (alleen met optie „CO”) reactietijd: Ca. 1 ms
- Control-ingangen (alleen met optie „CO”) overdrachtstijd (10 link): Alle ca. 1 ms - (10 link cyclustijd)
- Control-ingangen (alleen met optie „CO”) belasting: Max. 2 mA bij 24VDC
- Control-uitgangen (alleen met optie „CO”) aantal: 2
- Control-uitgangen (alleen met optie „CO”) formaat: 5... 30 V (afhankelijk van de spanning op COM+), PNP
- Control-uitgangen (alleen met optie „CO”) uitgangsstroom: Max. 100 mA per uitgang
- Control-uitgangen (alleen met optie „CO”) reactietijd: Min. 1 ms (afhankelijk van de instelling „Sampling Time” en „Average filter”)
- Control-uitgangen (alleen met optie „CO”) overdrachtstijd (10 link): Alle ca. 1 ms - (10 link cyclustijd)
- IO-Link module / specificatie: Apparaat/10 Link V1.1
- IO-Link bitrate: COM 3 (230,4 kbit/s)
- IO-Link Port Class: Type A
- IO-Link cyclustijd: Min. 1 ms
- IO-Link gegevensbreedte: 11 byte (4 x 2 byte (ingangsgegevens) + 1 byte („CO” status) + 2 byte (diagnosegegevens))
- Weergave-elementen aantal: 1 LED
- Weergave-elementen functie: 1 x groen voor bedrijfsgereedheid resp. 10 link-status (bij optie „CO”)
- Materiaal behuizing: Kunststof
- Behuizing montage: Op 35 mm DIN-rail (conform en 60715)
- Afmetingen behuizing (b x h x d): (Zonder aansluitingen) 34 x 100 x 131 mm
- Afmetingen behuizing (b x h x d): (Met aansluitingen) 34 x 109 x 140 mm
- Gewicht behuizing: Ca. 160 g.
- Beschermingsklasse behuizing: IP20
- Omgevingstemperatuur (bedrijf): -20 tot +60 °C niet condenserend
- Omgevingstemperatuur opslag: -25 °C... +70 °C
- Omgevingsomstandigheden hoogte: Max. 2000 m boven zeeniveau
- Omgevingsomstandigheden luchtvochtigheid: Max. 80% relatieve vochtigheid tot 30 °C.
- Omgevingsomstandigheden vervuilingsgraad: 2
- Uitvalpercentage MTBF in jaren: (Continubedrijf bij 60 °C) 102,7 a
- Soortnaam
I/O-module
- Interfaces
Schroefklem
- Type
7379.5020
- Voedingsspanning
24 V/DC
- Voedingsspanning
10 - 30 V/DC
- Hoogte
109 mm
140 mm
- Breedte
34 mm
- Aantal analoge ingangen
4
- Afm.
(l x b x h) 140 x 34 x 109 mm
- Fabrikantnr.
7379.5020
Documenten en downloads
Datablad
Datablad 2899373 Motrona 7379.5020 I/O-module Schroefklem Aantal analoge ingangen: 4
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2899373 Motrona 7379.5020 I/O-module Schroefklem Aantal analoge ingangen: 4
Omschrijving
Het apparaat is als signaalomvormer voor analoge normsignalen (-10...+10 V of 0/4...20 mA) te gebruiken, die als cyclische proceswaarden via IO - Link moeten worden doorgegeven. Naast de vier analoge ingangen (beide twee vast als spannings- en de andere twee vast als stroomingangen ontworpen) heeft de signaalomvormer een zeer nauwkeurige referentieuitgang (+10,00 V ± 0,1 %), die bijvoorbeeld voor de aansluiting van verschillende potentiometers kan worden gebruikt.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste kunststof behuizing voor het direct opsnappen op DIN-rail
Omvang van de levering
- Gebruiksaanwijzing
