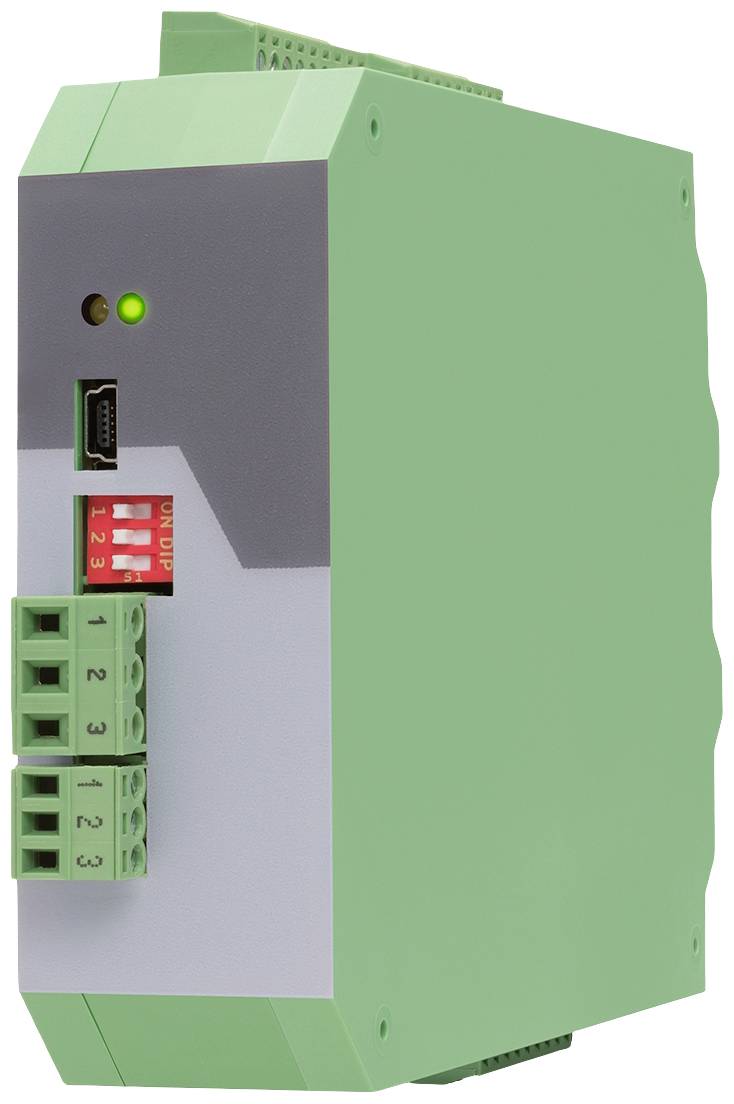

Motrona 6877.5022 I/O-module Schroefklem Aantal digitale ingangen: 2
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
I/O-module
Interfaces
Schroefklem
Type
6877.5022
Voedingsspanning
18 - 30 V/DC
Hoogte
140 mm
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 334,71 / Stuk)
€ 334,71
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Signaalomvormer DMS >>> IO-Link (2 kanalen)
- 6-draads aansluiting voor twee DMS full-bridge-sensoren
- 2 x stroom-spannings-uitgang
- Functies voor het schalen en de verbindingen van de sensorsignalen (bijv. A+B, A-B,
- Instelbare brugspanning per sensor van 3 VDC tot 10 VDC
- Gevoeligheid van de sensoringangen 1: 10 mV
- Overdracht van de sensorgegevens via RS-485
- Programmering via USB en de gebruikersinterface OS (Freeware)
- 4 x Control-ingangen HTL/PNP
- 4 x Control-uitgangen voor het signaleren van verschillende bedrijfstoestanden
Technische specificaties
- Aansluitingen aansluitmethode: Schroefklemmen, 1,5 mm2 / AWG 16
- Voedingsspanning ingangsspanning: 18... 30 V DC
- Voedingsspanning veiligheidsschakeling: Ompoolbeveiliging
- Voedingsspanning restgolfvermogen: ≤ 10 %
- Voedingsspanning stroomverbruik: Ca. 50 mA (bij 24 V, onbelast)
- DMS-voeding uitgangsspanning: 3-10 VDC
- DMS voeding uitgangsstroom: Max. 50 mA
- DMS-ingangen aantal: 2 met reset
- DMS-ingangen configuratie: Spanning
- DMS-ingangen gevoeligheid: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- DMS-ingangen resolutie: 16 bit
- DMS-ingangen nauwkeurigheid: +/- 0,01% / 10K
- Analoge uitgangen aantal: 2
- Analoge uitgangen spanning: +/- 10 V (externe belasting max. 5 kOhm)
- Analoge uitgangen stroom: 0/4mA...20 mA (belasting max. 270 ohm)
- Analoge uitgangen resolutie: 16 bit
- Analoge uitgangen nauwkeurigheid: +/- 0,01% / 10K
- Analoge uitgangen reactietijd: Afhankelijk van de sampling time en filter
- Control-ingangen aantal: 4
- Control ingangen formaat: HTL, PNP (Low 0... 4 V, High 10... 30 V)
- Control-ingangen frequentie: Max. 1 kHz
- Control-ingangen reactietijd: 1 ms
- Control-ingangen belasting: Max. 3 mA bij 24 VDC
- Control-uitgangen aantal: 4
- Control uitgangen formaat / niveau: HTL: 17... 29 V (afhankelijk van de voedingsspanning)
- Control-uitgangen uitgangsstroom: Max. 30 mA, High Side Driver
- USB-uitvoering: USB 2.0 mini type B
- Uitvoering behuizing: 2-draads RS-422
- Behuizing protocol: LECOM, MODBUS
- Materiaal behuizing: Kunststof
- Behuizing montage: Op 35 mm DIN-rail (conform en 60715)
- Afmetingen behuizing (b x h x d): 34 x 140 x 118 mm
- Beschermingsklasse behuizing: IP20
- Gewicht behuizing: Ca. 100 g
- Omgevingstemperatuur bedrijf: 0 °C... +60 °C (niet condenserend)
- Omgevingstemperatuur opslag: -25 °C... +70 °C (niet condenserend)
- Uitvalpercentage MTBF in jaren (continubedrijf bij 60 °C): 59.9
- Soortnaam
I/O-module
- Interfaces
Schroefklem
- Type
6877.5022
- Voedingsspanning
18 - 30 V/DC
- Hoogte
140 mm
118 mm
- Breedte
34 mm
- Aantal digitale ingangen
2
- Afm.
(l x b x h) 118 x 34 x 140 mm
- Fabrikantnr.
6877.5022
Documenten en downloads
Datablad
Datablad 2899377 Motrona 6877.5022 I/O-module Schroefklem Aantal digitale ingangen: 2
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2899377 Motrona 6877.5022 I/O-module Schroefklem Aantal digitale ingangen: 2
Omschrijving
Op deze meetversterker kunnen twee DMS full-bridge sensoren worden aangesloten, waarvan de gedraaide meetwaarden op twee analoge uitgangen (stroom/spanning) en op vier HTL Control-uitgangen beschikbaar zijn.
Het is een USB-programmeerinterface en een RS-485 communicatie-interface met LECOM resp. MODBUS-protocol aanwezig. Met behulp van vier HTL Control-ingangen kan een nulstelling van de DMS-sensoren worden geactiveerd.
De vier HTL Control-uitgangen verzenden het overschrijden, het onderschrijden van schakelpunten en bewegingen buiten een bereik. Er kan ook een DMS-fout worden uitgevoerd.
Door de HTL Control-ingangen kan de zelfbehoud bij de uitgangen worden teruggenomen.
Verder is ook een netfunctie van de analoge uitgang via de HTL Control-ingangen te realiseren.
De teksten voor dit artikel zijn automatisch vertaald.
Het is een USB-programmeerinterface en een RS-485 communicatie-interface met LECOM resp. MODBUS-protocol aanwezig. Met behulp van vier HTL Control-ingangen kan een nulstelling van de DMS-sensoren worden geactiveerd.
De vier HTL Control-uitgangen verzenden het overschrijden, het onderschrijden van schakelpunten en bewegingen buiten een bereik. Er kan ook een DMS-fout worden uitgevoerd.
Door de HTL Control-ingangen kan de zelfbehoud bij de uitgangen worden teruggenomen.
Verder is ook een netfunctie van de analoge uitgang via de HTL Control-ingangen te realiseren.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robuuste kunststof behuizing voor het direct opsnappen op DIN-rail
Omvang van de levering
- Gebruiksaanwijzing
