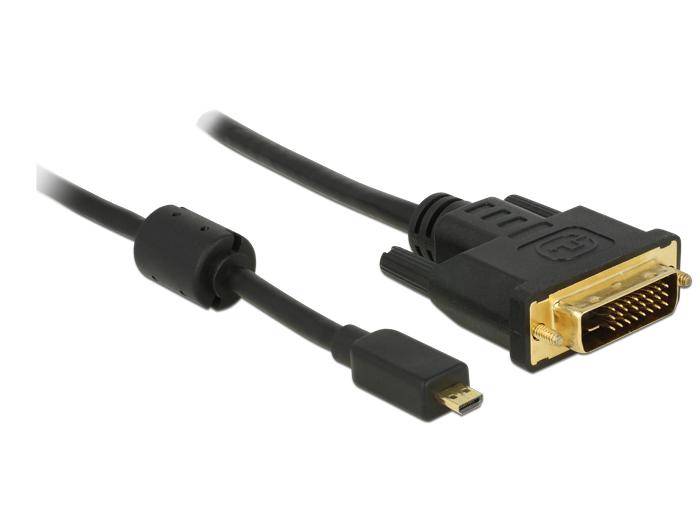

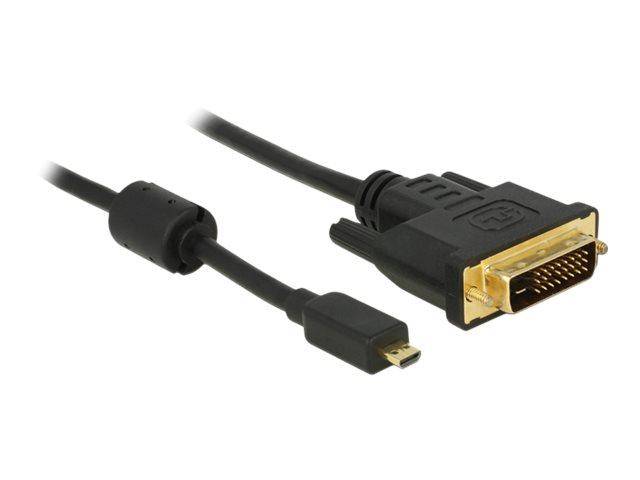

Micro HDMI naar DVI-D Dual Link kabel / zwart - 2 meter

Micro HDMI naar DVI-D Dual Link kabel

Gebruik deze kabel om een (portable) apparaat met Micro HDMI (type D) uitgang te verbinden met een monitor, TV of projector met DVI ingang. De DVI connector is DVI-D Dual Link (24+1-pins) aangesloten. Geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA)

Geen geluid

Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

3 verschillende typen DVI connectoren


DVI-A - 12+5-pins
Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)
Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)
DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

Problemen bij het aansluiten

Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.
Specificaties Micro HDMI naar DVI-D Dual Link kabel
connectoren: Micro HDMI type D (mannelijk) - DVI-D Dual Link (mannelijk)
signaalrichting: Micro HDMI > DVI
DVI-D Dual Link 24+1-pins connector
DVI mannelijk: compatibel met DVI-I 24+5-pins en DVI-D 24+1-pins aansluitingen
voor doorgave van digitale videosignalen (geen audio)
geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA)
volgt de 1.3 specificaties (HDMI High Speed)
American Wire Gauge: 34 AWG
aders: niet bekend
afgeschermde kabel
ferriet kern
vergulde contacten
DVI connector met schroeven
diameter kabel: 4,8 mm
conform: RoHS
kleur: zwart
garantie: 2 jaar
